专利号: 2020104425364
申请人: 西安建筑科技大学
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

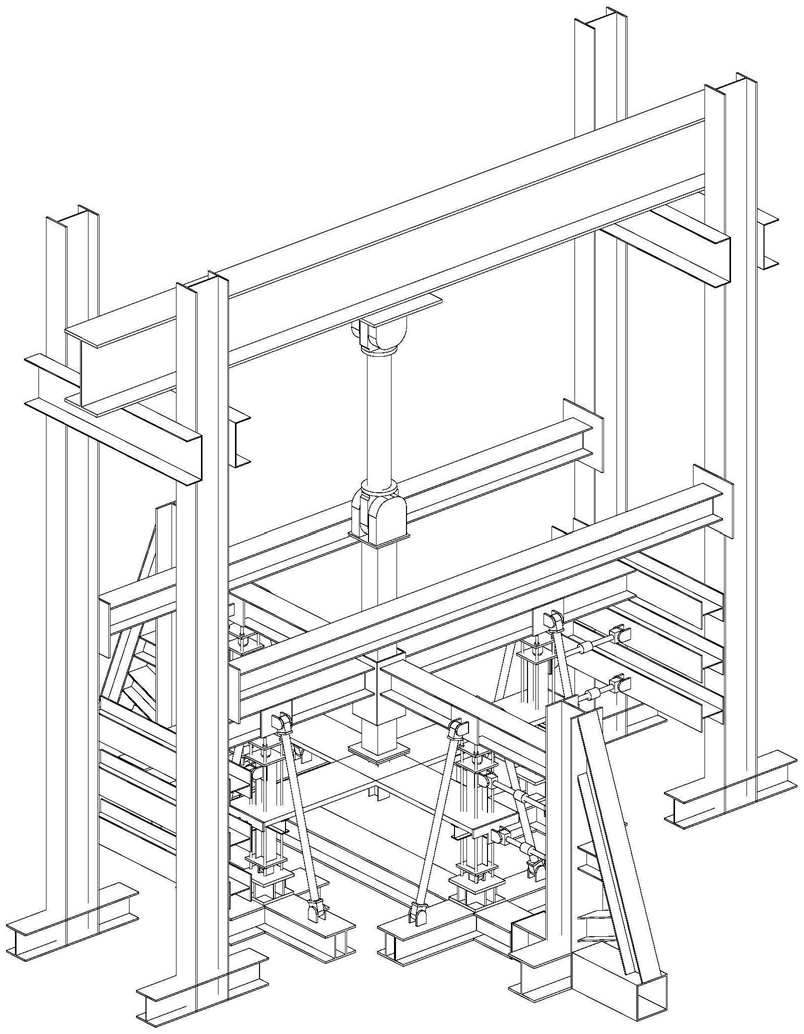

1.一种空间钢框架组合梁柱子结构抗倒塌性能研究的静力试验装置,其特征在于,包括A型撑构件、通长地梁(9)、左门架(1a)、右门架(1b)、门架横梁(3)、液压伺服作动器(5)、组合内柱(10)及爪形外箍(11),A型撑构件包括第一A型撑(7a)、通长地梁(9)及第二A型撑,通长地梁(9)的前侧设置有第一十字形地梁(8a),通长地梁(9)的后侧设置有第二十字形地梁,通长地梁(9)的左侧设置有第三十字形地梁(8c),通长地梁(9)的右侧设置有第四十字形地梁(8d);

第三十字形地梁(8c)、第四十字形地梁(8d)、通长地梁(9)、左门架(1a)及右门架(1b)均位于地面上;

左门架(1a)上自上到下设置有第一C型门架梁(2a)及若干第一横向横梁(6a),右门架(1b)上自上到下依次设置有第二C型门架梁(2b)及若干第二横向横梁(6b),其中,门架横梁(3)固定于第一C型门架梁(2a)与第二C型门架梁(2b)之间,液压伺服作动器(5)固定于门架横梁(3)的底部,且液压伺服作动器(5)的输出轴与组合内柱(10)的上端相连接,组合内柱(10)的下端与试件(12)的中心位置处相连接;

通长地梁(9)位于左门架(1a)与右门架(1b)之间,且第一A型撑(7a)固定于通长地梁(9)的前端,第二A型撑固定于通长地梁(9)的后端;

爪形外箍(11)套接并固定于组合内柱(10)上,且爪形外箍(11)的四个端部分别固定于第一横向横梁(6a)、第二横向横梁(6b)、第一A型撑(7a)及第二A型撑上;

试件(12)的四个端部分别正对第一横向横梁(6a)、第二横向横梁(6b)、第一A型撑(7a)及第二A型撑,其中,试件(12)的四个端部均固定有耳板,其中,第一横向横梁(6a)、第二横向横梁(6b)、第一A型撑(7a)及第二A型撑与对应耳板的侧面之间均设置有拉压传感器(15),耳板的上端与爪形外箍之间设置有稳压千斤顶(14);

第三十字形地梁(8c)位于通长地梁(9)与左门架(1a)之间,第四十字形地梁(8d)位于通长地梁(9)与右门架(1b)之间;

试件(12)左端部上耳板的下端与第三十字形地梁(8c)之间相铰接,试件(12)右端部上耳板的下端与第四十字形地梁(8d)之间相铰接,试件(12)前端部上耳板的下端与第一十字形地梁(8a)之间相铰接,试件(12)后端部上耳板的下端与第二十字形地梁之间相铰接。

2.根据权利要求1所述的空间钢框架组合梁柱子结构抗倒塌性能研究的静力试验装置,其特征在于,第一十字形地梁(8a)与爪形外箍(11)的前端部之间、第二十字形地梁与爪形外箍(11)的后端部之间、第四十字形地梁(8d)与爪形外箍(11)的右端部之间以及第三十字形地梁(8c)与爪形外箍(11)的左端部之间均通过斜拉杆(13)相连接。

3.根据权利要求1所述的空间钢框架组合梁柱子结构抗倒塌性能研究的静力试验装置,其特征在于,第一C型门架梁(2a)与左门架(1a)之间以及第二C型门架梁(2b)与右门架(1b)之间均通过长螺杆相连接。

4.根据权利要求1所述的空间钢框架组合梁柱子结构抗倒塌性能研究的静力试验装置,其特征在于,门架横梁(3)与第一C型门架梁(2a)及第二C型门架梁(2b)之间均通过长螺杆相连接。

5.根据权利要求1所述的空间钢框架组合梁柱子结构抗倒塌性能研究的静力试验装置,其特征在于,液压伺服作动器(5)通过长螺杆固定于门架横梁(3)上。

6.根据权利要求1所述的空间钢框架组合梁柱子结构抗倒塌性能研究的静力试验装置,其特征在于,组合内柱(10)的上端通过第一封头板与液压伺服作动器(5)相连接,组合内柱(10)的下端与试件(12)的中部之间通过第二封头板相连接。

7.根据权利要求1所述的空间钢框架组合梁柱子结构抗倒塌性能研究的静力试验装置,其特征在于,爪形外箍(11)的四个端部均通过平齐端板与对应的第一A型撑(7a)、第二A型撑、第一横向横梁(6a)及第二横向横梁(6b)相连接。

8.根据权利要求1所述的空间钢框架组合梁柱子结构抗倒塌性能研究的静力试验装置,其特征在于,拉压传感器(15)通过螺杆及铰接板与耳板相连接。

9.根据权利要求1所述的空间钢框架组合梁柱子结构抗倒塌性能研究的静力试验装置,其特征在于,左门架(1a)的中部与右门架(1b)的中部通过门架间长梁(4)相连接。
