1.一种3R型二硫化钼催化剂的制备方法，其特征在于：包括以下步骤：步骤1：通过球磨机将四硫代钼酸铵与无机盐研磨混合，球磨时间不低于6h，四硫代钼酸铵与无机盐的质量比为1：(1～20)，无机盐为氯化钾、氯化锂或氯化锌中的一种；

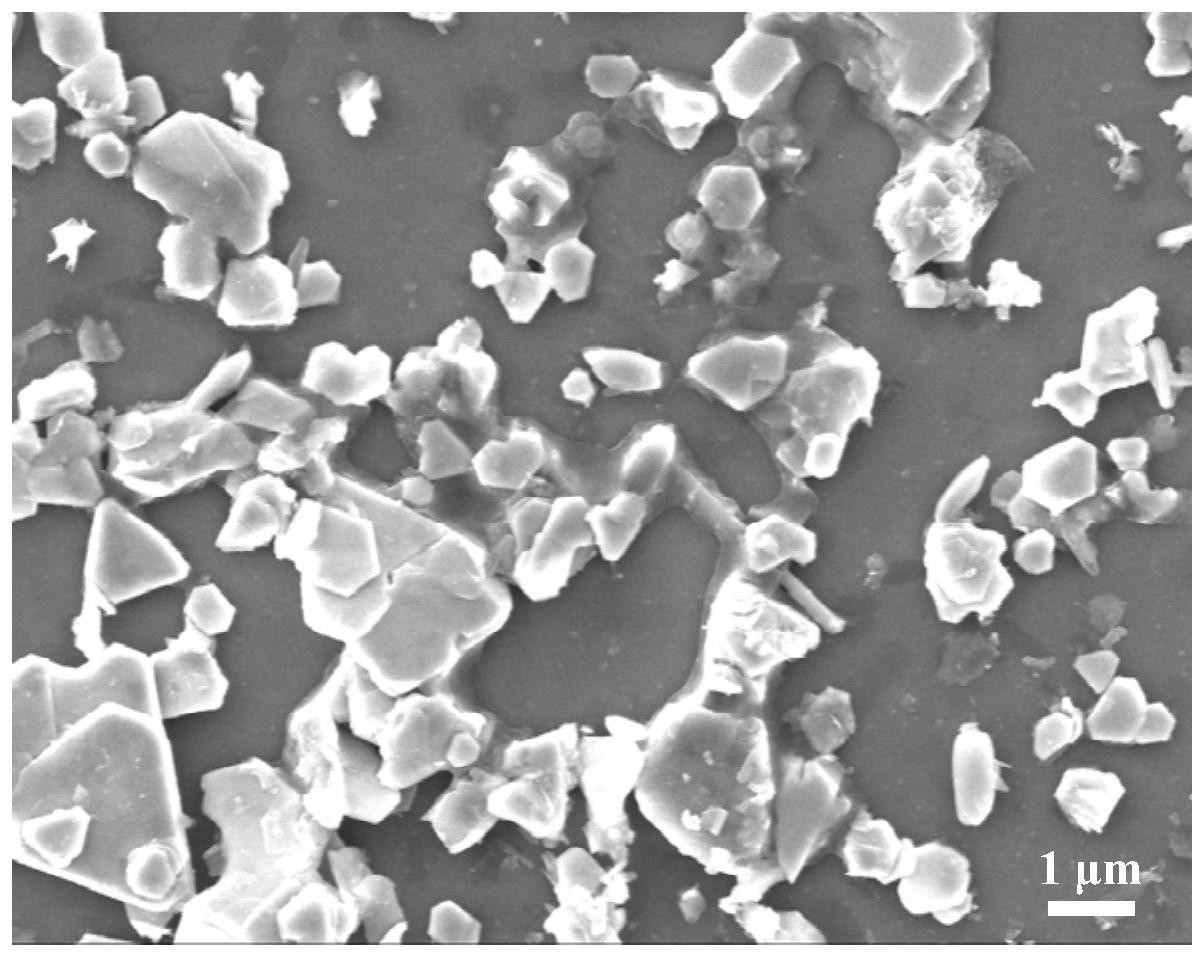

步骤2：将步骤1得到的混合物放入惰性气氛中进行退火处理，退火温度不低于300℃，待反应结束，冷却至室温后，用溶剂溶解洗涤后干燥，得到3R型二硫化钼催化剂。

2.根据权利要求1所述的一种3R型二硫化钼催化剂的制备方法，其特征在于：所述步骤

2中溶剂为稀盐酸或稀硝酸。

3.根据权利要求1～2任意一项所述的一种3R型二硫化钼催化剂的制备方法，其特征在于：所述步骤2中的惰性气氛为氮气或氩气中的一种。

4.根据权利要求1 3任意一项所述的一种3R型二硫化钼催化剂的制备方法，其特征在~

于：所述步骤2中退火温度为300～900℃，反应时间为1～10h。

5.根据权利要求1 3任意一项所述的一种3R型二硫化钼催化剂的制备方法，其特征在~

于：所述步骤2中退火温度为850～900℃，反应时间为1～10h。
