专利号: 2020104458758
申请人: 淮北冬傲信息技术有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2025-03-21
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

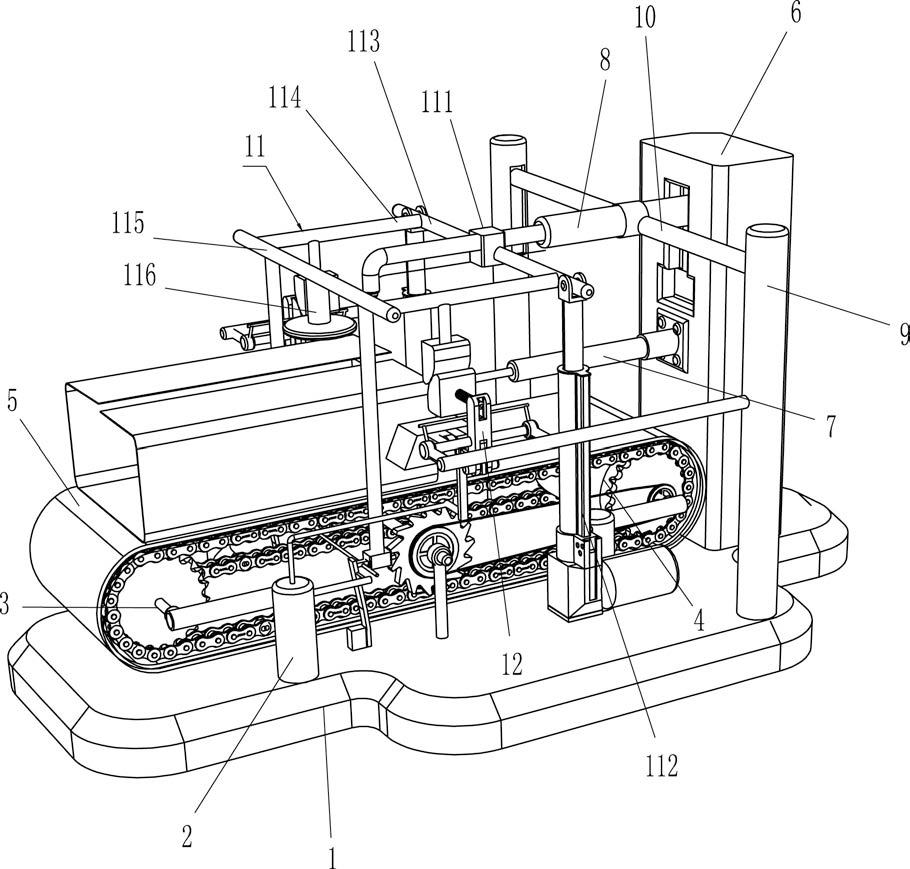

1.一种柴油车油箱夹紧焊接设备,其特征在于,包括:

底板(1),底板(1)上两侧均对称设置有两安装座(2),同一侧的两安装座(2)之间均设置有第一转动轴(3);

传送带(5),两第一转动轴(3)之间均设置有圆筒(4),两圆筒(4)之间绕接有传送带(5);

焊接机(6),底板(1)上靠近一侧圆筒(4)中部位置设置有焊接机(6),焊接机(6)靠近传送带(5)一侧中部设置有焊接架(7),焊接机(6)靠近传送带(5)一侧上部设置有焊接枪(8);

滑轨(9),底板(1)上靠近焊接机(6)一侧关于传送带(5)对称设置有滑轨(9),两滑轨(9)之间设置有滑杆(10),滑杆(10)中部的套管与焊接枪(8)套接;

辅助焊接装置(11),底板(1)靠近焊接机(6)一侧设置有辅助焊接装置(11),辅助焊接装置(11)位于传送带(5)正上方;

夹紧装置(12),底板(1)靠近焊接机(6)一侧关于传送带(5)对称设置有夹紧装置(12),夹紧装置(12)与辅助焊接装置(11)传动连接。

2.根据权利要求1所述的一种柴油车油箱夹紧焊接设备,其特征在于,辅助焊接装置(11)包括:固定套(111),焊接枪(8)上套接有固定套(111);

电动推杆(112),与固定套(111)处于同一水平位置的底板(1)关于传送带(5)对称设置有电动推杆(112);

第一连接杆(113),两电动推杆(112)的推杆上均设置有第一连接杆(113),两第一连接杆(113)另一端均与固定套(111)连接;

第二连接杆(114),两第一连接杆(113)远离焊接机(6)一侧对称设置有第二连接杆(114);

第一安装杆(115),两第二连接杆(114)之间设置有第一安装杆(115),第一安装杆(115)底端设置有按压盘(116),按压盘(116)位于传送带(5)正中心上方。

3.根据权利要求2所述的一种柴油车油箱夹紧焊接设备,其特征在于,夹紧装置(12)包括:固定座(122),两滑轨(9)远离焊接机(6)一侧均设置有第三连接杆(121),第三连接杆(121)相向一侧均对称设置有固定座(122);

摆动杆(124),同一侧的固定座(122)之间均设置有第二安装杆(123),两第二安装杆(123)中部均转动式设置有摆动杆(124);

第一导套(126),远离焊接机(6)一侧的两安装座(2)上均设置有异形架(125),两异形架(125)上均设置有第一导套(126);

挤压块(127),第一导套(126)内均滑动式设置有挤压块(127),两挤压块(127)相向设置,两挤压块(127)的圆杆分别与最近的摆动杆(124)下侧的滑槽滑动式连接;

第二导套(128),同一侧的固定座(122)上之间设置有第二导套(128);

下楔形块(129),两第二导套(128)内均滑动式设置有下楔形块(129),两下楔形块(129)斜面一侧相向设置;

弹性件(1210),两下楔形块(129)与连接下楔形块(129)的第二导套(128)之间连接有弹性件(1210);

上楔形块(1211),两第二连接杆(114)中部对称设置有上楔形块(1211),两上楔形块(1211)斜面背向设置,下楔形块(129)与正上方的上楔形块(1211)接触配合。

4.根据权利要求3所述的一种柴油车油箱夹紧焊接设备,其特征在于,还包括:链条(14),两第一转动轴(3)两端均设置有链轮(13),同一侧链轮(13)之间均设置有链条(14);

转轴(16),底板(1)中部关于传送带(5)对称设置有轴承座(15),两轴承座(15)之间设置有转轴(16);

皮带传送机构(17),转轴(16)与第一转动轴(3)之间设置有皮带传送机构(17);

摇杆(18),转轴(16)一端设置有摇杆(18);

棘轮(19),转轴(16)上关于传送带(5)对称设置有棘轮(19);

导向盒(21),第一安装杆(115)底部左右对称设置有移动杆(20),移动杆(20)底端设置有导向盒(21);

拨动板(22),导向盒(21)上滑动式设置有拨动板(22),拨动板(22)一端与棘轮(19)配合;

弹性片(23),底板(1)关于传送带(5)对称设置有弹性片(23),弹性片(23)与拨动板(22)另一端接触配合。

5.根据权利要求4所述的一种柴油车油箱夹紧焊接设备,其特征在于,还包括:第二转动轴(24),两拨动板(22)靠近弹性片(23)部位之间转动式连接有第二转动轴(24);

卡杆(25),第二转动轴(24)两端对称设置有卡杆(25);

L形架(26),靠近弹性片(23)的安装座(2)侧壁上设置有L形架(26),L形架(26)与卡杆(25)配合。
