专利号: 2020104476949
申请人: 谢国强
专利类型:发明专利
专利状态:已下证
专利领域: 开启或封闭瓶子、罐或类似的容器;液体的贮运
更新日期:2024-04-03
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

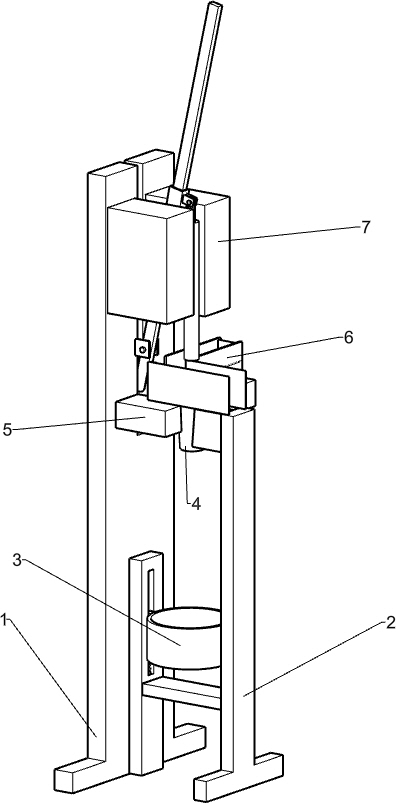

1.一种红酒瓶加塞装置,包括有底座、支撑架、锥形框和安装块,底座一侧设有安装块,安装块与支撑架之间连接有锥形框,其特征在于:还包括有放瓶机构、放塞机构和推动机构,靠近安装块一侧的底座上部开有方形孔,安装块前侧开有通孔,支撑架下部开有第一滑槽,第一滑槽内壁与底座下部之间连接有放瓶机构,安装块和支撑架顶端之间连接有放塞机构,锥形框位于放塞机构之间,支撑架顶部与安装块之间连接有推动机构。

2.按照权利要求1所述的一种红酒瓶加塞装置,其特征在于:放瓶机构包括有第一滑轨、放瓶框、连接板和第一弹性件,远离通孔一侧的底座一侧连接有第一滑轨,第一滑轨与第一滑槽之间滑动式连接有放瓶框,第一滑轨下部与支撑架下部之间连接有连接板,放瓶框两侧连接有第一弹性件,第一弹性件末端分别与靠近连接板一侧的第一滑轨一侧和靠近连接板一侧的第一滑槽内壁相连接。

3.按照权利要求2所述的一种红酒瓶加塞装置,其特征在于:放塞机构包括有挡板、夹板、推板和第二弹性件,安装块顶部与支撑架顶部之间连接有挡板,锥形框位于两挡板中间,安装块后部两侧连接有夹板,夹板内侧开有第二滑槽,第二滑槽之间滑动式连接有推板,推板的两侧连接有第二弹性件,第二弹性件末端与第二滑槽内壁两侧相连接。

4.按照权利要求3所述的一种红酒瓶加塞装置,其特征在于:推动机构包括有第二滑轨、固定块、手杆、安装套、挤压杆和圆盘,靠近安装块一侧的底座上部两侧连接有第二滑轨,第二滑轨内侧之间滑动式连接有挤压杆,挤压杆顶部转动式连接安装套,安装套上设有手杆,底座上部两侧均连接有固定块,手杆下部通过转动轴与两侧的固定块转动式连接,手杆末端连接有圆盘,圆盘位于安装块上的通孔内,圆盘一侧位于方形孔内。

5.按照权利要求4所述的一种红酒瓶加塞装置,其特征在于:第一弹性件和第二弹性件为压缩弹簧。
