专利号: 2020104492405
申请人: 燕山大学
专利类型:发明专利
专利状态:已下证
专利领域: 基本上无切削的金属机械加工;金属冲压
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

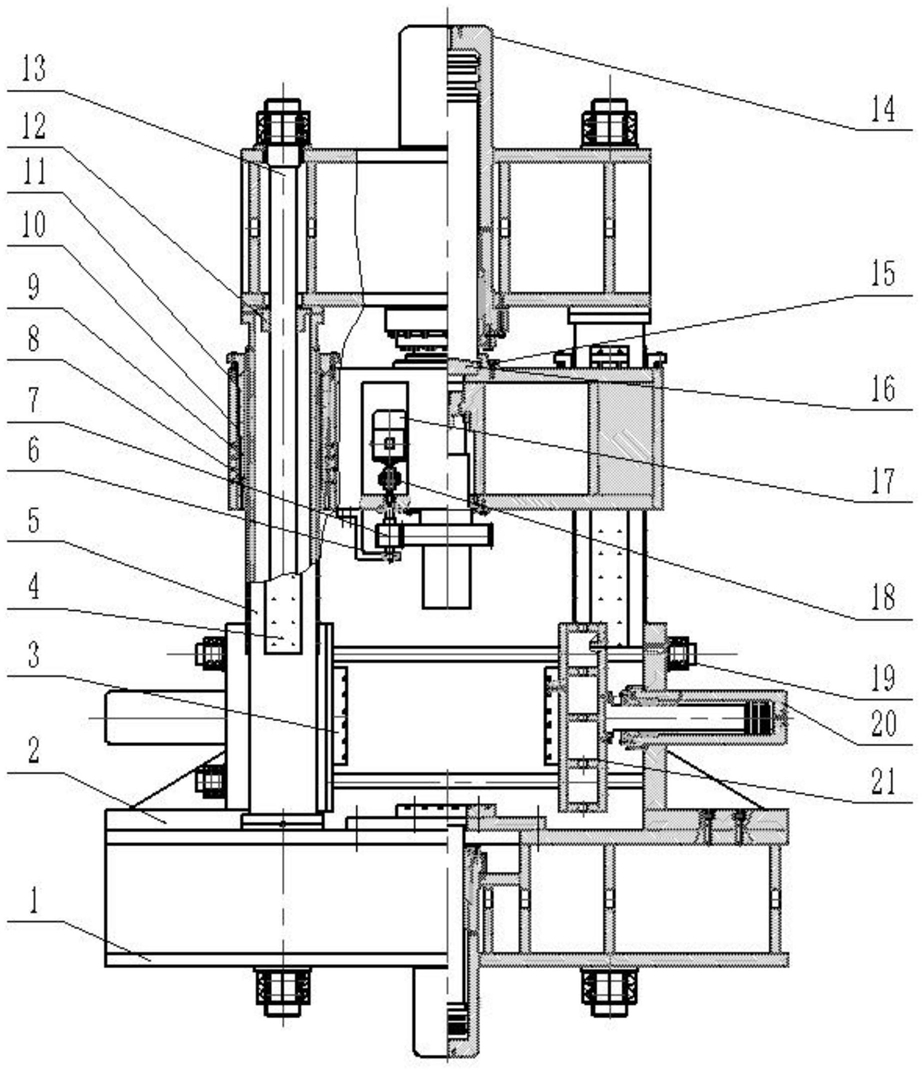

1.一种多向旋转成形液压机,其特征在于:包括框架结构、主活塞缸、大齿轮轴、三相异步电机、底部活塞缸、侧活塞缸和工作台;所述框架结构包括方立柱、上横梁、活动横梁和下横梁,所述上横梁安装于所述方立柱的上部,所述上横梁上安装所述主活塞缸;所述主活塞缸的底端连接所述活动横梁,所述活动横梁滑动设置于所述方立柱上,所述活动横梁的下方设置有所述大齿轮轴,所述活动横梁带动所述大齿轮轴运动的同时,所述三相异步电机可带动所述大齿轮轴转动;所述底部活塞缸安装于所述下横梁上,所述底部活塞缸的顶部设置有所述工作台;所述下横梁上对称设置有两个侧横梁,每个所述侧横梁上均安装有一个所述侧活塞缸,所述侧活塞缸的输出端安装有所述工作台。

2.根据权利要求1所述的多向旋转成形液压机,其特征在于:所述三相异步电机安装于所述活动横梁上,所述三相异步电机连接有小齿轮轴,用于与所述大齿轮轴啮合。

3.根据权利要求2所述的多向旋转成形液压机,其特征在于:所述三相异步电机通过螺栓连接于所述活动横梁上,所述三相异步电机通过联轴器与所述小齿轮轴相连接。

4.根据权利要求3所述的多向旋转成形液压机,其特征在于:还包括有固定架,所述固定架的一端用螺栓连接于所述活动横梁下部,另一端设置有通孔,所述小齿轮轴的一端与所述联轴器相连接,另一端穿过所述通孔。

5.根据权利要求1所述的多向旋转成形液压机,其特征在于:所述方立柱的顶端和底端分别通过平键与所述上横梁以及所述下横梁连接。

6.根据权利要求5所述的多向旋转成形液压机,其特征在于:所述方立柱内设置有大拉杆,所述大拉杆的顶端和底端分别穿过所述上横梁以及所述下横梁,并通过紧固螺母固定。

7.根据权利要求6所述的多向旋转成形液压机,其特征在于:还包括小拉杆,所述小拉杆安装于所述方立柱的下部,所述小拉杆的两端分别安装有一个所述侧横梁。

8.根据权利要求7所述的多向旋转成形液压机,其特征在于:所述侧活塞缸的输出端连接有侧活动横梁,所述侧活动横梁上安装所述工作台。

9.根据权利要求8所述的多向旋转成形液压机,其特征在于:所述工作台上设置有T型槽。
