专利号: 2020104504101
申请人: 嘉兴万邦宏新材料科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 工程元件或部件;为产生和保持机器或设备的有效运行的一般措施;一般绝热
更新日期:2024-11-21
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

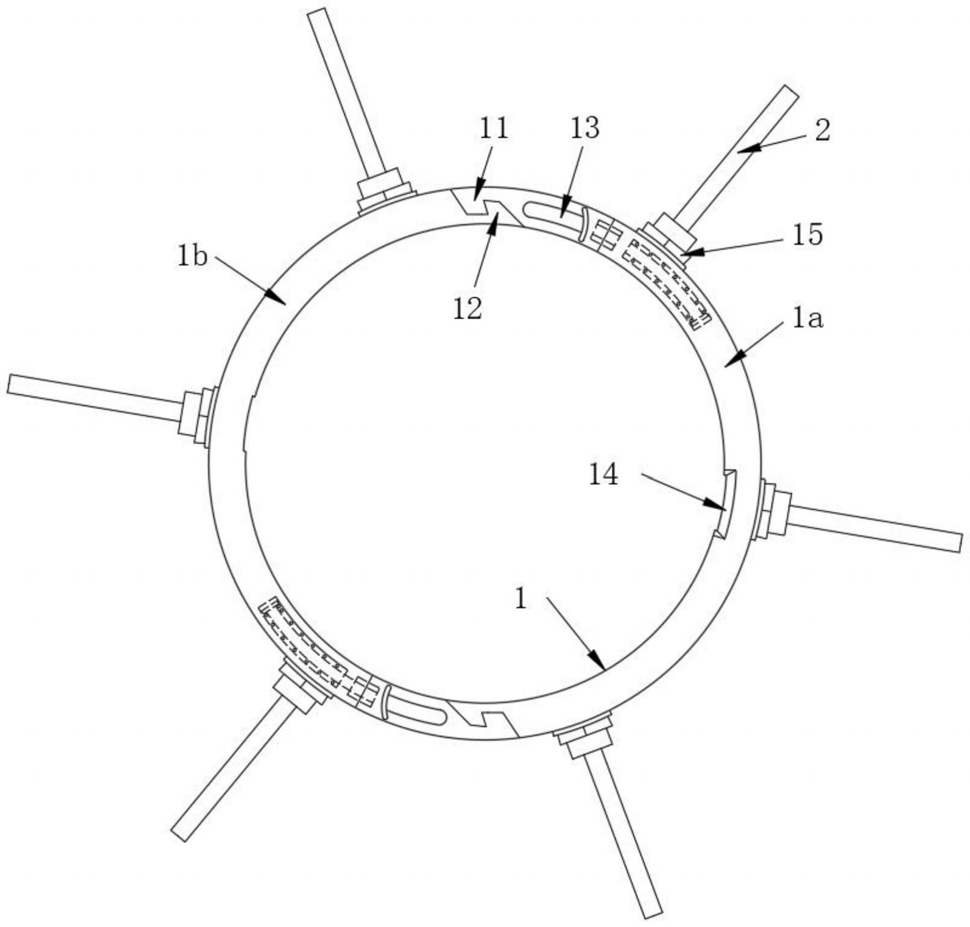

1.经编机润滑用甩油环,包括环体(1),其特征在于:所述环体(1)包括相互卡合的第一半环体(1a)和第二半环体(1b),所述环体(1)至少由第一弧板(101)和第二弧板(102)组成,所述第一弧板(101)远离所述第二弧板(102)的一端固设有卡勾(11),所述第二弧板(102)远离所述第一弧板(101)的一端固设有卡勾座(12),所述第一半环体(1a)与第二半环体(1b)通过所述卡勾(11)、卡勾座(12)卡合固定,所述第一弧板(101)靠近所述第二弧板(102)的一端固设有拉伸轴(17),所述第二弧板(102)靠近所述第一弧板(101)的一端开设有用于容纳所述拉伸轴(17)的空腔(16),所述拉伸轴(17)活动于所述空腔(16)内,且所述拉伸轴(17)的外部套设有弹簧(18),所述拉伸轴(17)与所述第二弧板(102)之间通过所述弹簧(18)弹性连接,所述环体(1)的外侧壁上设有甩油板安装座(15),所述甩油板安装座(15)与所述环体(1)固定连接,所述甩油板安装座(15)上安装有甩油板(2),所述甩油板(2)与所述甩油板安装座(15)螺接固定;

所述甩油板安装座(15)的外侧面设有呈环形分布的啮齿卡合座(151),所述甩油板(2)靠近所述甩油板安装座(15)的一端设有与啮齿卡合座(151)卡合配合的限位卡齿(23);

所述甩油板(2)靠近所述限位卡齿(23)的一端设有固定螺帽(21),所述固定螺帽(21)与所述甩油板(2)转动连接,所述啮齿卡合座(151)的外侧壁上开设有螺纹,所述固定螺帽(21)螺接安装在所述啮齿卡合座(151)的外部;

所述甩油板(2)远离所述环体(1)的一端设有扩散板(22),所述扩散板(22)的中间位置处设有内凹的扩散槽(221);

所述扩散板(22)为椭圆形或纺锤形;

所述拉伸轴(17)上伸入空腔(16)的一端设有限位板(171),所述限位板(171)与所述拉伸轴(17)固定连接,所述弹簧(18)卡合固定于所述第二弧板(102)与限位板(171)之间;

所述卡勾(11)的内侧具有卡槽(111),所述卡勾座(12)卡合安装于所述卡槽(111)内;

所述第一弧板(101)的侧壁上设有拨动板(13),所述拨动板(13)与所述第一弧板(101)固定连接;

所述第一半环体(1a)和第二半环体(1b)的内侧壁上均 开设有键槽(14),所述键槽(14)内卡合安装楔键(3),所述环体(1)与轴之间通过所述键槽(14)卡合固定;

所述甩油板(2)的数量为六个,且六个所述甩油板(2)均匀分布在所述环体(1)的外侧壁,所述甩油板(2)与所述环体(1)偏转三十度设置。
