专利号: 2020104508812
申请人: 河南城建学院
专利类型:发明专利
专利状态:已下证
专利领域: 给水;排水
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

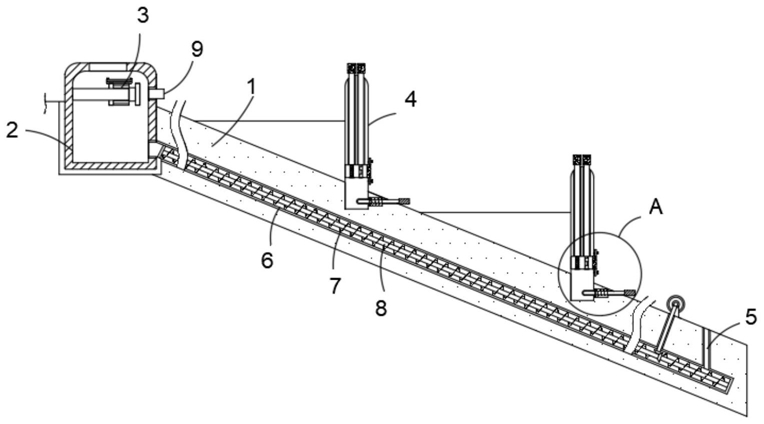

1.一种城市水环境景观用缓坡挡水结构,包括缓坡(1),其特征在于,所述缓坡(1)呈倾斜设置,所述缓坡(1)的顶部设有储水盒(2),所述储水盒(2)上开设有进水口,所述储水盒(2)的内部固定连接有水泵(3),所述储水盒(2)的侧面连通设有出水管(9),所述出水管(9)的出口方向位于缓坡(1)顶部的侧面,所述缓坡(1)的顶部连接有多个挡板(4),所述挡板(4)通过安装机构连接在缓坡(1)上,所述挡板(4)上连接有过滤机构,所述缓坡(1)底部的侧面开设有传动口,所述传动口的内侧壁固定连接有导水管(5),所述缓坡(1)上连接有传动机构和回流机构,所述传动机构包括固定连接在缓坡(1)顶部的两个安装架(12),两个所述安装架(12)中转动连接有同一个转动轴(10),所述转动轴(10)的外侧壁固定套接有叶轮(11),所述叶轮(11)与流动的水流接触,所述缓坡(1)的内部转动连接有传动轴(15),所述传动轴(15)和转动轴(10)的外侧壁分别固定套接有第一锥齿轮(13)和第二锥齿轮(14),所述第一锥齿轮(13)和第二锥齿轮(14)啮合设置,所述传动口的内侧壁固定连接有传动水管(6),所述传动水管(6)内部的中心位置转动连接有导水轴(7),所述导水轴(7)和传动轴(15)的外侧壁分别固定套接有第四锥齿轮(17)和第三锥齿轮(16),所述第四锥齿轮(17)和第三锥齿轮(16)啮合设置,所述回流机构包括固定套接在导水轴(7)外侧壁上的递进绞龙叶片(8),所述导水管(5)和传动水管(6)的内部连接,所述传动水管(6)远离导水管(5)的一端与储水盒(2)底部的侧面连通。2.根据权利要求1所述的一种城市水环境景观用缓坡挡水结构,其特征在于,所述安装机构包括开设在缓坡(1)上的多个安装口,所述安装口的内侧壁与挡板(4)滑动连接,所述缓坡(1)滑动连接有位于挡板(4)侧面的限位杆(21),所述缓坡(1)上开设有多个安装腔(22),所述限位杆(21)的外侧壁套设有位于安装腔(22)中的弹簧(23),所述限位杆(21)的外侧壁固定套接有环形设置的位于安装腔(22)中的限位板(24),所述弹簧(23)的两端分别与限位板(24)和安装腔(22)固定连接,所述挡板(4)上开设有与限位杆(21)端部对应的限位口(25),所述限位杆(21)与对应的限位口(25)滑动卡接。3.根据权利要求2所述的一种城市水环境景观用缓坡挡水结构,其特征在于,所述限位杆(21)的一端延伸至缓坡(1)的外部,所述限位杆(21)的外侧壁固定套接有安装套。4.根据权利要求1所述的一种城市水环境景观用缓坡挡水结构,其特征在于,所述过滤机构包括滑动连接在挡板(4)内部的两个竖直设置的连接杆(18),所述挡板(4)上开设有左右互通的出水口,其中一个所述连接杆(18)的底部固定连接有过滤板(20),另一个所述连接杆(18)的底部固定连接有活性炭板(19),所述活性炭板(19)位于过滤板(20)的右侧,所述活性炭板(19)和过滤板(20)的外侧壁均与出水口的内侧壁相抵。5.根据权利要求4所述的一种城市水环境景观用缓坡挡水结构,其特征在于,所述出水口的内侧壁滑动连接有连接板(26),所述连接板(26)的侧面边缘通过多个螺栓(27)与挡板(4)的外侧壁连接,所述连接板(26)上开设有花型喷水口。6.根据权利要求4所述的一种城市水环境景观用缓坡挡水结构,其特征在于,两个所述连接杆(18)的顶部延伸至挡板(4)的外部,且两个所述连接杆(18)的外侧壁均固定套接有连接套。
