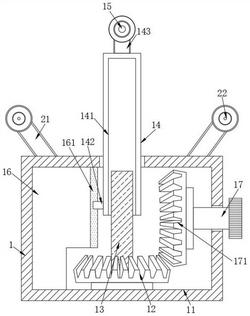

1.经编机纱线张力器，包括箱体（1），其特征在于：所述箱体（1）的内部具有空腔（11），所述空腔（11）的底部转动连接有第一齿轮（12），所述第一齿轮（12）的顶部固定连接有螺杆（13），所述螺杆（13）的外壁设有套筒（14），所述套筒（14）的内部开设有与所述螺杆（13）相配合的第二螺纹槽（141），且所述套筒（14）通过所述第二螺纹槽（141）传动连接在所述螺杆（13）的外壁，所述套筒（14）贯穿所述箱体（1）并延伸至所述箱体（1）的顶部，且所述套筒（14）的顶部两端均固定连接有支耳（143），两个所述支耳（143）的内侧转动连接有调节轮（15），所述箱体（1）的右侧设有调节杆（17），所述调节杆（17）贯穿所述箱体（1）并延伸至所述空腔（11）的内部，且所述调节杆（17）位于所述空腔（11）内部的一端固定连接有第二齿轮（171），所述第二齿轮（171）与所述第一齿轮（12）相啮合，所述箱体（1）的外壁两端均设有活动框（2），所述活动框（2）包括两个对称的L型板（21）和导线轮（22），所述导线轮（22）的两端分别转动连接在两个所述L型板（21）的内侧，所述L型板（21）的外壁设有螺栓（23），所述螺栓（23）贯穿所述L型板（21）螺接固定在所述箱体（1）的内部，且两个所述L型板（21）均通过所述螺栓（23）固定在所述箱体（1）的两侧。

2.根据权利要求1所述的经编机纱线张力器，其特征在于：所述空腔（11）的左侧内壁固定连接有固定块（16），所述套筒（14）的底部固定连接有限位块（142），所述固定块（16）上开设有与所述限位块（142）相配合的限位槽（161），所述套筒（14）通过所述限位块（142）滑动在所述固定块（16）的内壁。

3.根据权利要求1所述的经编机纱线张力器，其特征在于：所述L型板（21）上开设有与所述螺栓（23）相配合的第二通孔（211），所述螺栓（23）贯穿所述第二通孔（211）螺接固定在所述箱体（1）的内部，且所述L型板（21）通过所述第二通孔（211）转动连接在所述螺栓（23）的外部。

4.根据权利要求1所述的经编机纱线张力器，其特征在于：所述箱体（1）的外壁开设有与所述螺栓（23）相配合的第一螺纹槽（101），所述螺栓（23）通过所述第一螺纹槽（101）螺接固定在所述箱体（1）的内部。

5.根据权利要求1所述的经编机纱线张力器，其特征在于：两个所述L型板（21）和所述导线轮（22）的宽度与所述箱体（1）的宽度相同，且所述L型板（21）紧贴在所述箱体（1）的外壁。

6.根据权利要求1所述的经编机纱线张力器，其特征在于：两个所述导线轮（22）和所述调节轮（15）均处于同一直线上。

7.根据权利要求1所述的经编机纱线张力器，其特征在于：所述箱体（1）的内部固定连接有轴承（18），所述调节杆（17）固定在所述轴承（18）的内壁，且所述调节杆（17）通过所述轴承（18）与所述箱体（1）转动连接。

8.根据权利要求1所述的经编机纱线张力器，其特征在于：所述箱体（1）的顶部开设有第一通孔（102），所述套筒（14）通过所述第一通孔（102）贯穿所述箱体（1）并延伸至所述箱体（1）的顶部。

9.根据权利要求1所述的经编机纱线张力器，其特征在于：所述导线轮（22）的外壁开设有用于导线的导线槽（221）。

10.根据权利要求1所述的经编机纱线张力器，其特征在于：所述导线轮（22）的两端均固定连接有转轴（222），所述转轴（222）的另一端均转动连接在所述L型板（21）的内壁，且所述导线轮（22）通过所述转轴（222）与所述L型板（21）转动连接。
