专利号: 2020104528303
申请人: 张锐
专利类型:发明专利
专利状态:已下证
专利领域: 医学或兽医学;卫生学
更新日期:2025-01-06
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

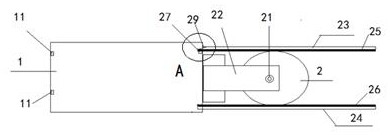

1.一种包裹箱消毒装置,其特征在于:包括消毒室(1),所述消毒室(1)上端为包裹箱入口,所述消毒室(1)下端为包裹箱出口;

所述包裹箱入口处设有能够水平移动的上支撑板(23),所述上支撑板(23)进入所述包裹箱入口时能够确保所述消毒室(1)只有一个包裹箱并且抬起其他包裹箱避免它们进入所述消毒室(1),所述上支撑板(23)离开所述包裹箱入口时,所述包裹箱(3)能够落入所述消毒室(1)中;所述上支撑板(23)一侧设有抬升斜面(29),所述抬升斜面(29)指向上下相邻两个包裹箱之间的缝隙处;所述上抬升斜面(29)为中空结构,其包括向上开口空腔(291)和向下开口空腔(292),所述向上开口空腔(291)中设置第二紫外线灯(28)用于照射上方所述包裹箱(3)底面进行杀毒,所述向下开口空腔(292)中设置第一紫外线灯(27)用于照射下方所述包裹箱(3)顶面进行杀毒;

所述包裹箱出口处设有能够水平移动的下支撑板(24),所述下支撑板(24)进入所述包裹箱出口时能够确保所述包裹箱(3)位于所述消毒室(1)中被消毒,所述下支撑板(24)离开所述包裹箱出口时能够将所述包裹箱(3)放出;

所述上支撑板(23)与所述下支撑板(24)来回移动确保每个包裹箱(3)能够依次进入所述消毒室(1)中消毒,再依次离开所述消毒室(2)。

2.根据权利要求1所述的包裹箱消毒装置,其特征在于:所述上支撑板(23)与所述下支撑板(24)通过驱动装置实现交替运动,确保所述上支撑板(23)逐渐关闭所述包裹箱入口,所述下支撑板(24)逐渐开启所述包裹箱出口,或者确保所述上支撑板(23)逐渐开启所述包裹箱入口,所述下支撑板(24)逐渐关闭所述包裹箱出口。

3.根据权利要求2所述的包裹箱消毒装置,其特征在于:所述驱动装置包括传动齿轮(2)、上齿条(25)、下齿条(26)以及转轴(21),所述转轴(21)带动所述传动齿轮(2)旋转,所述上齿条(25)设置在所述上支撑板(23)下面,所述下齿条(26)设置在所述下支撑板(24)上面,所述传动齿轮(2)作用所述上齿条(25)和所述下齿条(26)使得所述上支撑板(23)与所述下支撑板(24)相向或反向运动。

4.根据权利要求3所述的包裹箱消毒装置,其特征在于:所述转轴(21)一端与所述传动齿轮(2)连接,所述转轴(21)另一端与传动轮(51)连接,电机(54)驱动驱动轮(53)旋转,所述驱动轮(53)与所述传动轮(51)之间通过皮带(52)传动。

5.根据权利要求4所述的包裹箱消毒装置,其特征在于:所述转轴(21)两端通过轴承与支架(22)连接,所述支架(22)固定在所述消毒室(1)的外壁上。

6.根据权利要求5所述的包裹箱消毒装置,其特征在于:所述第一紫外线灯(27)的长度不小于所述包裹箱(3)的长度或宽度确保对所述包裹箱(3)整个底面全覆盖照射杀毒,所述第二紫外线灯(28)的长度不小于所述包裹箱(3)的长度或宽度确保对所述包裹箱(3)整个顶面全覆盖照射杀毒。

7.根据权利要求6所述的包裹箱消毒装置,其特征在于:所述消毒室(1)中设有紫外线消毒灯(11)能够对所述包裹箱(3)的垂直四侧面通过照射方式进行紫外线杀毒。

8.根据权利要求7所述的包裹箱消毒装置,其特征在于:还包括安装室(5),所述安装室(5)两个垂直侧壁分别都设有水平设置的上滑轨(56)和下滑轨(57),所述上支撑板(23)两侧分别位于一所述上滑轨(56)中并且能够沿着两个所述上滑轨(56)移动,所述下支撑板(24)两侧分别位于一所述下滑轨(57)中并且能够沿着两个所述下滑轨(57)移动。

9.一种包裹箱的消毒方法,所述消毒方法中使用了权利要求1‑8中任何一项所述的包裹箱消毒装置,所述消毒方法包括以下步骤:步骤1、控制电机(54)使得上支撑板(23)关闭消毒室(1)上端的包裹箱入口,将待消毒的包裹箱(3)叠放在上支撑板(23)上;与此同时,下支撑板(24)离开消毒室(1)下端的包裹箱出口;

步骤2、控制电机(54)使得移动的上支撑板(23)逐渐开启消毒室(1)上端的包裹箱入口,同时启动第二紫外线灯(28)透过抬升斜面通孔逐渐照射最下方包裹箱(3)整个底面;与此同时,移动的下支撑板(24)逐渐关闭消毒室(1)下端的包裹箱出口;

步骤3、当上支撑板(23)彻底与最下方包裹箱(3)分离时,下支撑板(24)关闭消毒室(1)下端,关闭第二紫外线灯(28),最下方包裹箱(3)掉入消毒室(1)中并被下支撑板(24)支撑,其他的包裹箱(3)叠放在最下方包裹箱(3)上方;

步骤4、启动消毒室(1)中的紫外线消毒灯(11)对包裹箱(3)的垂直四侧面通过照射进行紫外线杀毒;杀毒达到预定时间之后,关闭紫外线消毒灯(11);

步骤5、控制电机(54)使得上支撑板(23)关闭消毒室(1)上端的包裹箱入口,上支撑板(23)的上抬升斜面(29)插入最下方包裹箱(3)与上方的包裹箱(3)之间的空隙中将上方的包裹箱(3)抬起;启动第一紫外线灯(27)和第二紫外线灯(28),第一紫外线灯(27)透过抬升斜面(29)底部通孔逐渐照射最下方的包裹箱(3)整个顶面,第二紫外线灯(28)透过抬升斜面通孔逐渐照射上方的包裹箱(3)整个底面;与此同时,下支撑板(24)逐渐离开消毒室(1)下端的包裹箱出口;

步骤6、当下支撑板(24)彻底离开消毒室(1)下端的包裹箱出口,最下方的包裹箱(3)落下到传送带(4)上被运走;关闭第一紫外线灯(27)和第二紫外线灯(28);

步骤7、对其他包裹箱(3)进行消毒将重复上述步骤1‑6即可。
