专利号: 2020104568828
申请人: 梁国莉
专利类型:发明专利
专利状态:已下证
专利领域: 清洁
更新日期:2024-05-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

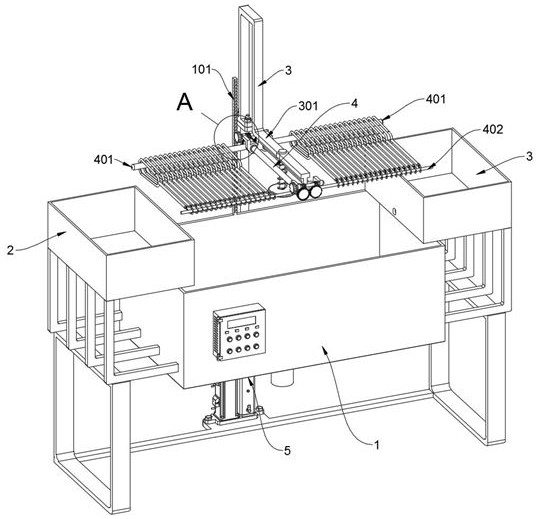

1.一种妇产科医疗器械用清洗消毒装置,其特征在于:包括蒸煮箱(1),转轴杆(4)和双头蜗杆(6),所述蒸煮箱(1)整体呈矩形结构,其顶端的左右两侧对称焊接支撑有两处盛放箱(2),此两处盛放箱(2)内侧壁的底部中间处贯穿开设有一处漏水孔;所述蒸煮箱(1)后侧底部的中间位置锁紧竖撑安装有一处电动推杆(5),此电动推杆(5)伸缩杆的首端锁紧支撑连接有一处几字形支架(3);所述转轴杆(4)包括粗撑担杆(401),细撑担杆(402)和蜗轮(403),所述转轴杆(4)的前后两端段对应横撑焊接有一处细撑担杆(402)和粗撑担杆(401),且转轴杆(4)的最后端焊接有一处蜗轮(403);所述双头蜗杆(6)包括齿轮(601);所述双头蜗杆(6)上呈左右对应开设有两处反向的蜗旋,且双头蜗杆(6)的左端焊接固定有一处齿轮(601);所述蒸煮箱(1)的底部焊接有一处聚水罩,此聚水罩的最底部贯穿焊接有一处排水管,且聚水罩的内部对称锁紧横撑安装有四处电加热棒(7)。

2.根据权利要求1所述的一种妇产科医疗器械用清洗消毒装置,其特征在于:所述蒸煮箱(1)包括齿条杆(101),所述蒸煮箱(1)后侧壁的顶端中间处垂直焊接有一处齿条杆(101),跟随几字形支架(3)的上下滑动,双头蜗杆(6)左端的齿轮(601)可对应与齿条杆(101)对应接触啮合。

3.根据权利要求1所述的一种妇产科医疗器械用清洗消毒装置,其特征在于:所述几字形支架(3)包括工字撑杆(301),圆形堵板(302)和L状撑杆(303),所述几字形支架(3)前侧竖撑杆的底部水平焊接有一处工字撑杆(301),此工字撑杆(301)的中间段上通过弹簧顶推贯穿竖插装有一处圆形堵板(302);所述工字撑杆(301)前后两端的底部对对称吊焊有四处安装环,其中后端两处安装环上对称向上焊接有两处L状撑杆(303)。

4.根据权利要求1所述的一种妇产科医疗器械用清洗消毒装置,其特征在于:两处所述转轴杆(4)呈左右对称转插安装于工字撑杆(301)前后两端底部的四处吊环上,且两处转轴杆(4)后端的两处蜗轮(403)呈左右间隔互不接触。

5.根据权利要求1所述的一种妇产科医疗器械用清洗消毒装置,其特征在于:所述双头蜗杆(6)转插穿装于L状撑杆(303)的底部两处吊环上,且双头蜗杆(6)上的两处反向蜗旋对应与两处蜗轮(403)接触啮合。

6.根据权利要求1所述的一种妇产科医疗器械用清洗消毒装置,其特征在于:当齿轮(601)滑动置于齿条杆(101)的中间段上时,粗撑担杆(401)与细撑担杆(402)转动置于水平支撑状态。

7.根据权利要求1所述的一种妇产科医疗器械用清洗消毒装置,其特征在于:所述圆形堵板(302)的底部粘黏设置有一处橡胶垫,且跟随几字形支架(3)的下滑,圆形堵板(302)可被顶压封堵于蒸煮箱(1)最底部的放水口上。

8.根据权利要求3所述的一种妇产科医疗器械用清洗消毒装置,其特征在于:当齿轮(601)滑动置于齿条杆(101)的底部段上时,两处粗撑担杆(401)与细撑担杆(402)转动置于V形支撑状态,,此时子宫刮匙可套滑装于粗撑担杆(401)与细撑担杆(402)之间。
