专利号: 2020104572537
申请人: 韦海珍
专利类型:发明专利
专利状态:已下证
专利领域: 道路、铁路或桥梁的建筑
更新日期:2024-04-03
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

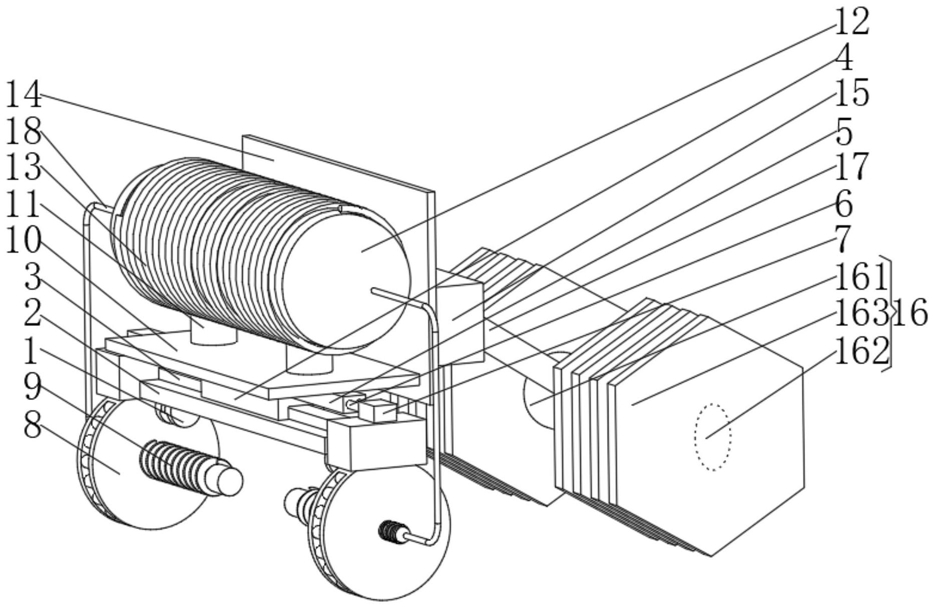

1.一种铁路轨道道渣灼烧式清理维护设备,包括定位限制轮(1),其特征在于:所述定位限制轮(1)顶部固定连接有防火隔热板(2),所述防火隔热板(2)远离定位限制轮(1)的一侧中间位置固定连接有永磁铁轨道(3),所述永磁铁轨道(3)远离防火隔热板(2)的一侧滑动连接有电磁滑套(4),所述电磁滑套(4)远离永磁铁轨道(3)的一侧固定连接有气动伸缩缸(5),所述气动伸缩缸(5)两侧外壁中间位置均滑动连接有伸缩柱(6),所述伸缩柱(6)远离气动伸缩缸(5)的一端均固定连接有端块(7),所述端块(7)底部均固定连接有调节机构(8),所述调节机构(8)中间位置均螺纹连接有灼烧清理机构(9),所述气动伸缩缸(5)远离电磁滑套(4)的一侧活动连接有台板(10),所述台板(10)顶部中间位置固定连接有保护机构(11),所述保护机构(11)远离台板(10)的一侧活动连接有存储缸(12),所述存储缸(12)外表面设置有感应加热机构(13),所述台板(10)背面固定连接有隔离挡板(14),所述隔离挡板(14)远离台板(10)的一侧固定连接有收放机构(15),所述收放机构(15)远离隔离挡板(14)的一侧活动连接有推动机构(16);所述调节机构(8)包括调节外架(81),所述调节外架(81)内腔顶部两侧内壁中间位置设置有调节蜗杆(82),所述调节蜗杆(82)右端通过联轴器固定连接有调节电机(83),所述调节蜗杆(82)外表面底部啮合传动有调节蜗轮(84),所述调节蜗轮(84)内表面设置有限制机构(85),所述调节外架(81)外表面开设有凹槽(86),所述凹槽(86)内表面设置有辅助轮(87)。

2.根据权利要求1所述的一种铁路轨道道渣灼烧式清理维护设备,其特征在于:所述定位限制轮(1)包括轮座(101),所述轮座(101)底部左侧活动连接有左半轮(102),所述轮座(101)底部右侧活动连接有右半轮(103),所述左半轮(102)和右半轮(103)相互靠近的一侧均设置有吸附磁条(104)。

3.根据权利要求1所述的一种铁路轨道道渣灼烧式清理维护设备,其特征在于:所述限制机构(85)包括定位孔槽(851),所述定位孔槽(851)内表面滑动连接有限制栓(852),所述定位孔槽(851)远离灼烧清理机构(9)的一端设置有气孔(853),所述气孔(853)远离定位孔槽(851)的一端与灼烧清理机构(9)连通,所述限制栓(852)外表面与灼烧清理机构(9)滑动连接。

4.根据权利要求1所述的一种铁路轨道道渣灼烧式清理维护设备,其特征在于:所述灼烧清理机构(9)包括主轴(91),所述主轴(91)中间位置开设有燃料通孔(92),所述主轴(91)外表面相互靠近的一侧设置有整推螺旋(93),所述主轴(91)相互靠近的一端固定连接有点火器(94),所述主轴(91)靠近调节机构(8)的一侧外表面设置有调节螺纹(95),所述主轴(91)外表面位于调节螺纹(95)之间设置有限位孔(96),所述限位孔(96)底部与燃料通孔(92)连通,所述燃料通孔(92)位于整推螺旋(93)的一侧延伸至外表面。

5.根据权利要求1所述的一种铁路轨道道渣灼烧式清理维护设备,其特征在于:所述保护机构(11)包括底座(111),所述底座(111)顶部中间位置固定连接有弹簧弹柱(112),所述弹簧弹柱(112)远离底座(111)的一端固定连接有隔温连板(113)。

6.根据权利要求1所述的一种铁路轨道道渣灼烧式清理维护设备,其特征在于:所述感应加热机构(13)设置为电磁感应线圈,所述收放机构(15)设置为调节机械臂,所述存储缸(12)输出端通过伸缩管(18)与灼烧清理机构(9)连通。

7.根据权利要求1所述的一种铁路轨道道渣灼烧式清理维护设备,其特征在于:所述收放机构(15)远离推动机构(16)的一端活动连接有中央供能器(17),所述中央供能器(17)远离收放机构(15)的一侧与隔离挡板(14)固定连接。

8.根据权利要求1所述的一种铁路轨道道渣灼烧式清理维护设备,其特征在于:所述推动机构(16)包括中央电机(161),所述中央电机(161)输出端通过联轴器固定连接有驱动轴(162),所述驱动轴(162)远离中央电机(161)的一端固定连接有多边形驱动轮(163)。

9.根据权利要求7所述的一种铁路轨道道渣灼烧式清理维护设备,其特征在于:所述中央供能器(17)分别与气动伸缩缸(5)、调节机构(8)、灼烧清理机构(9)、感应加热机构(13)、收放机构(15)和推动机构(16)电性连接。
