1.一种泡沫镍负载铁钴镍金属纳米催化剂的制备方法，其特征在于，包括以下步骤：步骤一.泡沫镍的预处理，将泡沫镍进行裁剪处理，在无水乙醇和去离子水中分别超声清理10 15 min，干燥处理后备用；

~

步骤二.铁钴镍三金属纳米催化剂/泡沫镍前驱体的制备，将硝酸钴、硝酸亚铁和硝酸镍三种金属盐、氟化铵和尿素溶解于去离子水中，其中每升去离子水中硝酸钴、硝酸亚铁、硝酸镍、氟化铵和尿素的摩尔比为(0.01 0.1)：(0.005 0.05)：(0.005 0.05)：(0.03~ ~ ~ ~

0.30)：(0.06 0.60)，搅拌均匀后得到水热溶液，然后将步骤一预处理后的泡沫镍和制备的~水热溶液加入高压反应釜中，泡沫镍插入有插槽的聚四氟乙烯底座后垂直放入高压反应釜底部，紧固高压反应釜，将高压反应釜置于鼓风干燥箱中，进行第一步水热，在80 150℃下~保持6 8 h，冷却至室温，洗涤、干燥得到中间产物；

~

步骤三.铁钴镍三金属纳米催化剂/泡沫镍电极的制备，将步骤二制备的中间产物放入

0. 00417 0.0417摩尔/升硫源进行第二步水热反应，硫源中S和步骤二硝酸钴中的Co摩尔~比为1:2.4，在160℃下保持4 8 h，冷却至室温，洗涤、干燥后得到泡沫镍负载铁钴镍三金属~纳米催化剂电极。

2.根据权利要求1所述的一种泡沫镍负载铁钴镍金属纳米催化剂的制备方法，其特征在于，所述步骤一中将泡沫镍剪裁成长方形，并将泡沫镍依次浸泡于3M HCl、丙酮、无水乙醇和去离子水中进行超声清洗，每次清洗10 min，干燥处理后备用。

3.根据权利要求1所述的一种泡沫镍负载铁钴镍金属纳米催化剂的制备方法，其特征在于，所述步骤二中在120℃下保持6 h，冷却至室温，洗涤、干燥得到中间产物。

4.根据权利要求1所述的一种泡沫镍负载铁钴镍金属纳米催化剂的制备方法，其特征在于，所述步骤二中硝酸亚铁、硝酸镍、硝酸钴的摩尔比为1:1:4。

5.根据权利要求1所述的一种泡沫镍负载铁钴镍金属纳米催化剂的制备方法，其特征在于，所述步骤三硫源中S和步骤二硝酸钴中的Co摩尔比为1:2.4，在160℃下保持8 h。

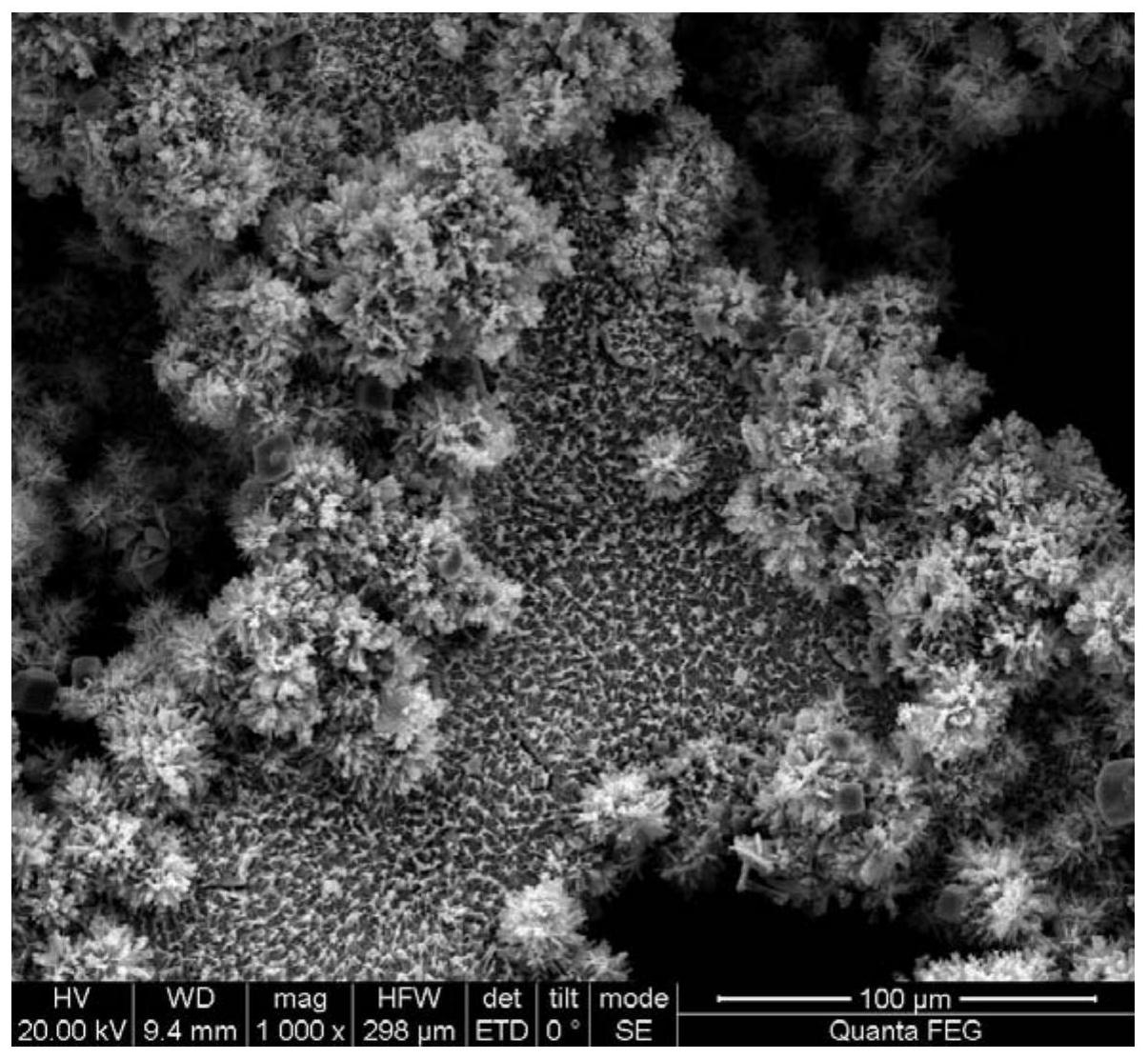

6.权利要求1-5任一项所述的方法制备的一种泡沫镍负载铁钴镍金属纳米催化剂。

7.权利要求6所述的一种泡沫镍负载铁钴镍金属纳米催化剂在电催化析氧中的应用。
