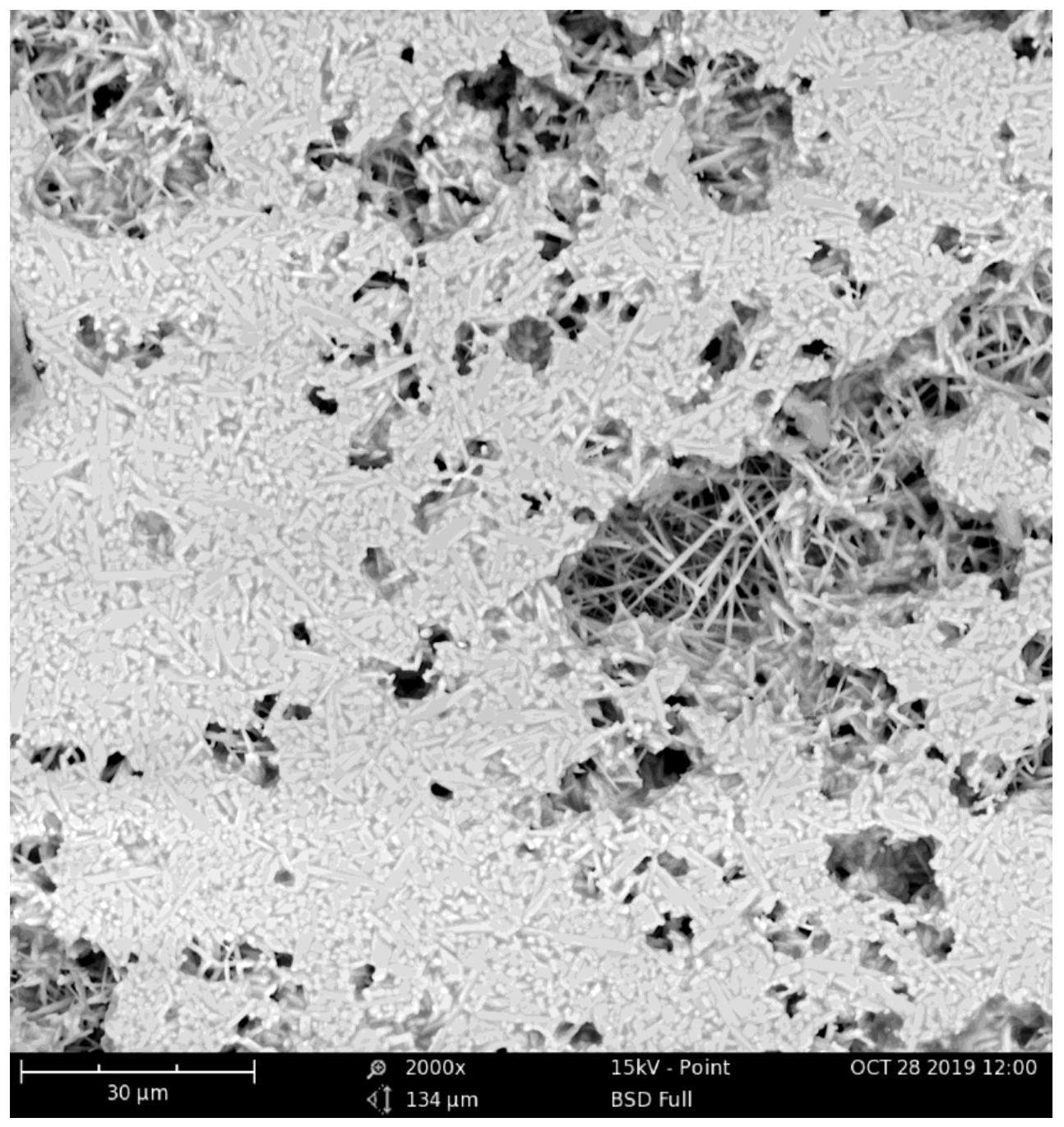

1.一种晶须框架强韧莫来石陶瓷的方法，其特征在于，包括以下步骤：步骤1，先将铝溶胶加入到去离子水中，得到含水铝溶胶，再将硅溶胶加入到含水铝溶胶中，得到莫来石溶胶；步骤2，先将莫来石溶胶浸渗到莫来石晶须框架中，再将所得混合物干燥，得到莫来石陶瓷试样；步骤3，将莫来石陶瓷试样进行热处理得到晶须框架强韧的莫来石陶瓷。2.根据权利要求1所述的一种晶须框架强韧莫来石陶瓷的方法，其特征在于，步骤1中铝溶胶和去离子水的质量比为1：1。3.根据权利要求1所述的一种晶须框架强韧莫来石陶瓷的方法，其特征在于，步骤1中，将铝溶胶采用滴加的方式加入到去离子水中且边滴加边搅拌2～4h，得到含水铝溶胶；将硅溶胶采用滴加的方式加入到含水铝溶胶中且边滴加边搅拌2～4h，得到莫来石溶胶。4.根据权利要求1所述的一种晶须框架强韧莫来石陶瓷的方法，其特征在于，步骤1中，莫来石溶胶中Al2O3和SiO2的摩尔比为3：2。5.根据权利要求1所述的一种晶须框架强韧莫来石陶瓷的方法，其特征在于，步骤2中，莫来石溶胶浸渗莫来石晶须框架的时间为30～60min。6.根据权利要求1所述的一种晶须框架强韧莫来石陶瓷的方法，其特征在于，步骤2中，将所得混合物干燥后再次用莫来石溶胶进行浸渗，之后将所得混合物干燥，重复次数为1～4次。7.根据权利要求1所述的一种晶须框架强韧莫来石陶瓷的方法，其特征在于，步骤3中，所述的莫来石陶瓷试样在1650～1690℃下进行热处理。8.根据权利要求7所述的一种晶须框架强韧莫来石陶瓷的方法，其特征在于，莫来石陶瓷试样在所述的温度下热处理1～2h。9.根据权利要求7所述的一种晶须框架强韧莫来石陶瓷的方法，其特征在于，步骤3中，以1～5℃·min-1的升温速率从室温将莫来石陶瓷试样升至所述温度。10.一种由权利要求1～权利要求9中任意一项所述的晶须框架强韧莫来石陶瓷的方法得到的莫来石陶瓷。
