专利号: 2020104589129
申请人: 安庆师范大学
专利类型:发明专利
专利状态:已下证
专利领域: 家具;家庭用的物品或设备;咖啡磨;香料磨;一般吸尘器
更新日期:2024-03-25
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

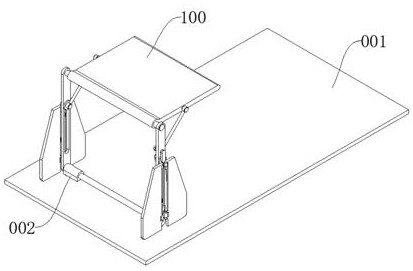

1.一种师范生教学用远程课堂学习平台,包括讲台台面(001),其特征在于:所述讲台台面(001)的台面设置有固位铰座(002),所述固位铰座(002)铰接有叠台(100);

所述叠台(100)包括支架(200),所述支架(200)的底部的前后两端均安装有撑板(300),所述支架(200)的顶部安装有搭板(400),所述搭板(400)中部的前后两端均安装有撑臂(500),所述支架(200)的前部设置有扣架(600);

所述支架(200)包括铰座铰杆(210),所述铰座铰杆(210)的前后两端均焊接有支臂(220),所述支臂(220)共两组,两组所述支臂(220)的顶端铰接有搭板铰杆(230);

所述撑板(300)包括撑板板体(310),所述撑板板体(310)的底部左侧壁设置有撑板销杆(320),所述撑板销杆(320)的正上方设置有滑杆(330),所述撑板板体(310)的底壁均匀嵌有滚珠(340),所述滚珠(340)的底端处于撑板板体(310)底壁的下方,所述滑杆(330)的杆体表面开设有滑杆滑槽(301),滑杆滑槽(301)沿滑杆(330)的表面呈竖直向倾斜开设,所述滑杆滑槽(301)的上下两端槽口分别位于滑杆(330)的上下两端,且滑杆滑槽(301)上下两端的槽口水平夹角弧长为滑杆(330)的四分之一圈;

所述搭板(400)包括搭板板体(410),所述搭板板体(410)的左端开设有搭板铰孔(401),且搭板铰孔(401)贯通搭板板体(410)的前后两壁,所述搭板铰孔(401)与搭板铰杆(230)相铰接,所述搭板板体(410)中部的前后两壁均连接有搭板销杆(420);

所述撑臂(500)包括支杆(510),所述支杆(510)的底端安装有滑座(520),所述滑座(520)包括滑块(521),所述滑块(521)的顶部后壁设置有滑槽一(522),所述滑槽一(522)的后端设置有滑槽二(523),所述滑块(521)顶部的前壁开设有限位孔(524),所述滑块(521)底部的前壁连接有滑筒(525),所述滑筒(525)的筒腔内侧壁焊接有滑筒滑块(501),且滑筒滑块(501)沿滑杆滑槽(301)的内腔滑动。

2.根据权利要求1所述的一种师范生教学用远程课堂学习平台,其特征在于:所述固位铰座(002)共两组,两组所述固位铰座(002)呈前后对称状焊接在讲台台面(001)的左部台面上,所述固位铰座(002)的中部开设有铰接孔,且铰接孔贯通固位铰座(002)的前后两壁,所述固位铰座(002)的铰接孔与铰座铰杆(210)的杆体相铰接。

3.根据权利要求1所述的一种师范生教学用远程课堂学习平台,其特征在于:所述支臂(220)的杆体中部开设有滑道(221),所述滑道(221)的下方设置有铰接筒(222),且铰接筒(222)焊接在支臂(220)底部的外侧壁上,所述铰座铰杆(210)前端的支臂(220)的滑道(221)上方设置有固位孔(223),且固位孔(223)贯通支臂(220)的内外两壁。

4.根据权利要求3所述的一种师范生教学用远程课堂学习平台,其特征在于:所述支杆(510)为双头连接杆,所述支杆(510)的两端分别开设有支杆铰孔(511),所述滑槽一(522)、滑槽二(523)和限位孔(524)呈同轴心设置,所述滑槽一(522)位于滑道(221)的槽腔中,所述滑槽二(523)与支杆(510)底端的支杆铰孔(511)相铰接,所述支杆(510)顶部的支杆铰孔(511)与搭板销杆(420)相铰接。

5.根据权利要求3所述的一种师范生教学用远程课堂学习平台,其特征在于:所述扣架(600)包括连接块(610),所述连接块(610)顶端的后壁焊有扣架销杆一(620),所述扣架销杆一(620)与固位孔(223)相铰接,所述连接块(610)底端的后壁焊接有扣架销杆二(630),所述扣架销杆二(630)插接在限位孔(524)的孔腔中。

6.根据权利要求1所述的一种师范生教学用远程课堂学习平台,其特征在于:所述滑筒滑块(501)为半球状块体,且滑筒滑块(501)位于滑杆滑槽的槽腔内。
