专利号: 2020104593196
申请人: 台州市黄岩日隆模具厂(普通合伙)
专利类型:发明专利
专利状态:已下证
专利领域: 一般车辆
更新日期:2024-05-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

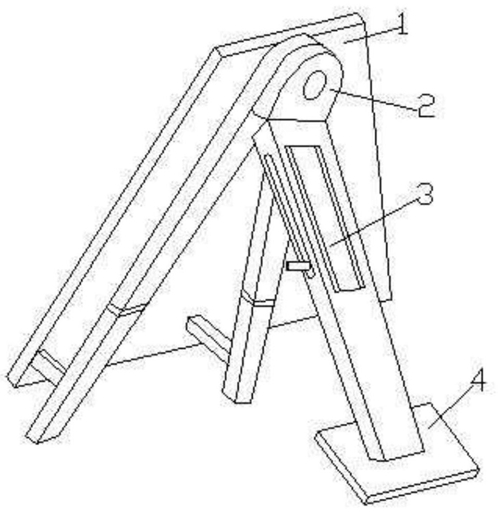

1.一种新能源汽车后视镜安装架,其特征在于,包括支撑腿(2),还包括:框架(1),其铰接在支撑腿(2)上;

伸缩架(3),其枢接在支撑腿(2)的背离框架(1)的一侧;

底座(4),其铰接在伸缩架(3)的背离支撑腿(2)的一端;

所述伸缩架(3)包括壳体(31),还包括伸缩板(32)、手柄(33)、锁定件(34)和第一转轴(35);

伸缩板(32),其沿着壳体(31)的轴向滑动的穿设于壳体(31)内且上端伸出到壳体(31)外;

第一转轴(35),其用螺纹旋接伸缩板(32)的伸出壳体(31)的一端;

手柄(33),其用螺纹旋接到伸缩板(32)上用于带动伸缩板(32)滑动;

锁定件(34),其用螺纹旋接在壳体(31)上以实现伸缩板(32)的位置固定。

2.根据权利要求1所述新能源汽车后视镜安装架,其特征在于,所述框架(1)包括相互铰接在一起的两个子框架,子框架包括:底板(13),其是梯形的用于支撑安装在其上的镜片;

边框(11),其用螺栓固定在底板(13)的边缘处;

第一调节孔(12),其穿设在底板(13)的一端处;

定位螺杆(14),其旋设在两个边框(11)相互背离的一侧且其端部伸入到边框(11)的内腔;

第二调节孔(15),其穿设在底板(13)的另一端处。

3.根据权利要求1所述新能源汽车后视镜安装架,其特征在于,支撑腿(2)包括第一连接座(26),还包括:第二连接座(25),其用螺栓固定在第一连接座(26)的一侧;

两个第二导向管(24)分别铰接在第一连接座(26)的下端的两边缘处;

伸缩件(27),其沿着第二导向管(24)的轴向穿设于第二导向管(24)内;

第一导向管(22),其套设于伸缩件(27)的背离第二导向管(24)的一端;

锁定环(23),其固定在伸缩件(27)的中部且处于第一导向管(22)和第二导向管(24)之间;

第一连接杆(21),其铰接在第一导向管(22)和框架(1)之间;

两个第一螺杆(28)分别旋接在第一导向管(22)和第二导向管(24)上;

第二连接杆(29),其铰接在第二导向管(24)和框架(1)之间。

4.根据权利要求3所述新能源汽车后视镜安装架,其特征在于,所述第一导向管(22)包括长方体状的外壳(221),还包括:导向孔(222),其沿着外壳(221)的轴向贯穿外壳(221);导向孔(222)是长方体状;

安装槽(224),其凹设于外壳(221)的内壁上;安装槽(224)是矩形的且沿着外壳(221)的轴向延伸;

导杆(223),其是圆杆状的且用螺纹旋接在安装槽(224)内;

阻挡盘(225),其是圆盘状的且旋接到导杆(223)的活动端;

垫片(226),其是圆形的;多个垫片(226)套设在导杆(223)上。

5.根据权利要求3所述新能源汽车后视镜安装架,其特征在于,所述伸缩件(27)包括长方体状的连接杆段(272),还包括:第一杆段(271),其用螺栓固定在连接杆段(272)的一端;

第二杆段(274),其用螺栓固定在连接杆段(272)的另一端;第一杆段(271)和第二杆段(274)的结构一样;

定位孔(273),其是穿设于连接杆段(272)内的圆形的孔;多个定位孔(273)沿着连接杆段(272)的轴向排列;

两个导轨(275)分别用螺栓固定在第一杆段(271)和第二杆段(274)的侧壁上;

固定槽(276),其是凹设于导轨(275)内的矩形槽且沿着导轨(275)的轴向延伸。

6.根据权利要求5所述新能源汽车后视镜安装架,其特征在于,所述导轨(275)包括长方体状的本体(2751),还包括:固定孔(2752),其是穿设在本体(2751)内的圆形孔;多个固定孔(2752)从本体(2751)的背离导杆(223)的一端起沿着本体(2751)的轴向排列;

缓冲槽(2753),其是凹设于本体(2751)内的长方体状的空腔;

伸缩孔(2754),其从靠近导杆(223)的一端起穿设在本体(2751)内且和缓冲槽(2753)连通。

7.根据权利要求1所述新能源汽车后视镜安装架,其特征在于,所述壳体(31)包括长方体状的壳子(311),还包括:伸缩腔(312),其是穿设在壳子(311)内的矩形空间;

滑槽(313),其穿透在壳子(311)的侧壁内且和伸缩腔(312)连通;

锁定孔(314),其穿设于壳子(311)的顶面上且和伸缩腔(312)连通。

8.根据权利要求1所述新能源汽车后视镜安装架,其特征在于,所述伸缩板(32)包括长方体状的板子(321),还包括:定位槽(322),其处于板子(321)的一端且从板子(321)的上表面开始向内凹陷;板子(321)是矩形的;

定位块(323),其是圆台状的且用螺纹旋接在定位槽(322)内;多个定位块(323)沿着定位槽(322)的轴向分布;

橡胶管(324),其圆管状的且绑定在板子(321)的靠近定位槽(322)的一端;

弹簧绳(325),其穿设于橡胶管(324)内且绑定在板子(321)上;

第一安装孔(326),其穿设于板子(321)的背离橡胶管(324)的一端。

9.根据权利要求1所述新能源汽车后视镜安装架,其特征在于,所述锁定件(34)包括圆盘状的端盖(341);

罩子(342),其是圆台状的且螺纹旋接在端盖(341)上;罩子(342)的内部是空腔且内壁上凹设有螺纹。
