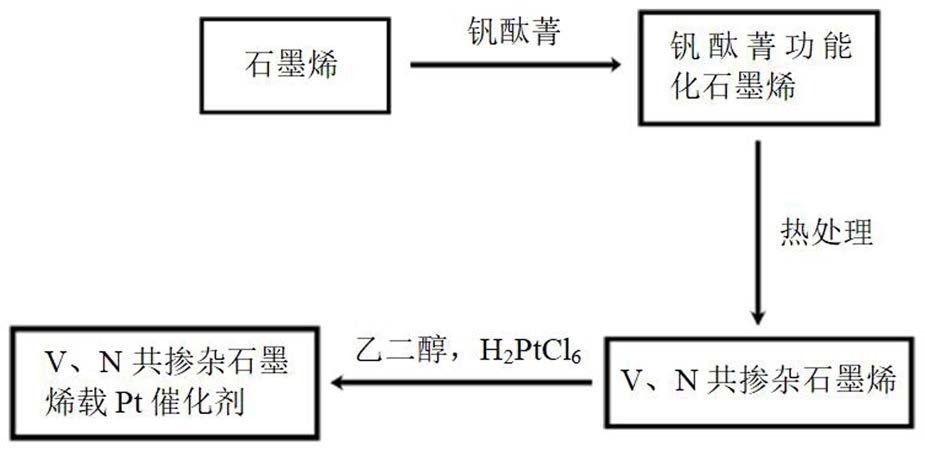

1.一种V、N共掺杂石墨烯载Pt催化剂的制备方法，其特征在于，包括如下步骤：

1）称取20 mg石墨烯和15-50 mg钒酞菁，均匀混合于装有20 mL三次蒸馏水的反应釜中，在80-120℃下水热处理10 h后再静置0.5 h使其自然冷却至室温，然后以无水乙醇洗涤产物并离心，60℃下真空干燥18 h即可得到钒酞菁功能化石墨烯复合材料；

2）将40 mg钒酞菁功能化石墨烯均匀地平铺于燃烧舟中，置于石英管式炉内在氮气氛围下于500-1000℃热处理4 h，即可制得V、N共掺杂石墨烯载体；

3）称取V、N共掺杂石墨烯载体5-20 mg，加入到20 mL乙二醇中，超声分散2 h至两者混合均匀，然后往上述分散液中缓慢滴加0.667 mL 0.0193 M的H2PtCl6溶液，继续超声处理1 h后移入30 mL的反应釜中，于120-190℃下反应24 h，所得产物经洗涤、离心和真空干燥后，即可获得V、N共掺杂石墨烯载Pt催化剂。

2.用权利要求1所述制备方法制得的V、N共掺杂石墨烯载Pt催化剂。

3.权利要求2所述V、N共掺杂石墨烯载Pt催化剂在直接甲醇燃料电池阳极反应过程中的应用。
