1.一种CoAl‑LDH/PANI修饰电极的制备方法，其特征在于，具体步骤如下：S1，类水滑石LDH的制备：以疏水性离子液体BmimPF6、TX‑100和水微乳液体系为介质，制备混合盐微乳液A、碱微乳液B，混合盐微乳液A的水相为Co(NO3)2·6H2O、Al(NO3)3·9H2O水溶液，碱微乳液B的水相为NaOH水溶液；根据微乳液中含水量不同，采用双微乳液共深沉的方法，将碱微乳液B逐滴加入到混合盐微乳液A中，室温下混合搅拌12h，静置老化12h，10000转离心10min，依次用乙醇和水洗涤，得到果冻状CoAl‑LDH凝胶：CoAl‑LDH0.25，CoAl‑LDH0.2和CoAl‑LDH0.1；S2，聚苯胺PANI的制备：采用上述微乳液体系，配制苯胺微乳液A和引发剂微乳液B；采用双微乳液的方法，冰水浴条件下，将引发剂微乳液B逐滴加入到苯胺微乳液A中，搅拌混合，反应8h，10000r离心10min，依次用乙醇和水洗涤，得到翠绿色的PANI；S3，CoAl‑LDH/PANI的制备：按CoAl‑LDH:PANI质量比为1:1的比例将CoAl‑LDH和PANI混合，将CoAl‑LDH样品的乙醇分散液分别和PANI乙醇分散液超声混合反应6h，10000r离心10min，去离子水洗涤后分别得CoAl‑LDH0.25/PANI，CoAl‑LDH0.2/PANI和CoAl‑LDH0.1/PANI；称取CoAl‑LDH0.1，以CoAl‑LDH0.1:PANI质量比为1:2、2:1的比例，分别制备CoAl‑LDH0.1/PANI1/2和CoAl‑LDH0.1/PANI2/1，与CoAl‑LDH:PANI质量比为1:1所得的CoAl‑LDH0.1/PANI1/1进行比较；S4，CoAl‑LDH/PANI修饰电极的制备：将直径为3mm的玻碳电极GCE用氧化铝粉末抛光打磨至镜面，分别在稀硝酸和乙醇的混合液中超声洗涤，去离子水冲洗干净；将CoAl‑LDH/PANI样品配制成浓度为1mg/mL的乙醇分散液，移液枪移取2μL的CoAl‑LDH/PANI分散液滴涂在处理好的GCE表面，保持洁净状态下室温干燥，制得修饰电极CoAl‑LDH/PANI/GCE。2.根据权利要求1所述的一种CoAl‑LDH/PANI修饰电极的制备方法，其特征在于，所述步骤S1中，混合盐微乳液A和碱微乳液B的三组分含量相同；微乳液A的含水量不同，微乳液A的水相为0.2M的Co(NO3)2·6H2O、0.1M的Al(NO3)3·9H2O的混合盐水溶液，微乳液B的水相为0.7M的NaOH水溶液。3.根据权利要求1所述的一种CoAl‑LDH/PANI修饰电极的制备方法，其特征在于，所述步骤S1中，制备CoAl‑LDH0.25，CoAl‑LDH0.2、CoAl‑LDH0.1三个样品时微乳液体系的体积百分比分别为：LDH0.25的BmimPF6:TX‑100:水为1.25:36.25:12.5；LDH0.2的BmimPF6:TX‑100:水为1.25:38.75:10；LDH0.1的BmimPF6:TX‑100:水为1.25:43.75:5；总体积均为50mL，三种微乳液体系中水含量所占的体积比分别为0.25，0.2和0.1。4.根据权利要求1所述的一种CoAl‑LDH/PANI修饰电极的制备方法，其特征在于，所述步骤S2中，所述微乳液体系各组分的体积比为BmimPF6:TX‑100:水＝0.025:0.725:0.25的比例。5.根据权利要求1所述的一种CoAl‑LDH/PANI修饰电极的制备方法，其特征在于，所述步骤S2中，苯胺微乳液A的配制方法为：取0 .2‑0 .8mL苯胺溶液，加入1‑1 .6mL浓盐酸和7.05mL去离子水，超声混合均匀后加入26.1mL  TX‑100和0.5‑1.3mLBmimPF6搅拌均匀；引发

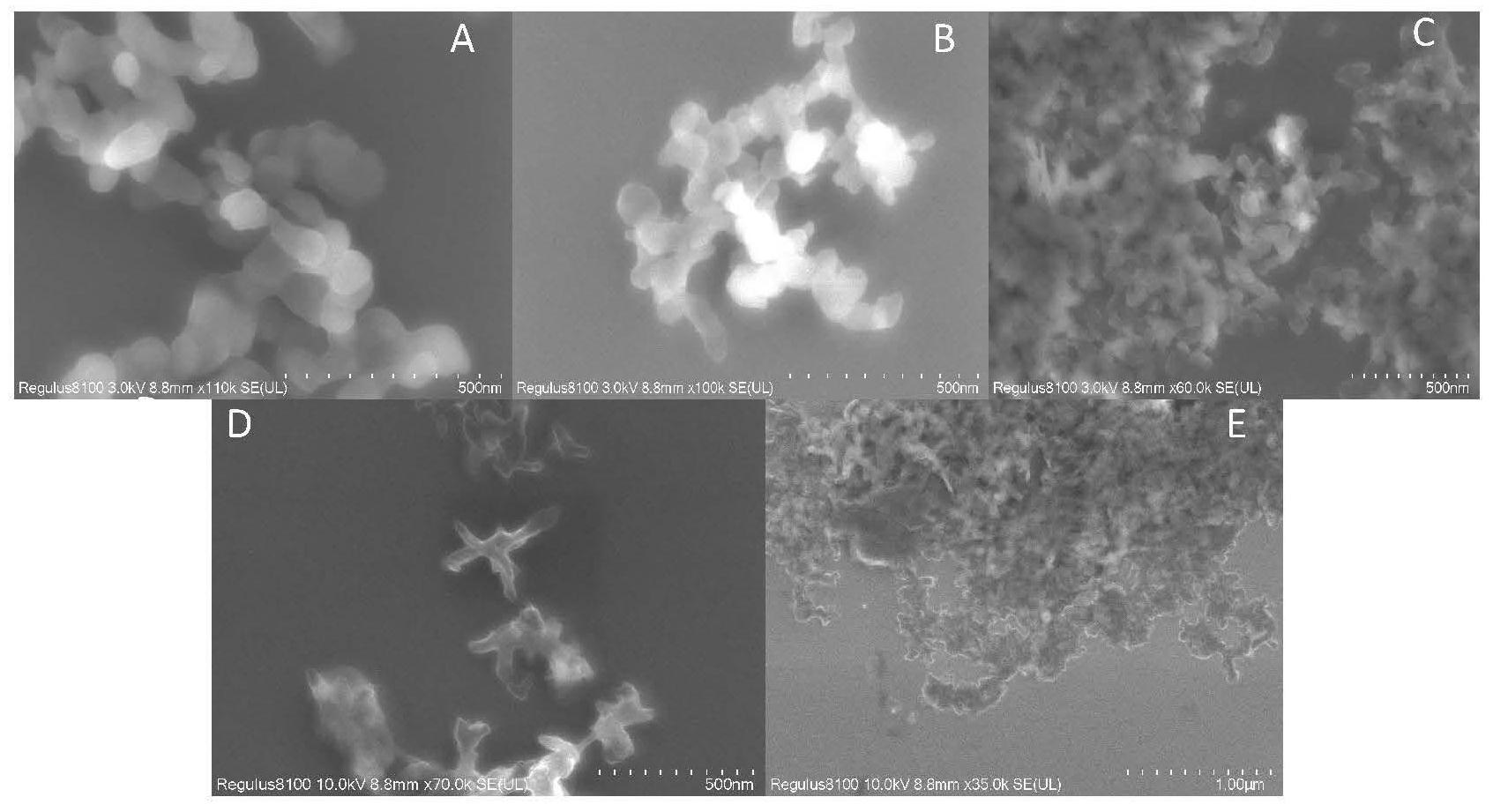

剂微乳液B的配制方法：准确称0 .3‑0 .9g过硫酸铵溶解于3 .5mL去离子水中，加入9 .50‑10.50mL  TX‑100和0.35mL  BmimPF6搅拌均匀。6.根据权利要求1‑5任一项所述的一种CoAl‑LDH/PANI修饰电极的制备方法的应用，其特征在于，所述方法制备所得的修饰电极用于同时检测农药甲萘威和异丙威。
