专利号: 2020104628778
申请人: 安徽兴财智能科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 一般车辆
更新日期:2024-02-28
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

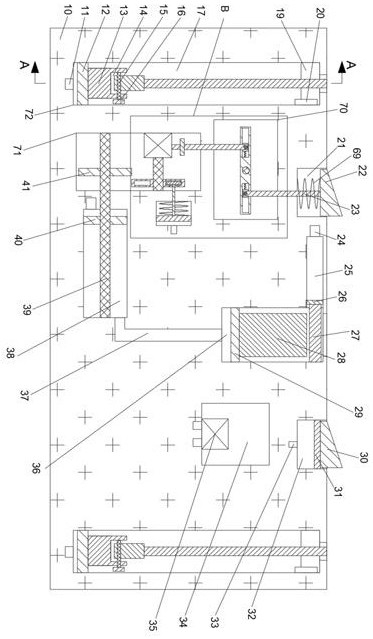

1.一种电动车安全充电桩,包括机壳,其特征在于:所述机壳内设有上端开口与外界连通的升降腔,所述机壳内设有两个关于所述升降腔左右位置对称的容纳腔,所述升降腔上侧左端壁内设有阻挡腔,所述阻挡腔左端壁内设有控制腔,所述控制腔下端壁内设有转换腔,所述转换腔下端壁内设有驱动腔,所述驱动腔右端壁内设有运动腔,所述驱动腔下侧右端壁内设有液压腔,所述机壳内设有连通所述液压腔与所述升降腔的传输腔,所述升降腔右端壁内设有油箱,所述油箱上端壁内设有滑动腔,所述容纳腔上端设有贯穿所述容纳腔的收纳腔,所述控制腔、所述滑动腔、所述转换腔、所述驱动腔以及所述运动腔构成一个检测机构,所述驱动腔、所述液压腔、所述升降腔以及所述阻挡腔构成一个升降机构,所述收纳腔、所述容纳腔以及所述油箱构成一个安全机构,所述检测机构包括所述控制腔内设有的上端位于外界且为三角形状的第一压板,所述控制腔内设有连接所述控制腔下端壁与所述第一压板的升降弹簧,所述滑动腔内设有上端位于外界且为三角形状的第二压块,所述第二压块下端面固定连接有滑动连接于所述滑动腔的滑动板,所述升降机构包括所述升降腔内滑动连接的升降板,所述升降板上端面固定连接有充电桩,所述充电桩可为电动车充电,所述安全机构包括所述容纳腔内设有的第一旋转杆与第二旋转杆,所述第一旋转杆与所述第二旋转杆之间设有弹性布,所述弹性布为褶皱的弹性布,所述第一旋转杆与所述第二旋转杆旋转可将所述弹性布展开;

所述检测机构包括所述转换腔后端壁内转动连接的旋绕轴,所述旋绕轴前端固定连接有旋转板,所述旋转板内设有两个左右位置对称的移动腔,所述移动腔内设有滑块,所述移动腔内设有连接所述移动腔靠近所述旋绕轴一端壁与所述滑块的连接弹簧,右侧所述滑块前端转动连接有旋转销,左侧所述滑块前端转动连接有转动销,右侧所述旋转销前端固定连接有上端与所述第一压板下端面固定连接的升降杆,所述驱动腔左端壁固定连接有驱动电机,所述驱动电机动力连接有驱动轴,所述驱动轴滑动连接有移动摩擦轮,所述移动摩擦轮内设有环形槽,所述环形槽内滑动连接有弧形块,所述驱动电机上端设有可启动所述驱动电机的开关,所述转动销前端固定连接有下端位于所述驱动腔内的接触杆,所述接触杆下端面固定连接有与所述开关接触的接触板,所述运动腔内滑动连接有运动板,所述运动板左端面固定连接有另一端与所述弧形块固定连接的中间杆,所述运动腔内设有连接所述运动腔左端壁与所述运动板的复位弹簧,所述机壳内设有连通所述滑动腔与所述运动腔的传输管道;

所述升降机构包括所述驱动腔左端壁转动连接的右端位于所述液压腔内的转动轴,所述转动轴左端固定连接有能够与所述移动摩擦轮啮合的转动摩擦轮,所述转动轴右端螺纹配合设有滑动连接于所述液压腔内的推板,所述机壳内设有连通所述阻挡腔与所述液压腔的连接腔,所述阻挡腔内滑动连接有移动板,所述移动板右端面固定连接有右端位于所述升降腔内的保护板;

所述安全机构包括所述容纳腔内滑动连接的液压板,所述机壳内设有连通两个所述容纳腔与所述油箱的两个连接管道,所述油箱与两个所述连接管道连通处设有油泵,所述液压板上端面固定连接有升降块,所述升降块上端设有前后两端以及上端开口与所述容纳腔连通的旋转腔,所述旋转腔左端壁转动连接有右端位于所述容纳腔内的第一旋转轴,所述第一旋转轴左端固定连接有第一旋转块,所述第一旋转块上端固定连接有所述第一旋转杆,所述旋转腔左端壁转动连接有右端位于所述容纳腔内的第二旋转轴,所述第二旋转轴固定连接有第二旋转块,所述第二旋转块上端固定连接有所述第二旋转杆,所述容纳腔内设有两个分别固定连接于所述第一旋转轴右端壁与所述第二旋转轴右端壁的旋转齿轮,所述容纳腔右端壁固定连接有两个能够与所述旋转齿轮啮合的旋转齿条;

所述油泵与所述驱动电机可远程启动,所述旋转齿轮上升到最高处时,所述旋转齿条与所述旋转齿轮啮合且带动所述旋转齿轮转动四分之一圈,所述机壳前后端为墙体,所述升降腔、传输腔、液压腔、滑动腔、传输管道、连接管道、容纳腔和运动腔内有液压油。
