专利号: 2020104643689
申请人: 张顺利
专利类型:发明专利
专利状态:已下证
专利领域: 给水;排水
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

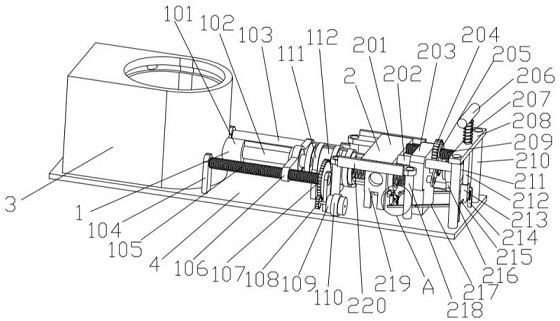

1.一种具有疏通堵塞功能的马桶,包括伸缩模块(1)、触发模块(2)、马桶座(3)和底板(4),所述底板(4)上表面的左端固定连接有马桶座(3),马桶座(3)的右侧设置有伸缩模块(1),所述的伸缩模块(1)包括伸缩桶(101)、伸缩杆(102)、防转光杆(103)、转动杆支架(104)、伸缩丝杠(105)、驱动架(106)、驱动齿轮(107)、驱动主动齿轮(108)、驱动电机(109)、驱动电机支架(110)、压力桶支架(111)和压力桶(112),所述马桶座(3)右侧面的底部开设有通孔,通孔内插接有伸缩桶(101),伸缩桶(101)的内滑动连接有伸缩杆(102),所述伸缩桶(101)外表面的右端固定连接有驱动架(106),驱动架(106)的前端螺纹连接有伸缩丝杠(105),伸缩丝杠(105)的左端与转动杆支架(104)转动连接,所述伸缩丝杠(105)的右端固定连接有驱动齿轮(107),驱动齿轮(107)的外表面齿轮连接有驱动主动齿轮(108),驱动主动齿轮(108)的右方设置有驱动电机(109),驱动电机(109)的输出轴与驱动主动齿轮(108)固定连接,所述驱动电机(109)与底板(4)通过驱动电机支架(110)固定连接,所述驱动齿轮(107)与转动杆支架(104)转动连接,所述驱动架(106)的背面通过防转光杆(103)滑动连接,所述防转光杆(103)的左右两端均通过转动杆支架(104)与底板(4)固定连接,所述伸缩杆(102)的右端固定连接有压力桶(112),压力桶(112)与底板(4)通过压力桶支架(111)固定连接;

所述的触发模块(2)包括归位板(201)、归位防转杆(202)、归位支架(203)、归位螺母齿轮(204)、螺母齿轮限位板(205)、拉动杆(206)、归位弹簧(207)、支撑板(208)、归位丝杠(209)、归位板支架(210)、归位驱动电机(211)、驱动杆(212)、连接块(213)、联动杆限位板(214)、联动杆(215)、归位驱动电机支架(216)、触发杠杆(217)、归位滑轨支架(218)、压力塞滑架(219)、归位板滑轨(220)、压力塞(221)、压力弹簧(222)、归位主动齿轮(223)、触发杆(224)、触发销(225)、触发弹簧(226)和触发销支架(227),所述压力桶(112)的内壁滑动连接有压力塞(221),所述压力塞(221)的外表面与压力塞滑架(219)滑动连接,所述压力塞(221)的上表面卡接有归位板(201),归位板(201)的右侧面的前端固定连接有归位防转杆(202),归位防转杆(202)与归位支架(203)滑动连接,所述归位板(201)右侧面的后端固定连接有归位丝杠(209),归位丝杠(209)与归位支架(203)滑动连接,所述归位支架(203)右侧面的右端设置有归位螺母齿轮(204),归位螺母齿轮(204)与归位丝杠(209)螺纹连接,所述归位螺母齿轮(204)的侧面转动连接有螺母齿轮限位板(205),螺母齿轮限位板(205)与归位支架(203)固定连接,所述归位螺母齿轮(204)的外表面齿轮连接有归位主动齿轮(223),归位主动齿轮(223)的右方设置有归位驱动电机(211),归位驱动电机(211)的输出轴与归位主动齿轮(223)固定连接,所述归位驱动电机(211)与归位支架(203)通过归位驱动电机支架(216)固定连接,所述归位支架(203)与压力塞(221)内壁底部的相对面之间设置有压力弹簧(222),所述归位板(201)下表面的前后两侧均滑动连接有归位板滑轨(220),归位板滑轨(220)与底板(4)通过归位滑轨支架(218)固定连接,所述压力塞(221)下下表面的右端卡接有触发销(225),触发销(225)与触发销支架(227)活动连接,所述触发销(225)与触发弹簧(226)活动连接,所述触发销(225)的右端固定连接有触发杆(224),触发杆(224)的前后两端均搭接有触发杠杆(217),触发杠杆(217)与归位支架(203)通的侧面活动连接,所述前后两个触发杠杆(217)的右端通过联动杆(215)固定连接,并且联动杆(215)与联动杆限位板(214)滑动连接,所述联动杆(215)的外表面的中部活动连接有连接块(213),连接块(213)的顶端固定连接有驱动杆(212),驱动杆(212)的外表面滑动连接有支撑板(208),支撑板(208)与底板(4)通过归位板支架(210)固定连接,所述驱动杆(212)的顶端固定连接有拉动杆(206),拉动杆(206)与支撑板(208)的相对面之间设置有归位弹簧(207)。

2.根据权利要求1所述的一种具有疏通堵塞功能的马桶,其特征在于:所述伸缩桶(101)与马桶座(3)右侧开设通孔的内壁滑动连接。

3.根据权利要求1所述的一种具有疏通堵塞功能的马桶,其特征在于:所述压力塞(221)与压力桶(112)的轴心同轴,并且压力桶(112)的内壁与压力塞(221)的外表面之间涂抹有润滑油。

4.根据权利要求1所述的一种具有疏通堵塞功能的马桶,其特征在于:所述归位支架(203)与归位防转杆(202)滑动连接,所述归位丝杠(209)与归位支架(203)滑动连接,并且所述归位支架(203)与底板(4)固定连接。

5.根据权利要求1所述的一种具有疏通堵塞功能的马桶,其特征在于:所述压力弹簧(222)的左端与压力塞(221)固定连接,所述压力弹簧(222)的右端与归位支架(203)固定连接。

6.根据权利要求1所述的一种具有疏通堵塞功能的马桶,其特征在于:所述触发弹簧(226)的顶端与触发销(225)活动连接,所述触发弹簧(226)的底端与底板(4)的上表面固定连接。

7.根据权利要求1所述的一种具有疏通堵塞功能的马桶,其特征在于:所述归位弹簧(207)环绕在支撑板(208)的外表面,并且归位弹簧(207)的顶端和底端分别与拉动杆(206)和支撑板(208)固定连接。

8.根据权利要求1所述的一种具有疏通堵塞功能的马桶,其特征在于:所述压力弹簧(222)的线径为压力塞(221)内径的三分之二。
