1.一种激光熔覆制备Al‑Cr复合涂层的方法，其特征在于，包括以下步骤：S1.将Al粉和Cr粉混合均匀，然后用铝箔纸包裹，于30‑40℃条件下，干燥30‑120min；其中，Cr粉质量占Al粉质量的10‑80％；

S2.用砂纸磨掉铝合金板表面的氧化层，清洗吹干后，对表面进行喷砂；

S3.采用激光熔覆技术将S1所得干燥的Al‑Cr混合物在经S2处理后的铝合金表面熔覆为Al‑Cr复合涂层，即可。

2.根据权利要求1所述的激光熔覆制备Al‑Cr复合涂层的方法，其特征在于，所述S1中Al粉和Cr粉的粒径均为38‑150μm。

3.根据权利要求1所述的激光熔覆制备Al‑Cr复合涂层的方法，其特征在于，所述S1中将Al粉和Cr粉置于混料机内，在转速60‑120rpm下混合2‑4h，其中，正反转间隔时间为1‑

5min。

4.根据权利要求1所述的激光熔覆制备Al‑Cr复合涂层的方法，其特征在于，所述S2中采用400‑800目的砂纸打磨。

5.根据权利要求1所述的激光熔覆制备Al‑Cr复合涂层的方法，其特征在于，所述S2中采用超声波清洗3‑10min。

6.根据权利要求1所述的激光熔覆制备Al‑Cr复合涂层的方法，其特征在于，所述S2中铝合金为7075铝合金。

7.根据权利要求1所述的激光熔覆制备Al‑Cr复合涂层的方法，其特征在于，所述S3中激光熔覆条件为：激光功率为1.0‑2.2kW，保护气体为氩气，送粉方式为同轴送粉，光斑直径为2.0‑4.0mm，正离焦量为4‑6mm，扫描速度150‑400mm/min，搭接率为30‑70％，送粉量为10‑

30g/min。

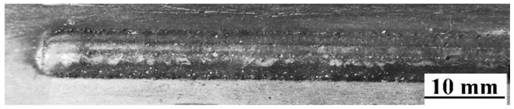

8.根据权利要求7所述的激光熔覆制备Al‑Cr复合涂层的方法，其特征在于，所述S3中激光熔覆条件为：激光功率为1.6kW，保护气体为氩气，送粉方式为同轴送粉，光斑直径为

2.5mm，正离焦量为5mm，扫描速度250mm/min，搭接率为50％，送粉量为20g/min。
