1.NBGA//RGO/PPy/Ag非对称弹性超级电容式压电传感器的制备方法,包括以下步骤:步骤一:氮硼掺杂石墨烯气凝胶电极的制备
(1)、将2mg/ml硼酸溶液、5mg/ml氧化石墨烯溶液和28%的氨水溶液按3-18:600:10的体积比混合,混合液经超声处理60-90分钟使其分布均匀;
(2)、将混合溶液置于高压反应釜120-140℃内进行水热反应12-14h,反应完成后室温下静置形成水凝胶;
(3)、取出反应釜内的水凝胶,在溶剂下透析6h,冲洗掉多余的透析液后放入-18℃环境下48h冷冻干燥,再取出样本自然干燥形成NBGA,将NBGA作为正电极材料,其中NBGA表示氮硼掺杂石墨烯气凝胶;
步骤二:RGO/PPy/Ag银掺杂聚吡咯石墨烯气凝胶电极材料的制备(1)、将3mg/ml氧化石墨烯溶液、1mg/ml的AgNO3溶液、10mg/ml的PPy乙醇液,按40:5-15:
1的体积比,混合液经超声处理60-90分钟使其分布均匀
(2)、将混合溶液置于高压反应釜120-140℃内12-14h进行水热反应,反应完成后室温下静置形成水凝胶(3)、取出反应釜内的水凝胶,在溶剂下透析6h,冲洗掉多余的透析液后放入-18℃环境下48h冷冻干燥,再取出样本自然干燥形成RGO/PPy/Ag,将RGO/PPy/Ag作为负电极材料;

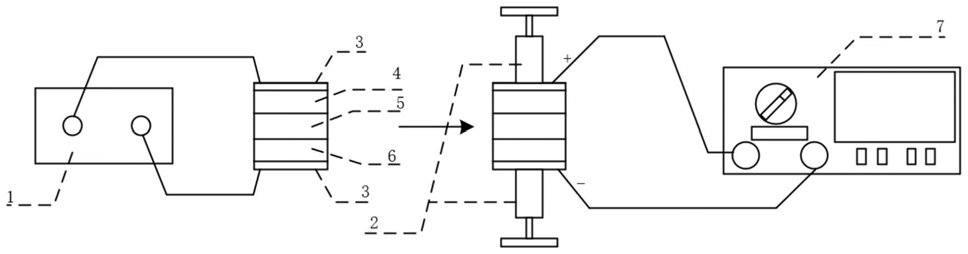

步骤三:全固态非对称超级电容式压电传感器的组装
(1)、将正负电极材料切成一定面积的薄片,取两片面积为2x2cm的镍片,正负电极材料的面积小于镍片面积,分别用压片机在10Mpa压力下将正负电极材料分别压在镍片上,压制后的镍片浸泡在6mol/L的KOH中6h;
(2)、制备KOH/PVA凝胶电解质,取适量涂覆在有正负电极材料面的镍片上,令镍片的正负电极材料面正对,按压并在室温下干燥,完成全固态非对称超级电容器的组装。
2.根据权利要求1所述的NBGA//RGO/PPy/Ag非对称弹性超级电容式压电传感器的制备方法,其特征在于:步骤一-(1)中混合液经超声处理时间为60分钟。
3.根据权利要求1所述的NBGA//RGO/PPy/Ag非对称弹性超级电容式压电传感器的制备方法,其特征在于:步骤一-(3)中所述的溶剂为水:乙醇=100:1。
