专利号: 2020104727097
申请人: 江南大学
专利类型:发明专利
专利状态:已下证
专利领域: 编织;花边制作;针织;饰带;非织造布
更新日期:2023-10-10
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

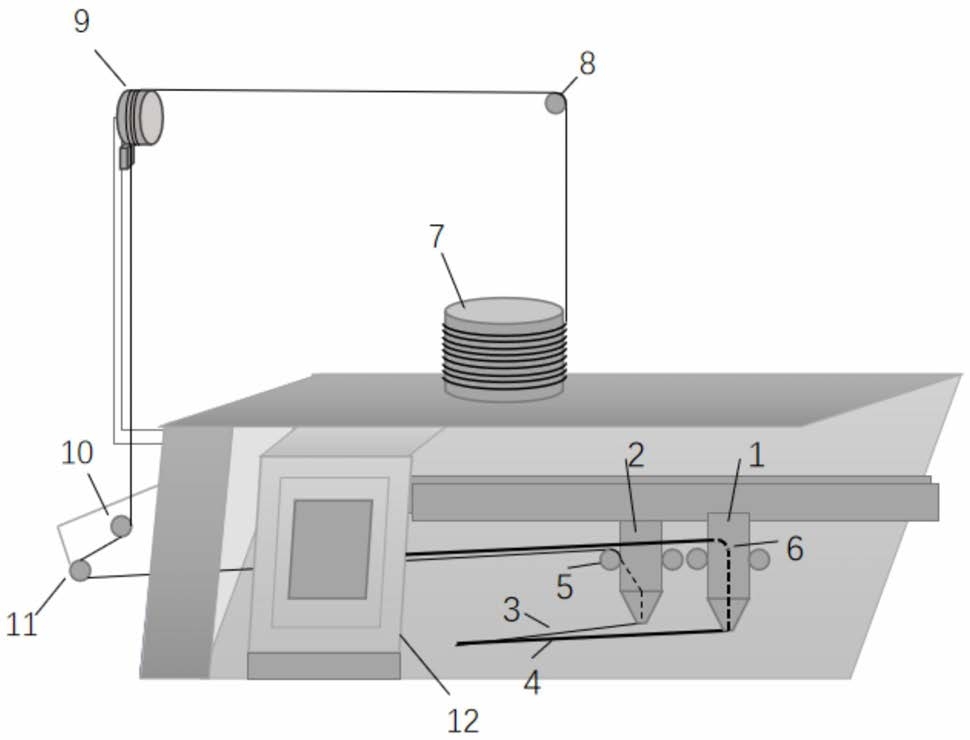

1.一种裸氨丝添纱横编针织物的纱线喂入装置,其特征在于,包括:第一纱嘴、第二纱嘴、裸氨丝筒、导纱滚轮、恒定张力送纱器、缓冲滚轮、缓冲臂、横机机头、横机;

所述第一纱嘴和第二纱嘴设于横机的纱嘴轨道上,所述裸氨丝筒设于横机机头上部的纱架上,所述缓冲滚轮、缓冲臂设于横机机头的一侧,所述恒定张力送纱器设于缓冲滚轮的上侧,所述导纱滚轮设于恒定张力送纱器一侧;

所述第一纱嘴的上部两侧分别有一个导纱滚轮,所述第一纱嘴的中部两侧分别有一个导纱瓷眼,所述第一纱嘴的底部为喂纱孔,所述第一纱嘴和第二纱嘴结构相同,所述第一纱嘴用于喂入普通纱线,所述第二纱嘴用于喂入裸氨丝,所述第一纱嘴设置在第二纱嘴的一侧且所述第一纱嘴设置的水平位置比第二纱嘴低;所述普通纱线和氨纶丝构成垫纱纵角差。

2.如权利要求1所述的一种裸氨丝添纱横编针织物的纱线喂入装置,其特征在于,所述普通纱线通过导纱瓷眼直接进入第一纱嘴,所述裸氨丝依次通过导纱滚轮、导纱瓷眼进入第二纱嘴。

3.如权利要求2所述的一种裸氨丝添纱横编针织物的纱线喂入装置,其特征在于,所述垫纱纵角差的范围为:15-25°。

4.如权利要求3所述的一种裸氨丝添纱横编针织物的纱线喂入装置,其特征在于,所述恒定张力送纱器可选型号为:KTF恒张力送纱器或EFS恒张力送纱器。

5.如权利要求1所述的一种裸氨丝添纱横编针织物的纱线喂入装置,其特征在于,所述第一纱嘴和第二纱嘴用一个具有高低穿纱孔的单纱嘴代替,所述具有高低穿纱孔的单纱嘴包括高喂纱孔、低喂纱孔,所述高喂纱孔用于喂入氨纶丝,所述低喂纱孔用于喂入普通纱线。

6.如权利要求5所述的一种裸氨丝添纱横编针织物的纱线喂入装置,其特征在于,裸氨丝的输纱路径包括:裸氨丝由裸氨丝筒传输到导纱滚轮,再经过恒定张力送纱器进行张力控制。

7.如权利要求6所述的一种裸氨丝添纱横编针织物的纱线喂入装置,其特征在于,所述恒定张力送纱器位置在缓冲滚轮的正上方,以简化裸氨丝的输纱路径,减小摩擦角,稳定张力波动。

8.如权利要求7所述的一种裸氨丝添纱横编针织物的纱线喂入装置,其特征在于,在裸氨丝添纱横编针织物的设计过程中,采用普通纱线为面纱,裸氨丝为地纱。

9.如权利要求8所述的一种裸氨丝添纱横编针织物的纱线喂入装置,其特征在于,所述普通纱线为48NM/2羊毛纱或普通化纤纱线、功能性纱线中的一种或者一种以上,所述裸氨丝为70D裸氨丝。

10.一种根据权利要求1-9任一所述装置的裸氨丝添纱横编针织物的织造方法,其特征在于,包括如下步骤:步骤一:裸氨丝从裸氨丝筒通过导纱滚轮进入恒定张力送纱器,由恒定张力送纱器进行张力平衡后,依次传入缓冲滚轮、缓冲臂,通过缓冲臂的上下摆动控制裸氨丝的余量;

步骤二:当横机机头左右移动带动第二纱嘴进行编织时,会产生一部分纱线余量,纱线使张力变小,此时恒定张力送纱器检测到张力变化,不再进行送纱;

步骤三:缓冲臂通过回弹将纱线余量吸收一部分,使纱线张力增大,从而使裸氨丝获得稳定的张力;

步骤四:普通纱线通过第二纱嘴输送纱线,与裸氨丝喂入的第一纱嘴同时被机头带动,被横机上的同一织针钩取,由于裸氨丝垫纱纵角大于普通纱线垫纱纵角,使得编织时普通纱线覆盖在裸氨丝上,从而得到裸氨丝添纱针织产品。
