1.一种磷酸铁锂-磷酸钒钠-碳复合材料的制备方法，其特征在于：包括以下步骤：制备磷酸铁锂-碳复合材料；

将磷酸铁锂-碳复合材料与磷酸钒钠前驱体混合后球磨；

经球磨后的混合原料在保护气氛中煅烧。

2.根据权利要求1所述的一种磷酸铁锂-磷酸钒钠-碳复合材料的制备方法，其特征在于：所述磷酸铁锂-碳复合材料的制备方法包括：将硝酸铁、磷酸氢铵和硝酸锂加入去离子水溶解，然后加入蔗糖混匀；将混合液于80℃搅拌，直到得到流变体；将流变体于100℃干燥后，再于260℃、Ar气氛下煅烧2h，得到磷酸铁锂-碳材料前驱体；将磷酸铁锂-碳材料前驱体冷却到室温后，于1500rpm球磨30min，再于650℃、Ar气氛下煅烧9h，得到磷酸铁锂-碳复合材料。

3.根据权利要求1所述的一种磷酸铁锂-磷酸钒钠-碳复合材料的制备方法，其特征在于：所述磷酸钒钠前驱体的制备方法包括：将碳酸钠、磷酸二氢铵和五氧化二钒混合后加入乙醇球磨6h；然后烘干除去乙醇，于300℃煅烧，得到磷酸钒钠前驱体。

4.根据权利要求1所述的一种磷酸铁锂-磷酸钒钠-碳复合材料的制备方法，其特征在于：所述磷酸铁锂-碳复合材料与磷酸钒钠前驱体的质量比为(99～90):(1～10)。

5.根据权利要求1所述的一种磷酸铁锂-磷酸钒钠-碳复合材料的制备方法，其特征在于：所述磷酸铁锂-碳复合材料与磷酸钒钠前驱体混合球磨的条件为：球磨转速为200～

400rpm，球磨时间为2～4h。

6.根据权利要求1所述的一种磷酸铁锂-磷酸钒钠-碳复合材料的制备方法，其特征在于：所述煅烧条件为：煅烧温度为600～800℃，煅烧时间为4～10h。

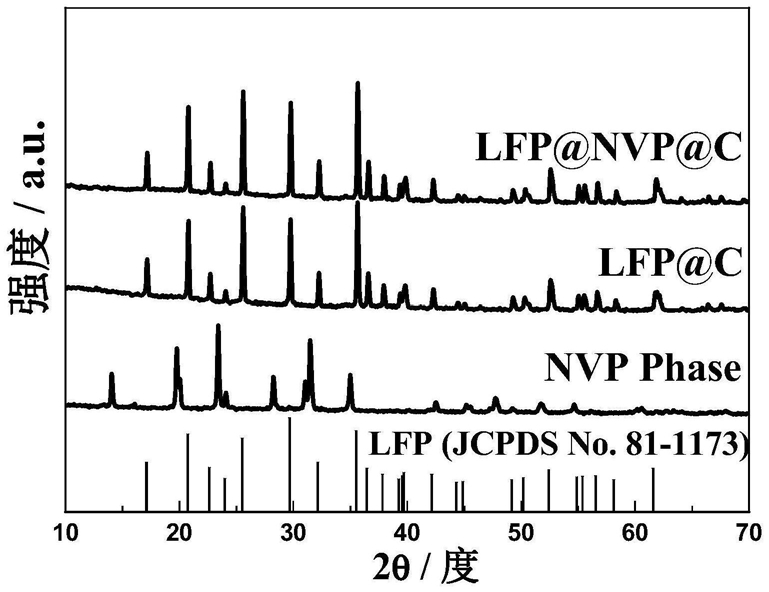

7.一种磷酸铁锂-磷酸钒钠-碳复合材料，其特征在于：是采用权利要求1～6任意一项所述的制备方法制得，该复合材料具有多层核壳结构。

8.根据权利要求7所述的一种磷酸铁锂-磷酸钒钠-碳复合材料，其特征在于：所述多层核壳结构的核为磷酸铁锂，最外层为碳层，磷酸钒钠位于碳层和磷酸铁锂之间，并且中间层磷酸钒钠具有三维结构。

9.一种锂离子电池正极，其特征在于：包括权利要求7或8所述的磷酸铁锂-磷酸钒钠-碳复合材料。

10.一种锂离子电池，其特征在于：是采用权利要求9所述的锂离子电池正极。
