专利号: 2020104783858
申请人: 浙江工业大学
专利类型:发明专利
专利状态:已下证
专利领域: 干燥
更新日期:2023-12-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

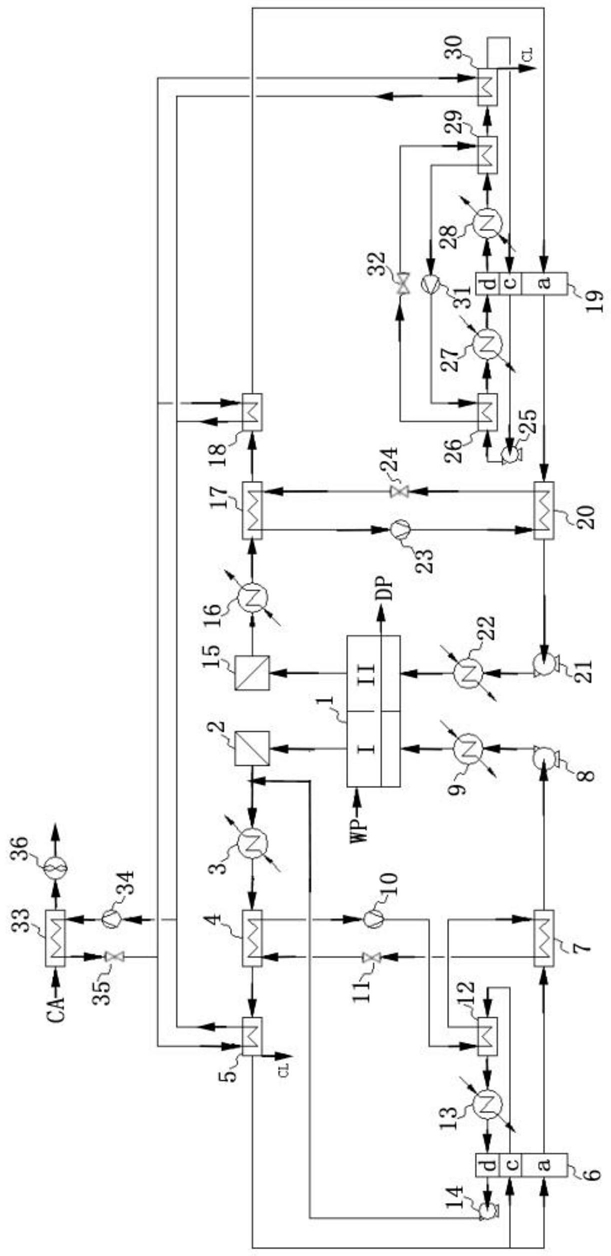

1.一种热敏性物料闭路循环吸附除湿二级干燥系统,其特征在于包括干燥器(1)和湿物料进料装置,所述干燥器(1)包括气路相通的第一干燥区(Ι)和第二干燥区(Ⅱ),湿物料进料装置用以将湿物料排入到第一干燥区(Ι)内,第二干燥区(Ⅱ)侧部的出料口通过星形出料器通接有产品收集箱;所述第一干燥区(Ι)底部进气口和第二干燥区(Ⅱ)底部进气口通入不同温度、湿度的气体;第一干燥区(Ι)内的进风温度高于第二干燥区(Ⅱ)内的进风温度;

所述第一干燥区(Ι)顶部出气口通接有第一气固分离器(2),第一气固分离器(2)的出气口依次通过第一预冷器(3)、用于冷却的第一蒸发器(4)与用于冷凝的第二蒸发器(5)的进气口由管路连接,第二蒸发器(5)出气口分为两路,一路通过第一级除湿转轮(6)的吸附除湿区(a)、用于预热的第一冷凝器(7)、第一循环风机(8)和第一加热器(9)与第一干燥区(Ι)底部进气口由管路连接,构成一级干燥气体循环回路;

第二蒸发器(5)的另一路出气口通过管路与第一级除湿转轮(6)的冷吹区(c)进气口连接,第一级除湿转轮(6)的冷吹区(c)出气口通过用于预热的第二冷凝器(12)、第二加热器(13)、第一级除湿转轮(6)的脱附再生区(d)、第一再生风机(14)与第一预冷器(3)进气口由管路连接,构成一级再生气体循环回路。

2.如权利要求1所述的一种热敏性物料闭路循环吸附除湿二级干燥系统,其特征在于所述干燥器(1)为发生对流干燥的干燥器,采用流化床干燥器、厢式干燥器或气流干燥器;

所述第一干燥区(Ι)和第二干燥区(Ⅱ)的进风干燥气体相同,采用空气或氮气。

3.如权利要求1所述的一种热敏性物料闭路循环吸附除湿二级干燥系统,其特征在于所述第二干燥区(Ⅱ)顶部出气口通接有第二气固分离器(15),第二气固分离器(15)出气口依次通过第二预冷器(16)、用于冷却的第三蒸发器(17)、用于冷却的第四蒸发器(18)、第二级除湿转轮(19)的吸附除湿区(a)、用于预热的第三冷凝器(20)、第二循环风机(21)和第三加热器(22)与第二干燥区(Ⅱ)底部进气口由管路连接,构成二级干燥气体循环回路;

所述第二级除湿转轮(19)的冷吹区(c)出口依次通过第二再生风机(25)、用于预热的第四冷凝器(26)、第四加热器(27)、第二级除湿转轮(19)的脱附再生区(d)、第三预冷器(28)、用于冷却的第五蒸发器(29)、用于冷凝的第六蒸发器(30)与第二级除湿转轮(19)的冷吹区(c)进口由管路连接,构成二级再生气体循环回路。

4.如权利要求1所述的一种热敏性物料闭路循环吸附除湿二级干燥系统,其特征在于所述第二干燥区(Ⅱ)顶部出气口通接有第二气固分离器(15),第二气固分离器(15)出气口依次通过用于冷却的第三蒸发器(17)、第四预冷器(37)、第二级除湿转轮(19)的吸附除湿区(a)、用于预热的第三冷凝器(20)、第二循环风机(21)和第三加热器(22)与第二干燥区(Ⅱ)底部进气口由管路连接,构成二级干燥气体循环回路;

所述第二级除湿转轮(19)的冷吹区(c)出口依次通过第二再生风机(25)、用于预热的第四冷凝器(26)、第四加热器(27)、第二级除湿转轮(19)的脱附再生区(d)、用于冷却的第五蒸发器(29)与第二级除湿转轮(19)的冷吹区(c)进口由管路连接,构成二级再生气体循环回路。

5.根据权利要求3或4所述的一种热敏性物料闭路循环吸附除湿二级干燥系统,其特征在于还包括第三压缩机(31)和第三节流阀(32);所述第四冷凝器(26)和第五蒸发器(29)均是采用换热器结构,所述第三压缩机(31)的出口依次通过第四冷凝器(26)的热通道、第三节流阀(32)、第五蒸发器(29)的冷通道与第三压缩机(31)的进口由管路连接,构成三级热泵循环系统;所述三级热泵循环系统的循环管路中填充有换热介质。

6.根据权利要求3或4所述的一种热敏性物料闭路循环吸附除湿二级干燥系统,其特征在于还包括第二压缩机(23)和第二节流阀(24);所述第三蒸发器(17)和第三冷凝器(20)均采用换热器结构,所述第二压缩机(23)的出口依次通过第三冷凝器(20)的热通道、第二节流阀(24)、第三蒸发器(17)的冷通道与第二压缩机(23)的进口由管路连接,构成二级热泵循环系统;所述二级热泵循环系统的循环管路中填充有换热介质。

7.根据权利要求3或4所述的一种热敏性物料闭路循环吸附除湿二级干燥系统,其特征在于还包括第一节流阀(11)和第一压缩机(10);所述第一蒸发器(4)、第一冷凝器(7)和第二冷凝器(12)均采用换热器结构,所述第一压缩机(10)的出口依次通过第二冷凝器(12)的热通道、第一冷凝器(7)的热通道与第一节流阀(11)进口由管路连接,所述第一节流阀(11)出口再通过第一蒸发器(4)的冷通道与第一压缩机(10)的进口由管路连接,构成一级热泵循环系统;所述一级热泵循环系统的循环管路中填充有换热介质。

8.根据权利要求4所述的一种热敏性物料闭路循环吸附除湿二级干燥系统,其特征在于还包括第四节流阀(35)、第四压缩机(34)和第五冷凝器(33);第二蒸发器(5)和第五冷凝器(33)均是采用换热器结构,所述第四压缩机(34)的出口依次通过第五冷凝器(33)的热通道、第四节流阀(35)、第二蒸发器(5)的冷通道与第四压缩机(34)的进口由管路连接,构成四级热泵循环系统;所述四级热泵循环系统的循环管路中填充有换热介质。

9.根据权利要求3所述的一种热敏性物料闭路循环吸附除湿二级干燥系统,其特征在于还包括第四节流阀(35)、第四压缩机(34)和第五冷凝器(33);第二蒸发器(5)、第四蒸发器(18)、第六蒸发器(30)和第五冷凝器(33)均是采用换热器结构;第四节流阀(35)的出口分为三路,分别通过第二蒸发器(5)的冷通道、第四蒸发器(18)的冷通道和第六蒸发器(30)的冷通道与第四压缩机(34)进口连接,第四压缩机(34)出口再通过第五冷凝器(33)的热通道与第四节流阀(35)的进口连接,构成四级热泵循环系统;所述四级热泵循环系统的循环管路中均填充有换热介质。

10.根据权利要求3所述的一种热敏性物料闭路循环吸附除湿二级干燥系统,其特征在于所述第二蒸发器(5)的出风口管路连接有第一排液管,第一排液管上设有控制阀,第二蒸发器(5)冷凝得到的冷凝液经第一排液管排出;第六蒸发器(30)的出风口管路连接有第二排液管,第二排液管上设有控制阀,第六蒸发器(30)冷凝得到的冷凝液经第二排液管排出;

所述湿物料进料装置包括进料仓、星形出料器和螺旋进料机,进料仓通过所述星形出料器与螺旋进料机的进口由管路连接,螺旋进料机的出口与第一干燥区(I)的物料进口由管路连接。
