专利号: 2020104790141
申请人: 安徽汇新信息科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 工程元件或部件;为产生和保持机器或设备的有效运行的一般措施;一般绝热
更新日期:2024-02-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

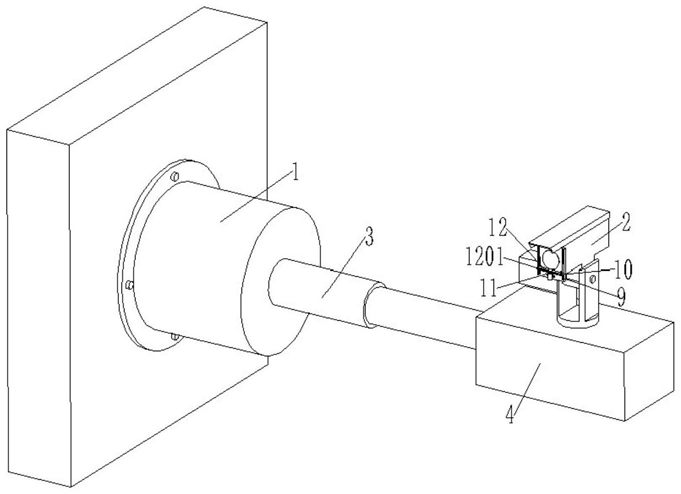

1.一种计算机集成控制中心用监控系统,其特征在于:包括罩体(1)、摄像机主体(2)、第一传动齿轮组(5)、第二传动齿轮组(8)和清理装置(12),所述第一传动齿轮组(5)包含有第一齿轮(51)、第二齿轮(52),所述第一齿轮(51)一侧设置在第一转轴上,第一齿轮(51)啮合连接设置有第二齿轮(52),所述第二齿轮(52)一体成型设置在插轴的一端、插轴的另一端设置在转动架(6)上,所述第二传动齿轮组(8)包含有第三齿轮(81)、第四齿轮(82)、第五齿轮(83)、第六齿轮(84),所述第三齿轮(81)一体成型设置在第二转轴上,第三齿轮(81)啮合连接设置有第四齿轮(82),所述第四齿轮(82)设置在转动轴的一端、转动轴的另一端设置有第五齿轮(83),所述第五齿轮(83)啮合连接设置有第六齿轮(84),所述第六齿轮(84)设置在销轴的一端,销轴贯穿设置在转动架(6)中,并且销轴上套接设置有摄像机主体(2),所述罩体(1)中设置有第一伸缩杆(3),第一伸缩杆(3)另一端通过螺钉固定连接设置有第一盒体(4),第一盒体(4)中设置有第一传动齿轮组(5),所述第一盒体(4)中贯穿设置有转动架(6),转动架(6)上一体成型设置有第二盒体(7),所述第二盒体(7)中设置有第二传动齿轮组(8),所述摄像机主体(2)上对称设置有滑槽(9),滑槽(9)滑动连接设置有滑块(10),滑块(10)一体成型设置在第二伸缩杆(11)的一端,第二伸缩杆(11)通过螺钉固定连接在摄像机主体(2)上;所述滑块(10)中设置有清理装置(12),所述清理装置(12)包含有插块(1201)、清洁刷(1202)、第一齿条(1203)、固定方槽(1204)、第一齿轮柱(1205)、第二齿轮柱(1206)、第二齿条(1207)、第三齿条(1208)、固定块(1209)、连接弹簧(1210)、第三齿轮柱(1211)、旋钮(1212)、固定圆槽(1213)、第一插柱(1214)、第二插柱(1215)、复位弹簧(1216),所述插块(1201)上粘接设置有清洁刷(1202),所述插块(1201)的一侧设置有第一齿条(1203)和固定方槽(1204),所述第一齿条(1203)啮合连接设置有第一齿轮柱(1205)、第一齿轮柱(1205)设置在滑块(10)中,所述第一齿轮柱(1205)啮合连接第二齿轮柱(1206),所述第二齿轮柱(1206)啮合连接设置有第二齿条(1207),所述第二齿条(1207)的一侧一体成型设置有第三齿条(1208),所述第三齿条(1208)的一端一体成型设置有固定块(1209)、另一端一体成型连接设置有连接弹簧(1210)、连接弹簧(1210)另一端设置在放置槽中,放置槽设置在滑块(10)中,所述第三齿条(1208)啮合连接设置有第三齿轮柱(1211)、第三齿轮柱(1211)的一端设置在圆轴的一端、圆轴另一端设置有旋钮(1212),所述旋钮(1212)外侧壁等距有固定圆槽(1213),所述滑块(10)在旋钮(1212)的边侧设置有凸块、凸块中设置有第一插槽、第一插槽的一端设置有第二插槽,并且第一插槽中插接设置有第一插柱(1214)、第二插槽中插接设置有第二插柱(1215),所述第二插柱(1215)设置在第一插柱(1214)的一端,所述第一插柱(1214)在与第二插柱(1215)同一端设置有复位弹簧(1216)、复位弹簧(1216)另一端设置在第一插槽中,所述第一插柱(1214)另一端焊接连接设置有拉环;所述固定块(1209)和固定方槽(1204)设置位置相对应、设置组数相同,并且固定块(1209)的截面形状与固定方槽(1204)的槽口截面形状相同,即两者截面形状的长度相等、宽度相等。
