专利号: 2020104811576
申请人: 合肥速纳工程设计有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 救生;消防
更新日期:2024-07-25
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

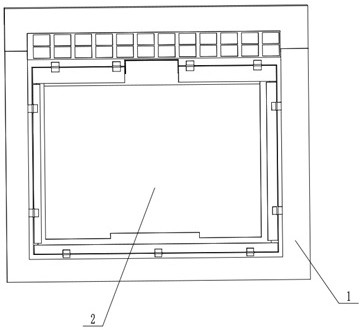

1.一种高层楼房铝合金逃生门窗,其特征在于,包括:活动窗户框部分(1)、逃生窗户部分(2)、缓降部分(3);

所述的活动窗户框部分(1)包括:固定框(101)、太阳能板(104);

所述的逃生窗户部分(2)包括:外玻璃(201)、外玻璃固定框(202)、伸缩杆(205)、侧玻璃(210)、内玻璃(211)、内玻璃上固定板(213);

所述的缓降部分(3)包括:缓降器(301)、缓降器固定板(304)、电缸(305);

所述的固定框(101)固定安装在墙体中,太阳能板(104)固定安装在固定框(101)上方墙体;所述的外玻璃(201)固定安装在外玻璃固定框(202)中间;伸缩杆(205)的前端固定安装在外玻璃固定框(202)的上面框体上,伸缩杆(205)的后端插入内玻璃上固定板(213)的圆孔中;侧玻璃(210)通过合页与内玻璃(211)转动连接;内玻璃(211)的上端面固定安装在内玻璃上固定板(213)中;所述的缓降器(301)固定安装在缓降器固定板(304)后端面;缓降器固定板(304)固定通过安装在墙体上,缓降器固定板(304)的中间位置设有圆孔;电缸(305)的缸体底端安装在缓降器固定板(304)的前端面,电缸(305)的活塞杆端对准电缸推动板(203)的后端面;

使用时,手动将内玻璃(211)向外拉动,使用者进入外玻璃(201)与内玻璃(211)的中间位置,关上侧玻璃(210),从而形成密闭空间,防止火苗进入;穿上安全衣(215),通过遥控启动电动合页(103)从而打开转动挡板(102),通过电缸(305)推动外玻璃(201)向外移动到窗户之外,通过缓降器(301)将逃生窗户缓慢向下放到地面,帮助人们在发生意外情况时及时逃生;

所述的活动窗户框部分(1)还包括:转动挡板(102)、电动合页(103);

所述的电动合页(103)的固定部分与固定框(101)的外端面固定连接,电动合页(103)的转动部分与转动挡板(102)固定连接;

所述的逃生窗户部分(2)还包括:电缸推动板(203)、安全衣存放箱(204)、固定环(214)、安全衣(215);

所述的电缸推动板(203)设置于外玻璃固定框(202)上;安全衣存放箱(204)安装在外玻璃固定框(202)上,安全衣存放箱(204)内部能够存放安全衣(215);固定环(214)滑动安装在伸缩杆(205)上;安全衣(215)的固定绳上端与固定环(214)连接;

所述的逃生窗户部分(2)还包括:卷板箱(206)、侧玻璃固定插销(207)、卷板(208)、侧玻璃连接块(209)、内玻璃固定框(212);

所述的卷板箱(206)固定安装在外玻璃固定框(202)的下面框体中间,卷板箱(206)内部安装有卷轴;侧玻璃固定插销(207)放置在卷板箱(206)上端面的孔中;卷板(208)的前端与卷板箱(206)内部转轴固定连接,卷板(208)的后端与内玻璃固定框(212)固定连接;侧玻璃连接块(209)固定安装在侧玻璃(210)的内侧面靠下位置;内玻璃固定框(212)固定安装在内玻璃(211)的下端面;

所述的缓降部分(3)还包括:电池(303);所述的电池(303)固定安装在缓降器固定板(304)的后端面,通过电池(303)将太阳能板(104)产生的电力储存,通过电池(303)为设备供电;

所述的缓降部分(3)还包括:缓降绳(302)、固定块(306)、固定杆(307)、滑轮(308)、连接扣(309);所述的缓降绳(302)缠绕在缓降器(301)内部转轴上,缓降绳(302)的下端穿过缓降器固定板(304)中间的孔环绕滑轮(308);所述的连接扣(309)设置于缓降绳(302)的下端,连接扣(309)与固定环(214)上的圆环扣合;固定块(306)安装在电缸(305)的活塞杆上;

固定杆(307)的端部与固定块(306)内侧固定连接,固定杆(307)的中间安装有滑轮(308);

所述的缓降部分(3)还包括:控制器(310);所述的控制器(310)安装在缓降器固定板(304)上,控制器(310)包括信号接收器和中央处理器;所述中央处理器中可编写控制程序,所述信号接收器可以接受遥控器的信号,通过手动控制遥控器从而操纵设备;

所述的固定框(101)、转动挡板(102)、外玻璃固定框(202)是由铝合金制造而成;所述的外玻璃(201)、侧玻璃(210)、内玻璃(211)是夹丝玻璃,受撞击时只会形成辐射状裂纹而不至于堕下伤人;

不使用本设备的情况下,将安全衣(215)放到安全衣存放箱(204)中,将侧玻璃(210)打开与内玻璃(211)持平,把内玻璃(211)向外玻璃(201)推进形成双层玻璃,使卷板(208)缩回到卷板箱(206)中,将伸缩杆(205)缩回减少占地面积,使窗户更加美观。
