专利号: 2020104815331
申请人: 嘉兴学院
专利类型:发明专利
专利状态:已下证
专利领域: 液力机械或液力发动机;风力、弹力或重力发动机;其他类目中不包括的产生机械动力或反推力的发动机
更新日期:2024-05-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

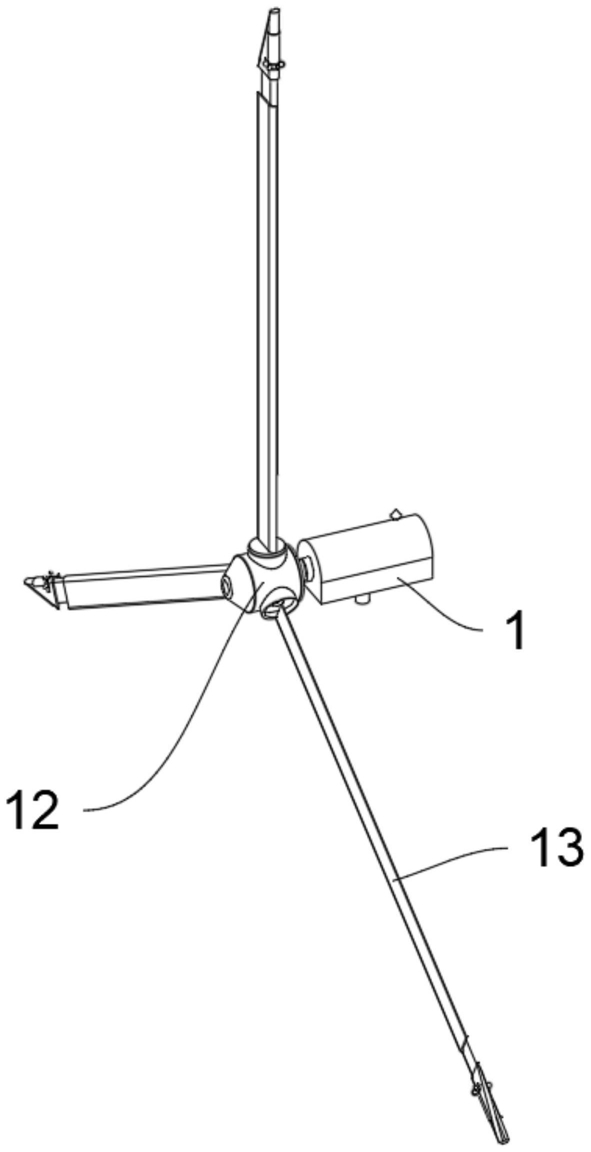

1.一种变形式风力发电机叶片,其特征在于:包括壳座(1);所述壳座(1)的一侧通过轴性连接旋转设置有旋转盘(2);所述旋转盘(2)还包括有旋转筒(201),抱闸架(202);所述旋转盘(2)一侧一体式设置有旋转筒(201),旋转筒(201)的外侧固定设置有两组环装齿条结构,且齿条结构均与从动轴(102)外侧的齿轮啮合;所述旋转盘(2)的外侧四周一体式设置有三组抱闸架(202);所述壳座(1)的内侧两端固定设置有四组发电机(3);所述旋转盘(2)中间通过间隙配合滑动设置有套壳(5),且套壳(5)中通过过盈配合固定设置有两组轴承,轴承内部通过过盈配合固定设置有调节轴(4);所述调节轴(4)的一端外侧通过键连接固定设置有蜗轮(6),且调节轴(4)端部内侧通过轴承密封旋转设置有油盖(7);所述壳座(1)的内部两侧分别固定设置有液压站(8)和电机(10);所述壳座(1)内通过轴承旋转设置有蜗杆(11),且蜗杆(11)底部与电机(10)转轴设置齿轮啮合传动;所述调节轴(4)外侧连接设置有叶片座(12),且叶片座(12)的外侧通过转轴旋转设置有三组主叶片(13)。

2.根据权利要求1所述的一种变形式风力发电机叶片,其特征在于:所述壳座(1)还包括有通气装置(101),从动轴(102),辅轮(103);所述壳座(1)的顶部一侧一体式设置有通气装置(101),通气装置(101)的主体为管状结构,且通气装置(101)的顶部外侧通过支架结构连接设置有锥型顶;所述壳座(1)的内侧两端均旋转设置有从动轴(102),且从动轴(102)外侧与发电机(3)转轴外均固定设置齿轮啮合传动;所述壳座(1)的内侧顶部通过轴架结构旋转设置有辅轮(103)。

3.根据权利要求1所述的一种变形式风力发电机叶片,其特征在于:所述旋转盘(2)还包括有抱闸(203),微型液压缸(204);所述抱闸架(202)的外侧均通过铰连接旋转设置有抱闸(203),且抱闸(203)的后侧设置有延伸结构,延伸结构的内侧旋转设置有微型液压缸(204);所述旋转筒(201),的顶部与辅轮(103)滚动摩擦连接。

4.根据权利要求1所述的一种变形式风力发电机叶片,其特征在于:所述调节轴(4)的内部贯穿一侧设置有槽孔,且调节轴(4)的中间处穿过调节轴(4)外侧开设有六组通孔,通孔位于套壳(5)的内部;所述微型液压缸(204)的油液管均贴近抱闸架(202)设置并穿过套壳(5)与调节轴(4)的内部连通。

5.根据权利要求1所述的一种变形式风力发电机叶片,其特征在于:所述油盖(7)的一侧贯穿内部设置有管路,且管路外端设置软体管道与液压站(8)连接;所述油盖(7)外侧设置四组伸缩杆与壳座(1)活动连接,且油盖(7)与壳座(1)的之间固定设置有液压缸(9)。

6.根据权利要求1所述的一种变形式风力发电机叶片,其特征在于:所述主叶片(13)轴端均穿过叶片座(12)固定设置有锥齿轮;所述调节轴(4)的外侧通过键连接固定设置大锥齿轮,且大锥齿轮可与三组叶片座(12)的锥齿轮啮合传动;所述蜗杆(11)可与蜗轮(6)传动连接。

7.根据权利要求1所述的一种变形式风力发电机叶片,其特征在于:所述主叶片(13)还包括有滑槽(1301);所述主叶片(13)的外端中间均开设有滑槽(1301);所述变形叶片(14)的一侧均一体式设置有滑动板(1401),且滑动板(1401)均插入滑槽(1301)配合限位块滑动连接;所述变形叶片(14)的主体外形均为三角楔形结构,且变形叶片(14)的底面均大于主叶片(13)的横截面。

8.根据权利要求7所述的一种变形式风力发电机叶片,其特征在于:所述变形叶片(14)还包括有小型风轮(1402),透明壳(1403);所述变形叶片(14)的一侧均开设有扇形孔,且扇形孔中均通过转轴旋转设置有小型风轮(1402),小型风轮(1402)与转轴为固定连接;所述变形叶片(14)的一侧开设圆柱槽并通过螺栓固定设置有透明壳(1403);所述透明壳(1403)的内侧均固定设置有红色LED灯,且透明壳(1403)的内侧均固定设置有小型发电机线圈,小型发电机线圈连接小型风轮(1402)的转轴和各组红色LED灯。
