专利号: 2020104817553
申请人: 义乌市研创工业设计有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 输送;包装;贮存;搬运薄的或细丝状材料
更新日期:2024-11-14
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

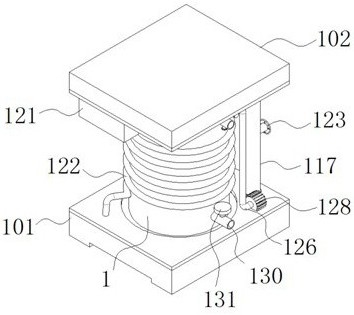

1.一种用于易挥发液体贮存安全装置,包括罐体(1)、底座(101)和固定座(102);其特征在于:所述底座(101)上表面开设有第一固定槽(103);所述第一固定槽(103)内壁开设有第一限位槽(104);

所述第一固定槽(103)底部安装有若干第一减震弹簧(105);所述第一减震弹簧(105)一端固定连接有支撑板(106);所述支撑板(106)周侧面与第一限位槽(104)内壁间隙配合;

所述底座(101)内部设置有冷凝回收室(107);所述冷凝回收室(107)上表面分别开设有第一通孔(108)和第二通孔(109);

所述固定座(102)底部开设有第二固定槽(110);所述第二固定槽(110)内壁开设有第二限位槽(111);

所述第二固定槽(110)顶部安装有若干第二减震弹簧(112);所述第二减震弹簧(112)一端安装有固定板(113);所述固定板(113)周侧面与第二限位槽(111)内壁间隙配合;

所述固定座(102)内部设置有泄压室(114);所述泄压室(114)底部分别开设有第三通孔(115)和第四通孔(116);所述第三通孔(115)周侧面固定连接有泄压管(117);所述泄压管(117)一端周侧面与第一通孔(108)内壁固定连接;

所述支撑板(106)上表面与罐体(1)底部固定连接;所述罐体(1)顶部与固定板(113)底部固定连接;

所述罐体(1)周侧面靠近顶部位置安装有若干通气管(118);所述通气管(118)一端贯穿泄压管(117)周侧面;

所述通气管(118)内部远离罐体(1)一端安装有第三弹簧(119);所述第三弹簧(119)一端固定连接有滑块(120);所述滑块(120)周侧面与通气管(118)内壁间隙配合。

2.根据权利要求1所述的一种用于易挥发液体贮存安全装置,其特征在于,所述固定座(102)底部安装有制冷控制箱(121);所述制冷控制箱(121)顶部与第四通孔(116)一端相连通。

3.根据权利要求2所述的一种用于易挥发液体贮存安全装置,其特征在于,所述制冷控制箱(121)底部安装有螺旋冷凝管(122);所述螺旋冷凝管(122)一端与第二通孔(109)内壁固定连接;所述螺旋冷凝管(122)周侧面与罐体(1)周侧面相贴合。

4.根据权利要求1所述的一种用于易挥发液体贮存安全装置,其特征在于,所述泄压管(117)周侧面和罐体(1)周侧面靠近顶部位置分别安装有单向止回阀(123)和气压表(124)。

5.根据权利要求1所述的一种用于易挥发液体贮存安全装置,其特征在于,所述罐体(1)周侧面靠近顶部位置安装有进液管(125);所述进液管(125)周侧面安装有回流管(126);所述回流管(126)周侧面安装有第一控制阀(127)。

6.根据权利要求1或5所述的一种用于易挥发液体贮存安全装置,其特征在于,所述底座(101)上表面安装有回流泵(128);所述回流泵(128)出口处与回流管(126)一端固定连接。

7.根据权利要求5所述的一种用于易挥发液体贮存安全装置,其特征在于,所述进液管(125)周侧面远离罐体(1)处安装有第二控制阀(129)。

8.根据权利要求1所述的一种用于易挥发液体贮存安全装置,其特征在于,所述罐体(1)周侧面靠近底部位置安装有出液管(130);所述出液管(130)周侧面安装有第三控制阀(131)。

9.根据权利要求1所述的一种用于易挥发液体贮存安全装置,其特征在于,所述底座(101)底部开设有若干滑槽(132);所述滑槽(132)内部卡接有滑板(133);所述滑板(133)间安装有若干第四弹簧(134)。
