专利号: 2020104834262
申请人: 淮北辰威科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 磨削;抛光
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

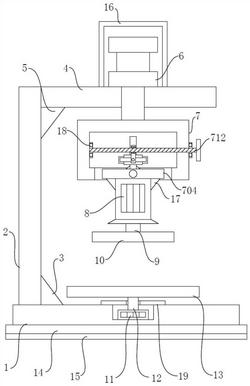

1.一种多角度金属材料加工用打磨装置,包括底板(1),其特征在于:所述底板(1)顶部的左侧固定连接有侧板(2),所述侧板(2)右侧的底部固定连接有第一加固块(3),所述第一加固块(3)的底部与底板(1)的顶部固定连接,所述侧板(2)右侧的顶部固定连接有顶板(4),所述顶板(4)底部的左侧固定连接有第二加固块(5),所述第二加固块(5)的左侧与侧板(2)的右侧固定连接,所述顶板(4)的顶部固定连接有气缸(6),所述气缸(6)的底端贯穿顶板(4)且延伸至其外部固定连接有调节装置(7),所述调节装置(7)的底部设置有打磨电机(8),所述打磨电机(8)的输出轴上固定连接有打磨转轴(9),所述打磨转轴(9)的底端固定安装有打磨盘(10),所述底板(1)顶部的凹槽固定安装有低速电机(11),所述低速电机(11)的输出轴上固定连接有低速转轴(12),所述低速转轴(12)的顶端固定连接有工作台(13);

所述调节装置(7)包括壳体(701),所述壳体(701)的底部开设有通口(702),所述通口(702)内壁的前后两侧通过旋转轴(703)固定连接,所述旋转轴(703)的表面活动连接有旋转板(704),所述打磨电机(8)的顶部固定安装在旋转板(704)的底部,所述旋转板(704)的顶部固定连接有滑杆(705),所述滑杆(705)左右两侧的底部均固定连接有加强筋(706),所述加强筋(706)的底部与旋转板(704)的顶部固定连接,所述滑杆(705)的表面滑动连接有滑块(707),所述滑块(707)的左右两侧均固定连接有连接块(708),两个连接块(708)的前侧通过连接板(709)固定连接,所述连接板(709)前侧的中点处固定连接有连接轴(710),所述连接轴(710)的表面活动连接有调节板(711),所述调节板(711)左侧的顶部螺纹连接有螺纹杆(712),所述螺纹杆(712)的右端从左至右依次贯穿调节板(711)和壳体(701)且延伸至壳体(701)的外部,所述螺纹杆(712)的右端固定连接有转动杆(713),所述螺纹杆(712)的表面且位于壳体(701)的右侧固定连接有调节轴承(714),所述调节轴承(714)的左侧与壳体(701)的右侧固定连接。

2.根据权利要求1所述的一种多角度金属材料加工用打磨装置,其特征在于:所述底板(1)的底部固定连接有配重板(14),所述配重板(14)的底部固定连接有减震垫(15)。

3.根据权利要求1所述的一种多角度金属材料加工用打磨装置,其特征在于:所述顶板(4)顶部且对应气缸(6)的位置设置有保护壳(16)。

4.根据权利要求1所述的一种多角度金属材料加工用打磨装置,其特征在于:所述打磨电机(8)左右两侧的顶部均固定连接有稳固块(17),所述稳固块(17)的顶部固定安装在旋转板(704)的底部。

5.根据权利要求1所述的一种多角度金属材料加工用打磨装置,其特征在于:所述壳体(701)内壁的左侧且对应螺纹杆(712)的位置固定连接有限位轴承(18),所述螺纹杆(712)表面的左侧与限位轴承(18)的内壁固定连接。

6.根据权利要求1所述的一种多角度金属材料加工用打磨装置,其特征在于:所述低速转轴(12)的表面套接有防护板(19),所述防护板(19)的底部与底板(1)的顶部固定连接。
