专利号: 202010484489X
申请人: 深圳市中马航国际物流有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 将固体从固体中分离;分选
更新日期:2023-08-15
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

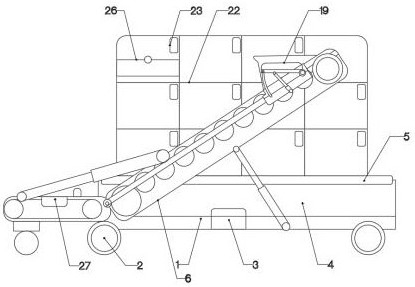

1.一种快递包裹用智能化分拣装置,包括矩形底座(1)和安装于矩形底座(1)一侧的储存装置;其特征在于,所述快递包裹用快速分拣装置中还包括设在矩形底座(1)上方的传送装置,设在传送装置上表面的调节装置,通过储存装置的作用可以使包裹分类存放,通过传送装置的作用可以使包裹运送到指定的储存地方,通过调节装置的作用可以使传送装置的一端处于水平的状态;所述矩形底座(1)下表面四角处设有驱动轮(2),驱动轮(2)与矩形底座(1)固定连接,矩形底座(1)侧表面设有控制器(3),控制器(3)与矩形底座(1)固定连接;所述传送装置包括部署于矩形底座(1)上表面的安装盒一(4),安装盒一(4)与矩形底座(1)固定连接,安装盒一(4)上表面设有大开口(5),大开口(5)与矩形底座(1)固定连接,安装盒一(4)对立的侧表面设有立侧板(6),立侧板(6)一端与安装盒一(4)插装连接,立侧板(6)侧表面设有传送辊轮一(7),传送辊轮一(7)与立侧板(6)固定连接,立侧板(6)下表面中心处设有直线电机一(8),直线电机一(8)上端与立侧板(6)插装连接,直线电机一(8)下端与安装盒一(4)插装连接;所述立侧板(6)一端设有传送带一(9),传送带一(9)一端与立侧板(6)插装连接,传送带一(9)另一端设有移动轮(10),移动轮(10)与传送带一(9)固定连接,传送带一(9)上表面设有直线电机二(11),直线电机二(11)下端与传送带一(9)插装连接,直线电机二(11)上端与立侧板(6)固定连接,传送带一(9)上表面设有扫码器(12),扫码器(12)与传送带一(9)固定连接;该装置通过直线电机一(8)的伸缩实现的传送辊轮一(7)的角度调节;

所述调节装置包括部署于立侧板(6)对立侧表面上端的滑槽一(13),滑槽一(13)与立侧板(6)固定连接,滑槽一(13)内表面设有电子滑动块(14),电子滑动块(14)与滑槽一(13)滑动连接,电子滑动块(14)上表面设有固定板(15),固定板(15)与立侧板(6)固定连接,固定板(15)侧表面设有调节板(16),调节板(16)两侧与固定板(15)插装连接,固定板(15)对立的侧表面设有弧形孔(17),弧形孔(17)与固定板(15)固定连接,所述调节板(16)另一端与弧形孔(17)插装连接,调节板(16)下表面设有直线电机三(18),直线电机三(18)上端与调节板(16)插装连接,直线电机三(18)下端与电子滑动块(14)固定连接,调节板(16)上表面设有弧形框架(19),弧形框架(19)与调节板(16)固定连接,弧形框架(19)侧表面设有传送辊轮二(20),传送辊轮二(20)两端与弧形框架(19)固定连接,弧形框架(19)一端设有缓冲口(21),缓冲口(21)与弧形框架(19)固定连接;该装置通过电子滑动块(14)和直线电机一(8)的工作带动调节装置在立侧板(6)上进行滑动,从而确定了包裹的最终落点,通过控制包裹的落点实现的分拣的目的,通过直线电机三(18)的伸缩使弧形框架(19)不受立侧板(6)角度的影响,始终保持水平的状态;

所述储存装置包括部署于矩形底座(1)侧表面的格栅式储物柜(22),格栅式储物柜(22)与矩形底座(1)滑动连接,格栅式储物柜(22)侧表面设有标记贴(23),标记贴(23)与格栅式储物柜(22)固定连接;通过以上装置的互相配合使弧形框架(19)的一端可以到达格栅式储物柜(22)任意一点。

2.根据权利要求1所述的一种快递包裹用智能化分拣装置,其特征在于,所述弧形框架(19)一端设有感应器一(24),感应器一(24)与弧形框架(19)固定连接。

3.根据权利要求1所述的一种快递包裹用智能化分拣装置,其特征在于,所述弧形框架(19)侧表面设有水平仪(25),水平仪(25)与弧形框架(19)固定连接。

4.根据权利要求1所述的一种快递包裹用智能化分拣装置,其特征在于,所述格栅式储物柜(22)侧表面设有电子开关(26),电子开关(26)与格栅式储物柜(22)固定连接。

5.根据权利要求1所述的一种快递包裹用智能化分拣装置,其特征在于,所述传送带一(9)上表面设有承重计(27)。
