专利号: 2020104848759
申请人: 山东交通学院
专利类型:发明专利
专利状态:已下证
专利领域: 教育;密码术;显示;广告;印鉴
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

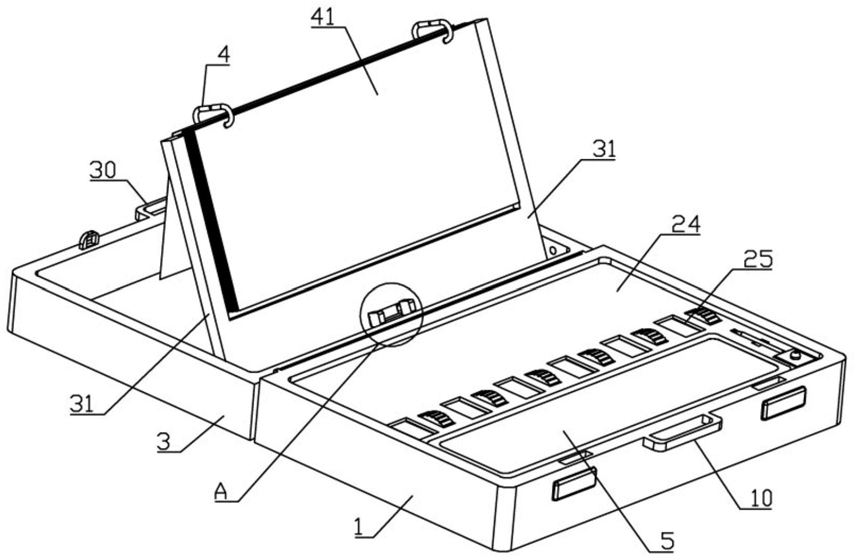

1.一种英语启蒙学习装置,包括箱体(1),其特征在于:所述箱体(1)内部前后两侧均设有固定杆(11),两个所述固定杆(11)之间装配有若干滑动机构,所述滑动机构包括:两个转动轮(12)、两个转动齿轮(13)、一条传动链条(14)与一条传送布(15),两个所述转动轮(12)分别与两个固定杆(11)转动连接,两个所述转动齿轮(13)分别镶嵌在两个转动轮(12)中部,所述传动链条(14)左右两侧分别与两个转动齿轮(13)相啮合,所述传动链条(14)外表面与传送布(15)内表面可拆卸固定连接,若干所述传动链条(14)均传动连接有传动机构,所述传动机构包括有:主动齿轮(2)、固定座(21)、转盘(22)与转轴(23),所述固定座(21)与箱体(1)底部固定连接,所述固定座(21)与转轴(23)转动连接,所述转轴(23)靠近传动链条(14)一侧与主动齿轮(2)转动连接,所述主动齿轮(2)与传动链条(14)相啮合,所述转轴(23)另一侧穿过固定座(21)与转盘(22)固定连接,若干所述传送布(15)外表面均匀设有二十六个英文字母,所述箱体(1)装配有盖板(24),所述盖板(24)均匀设有与若干传送布(15)一一对应的展示口(25),若干所述转盘(22)上侧均伸出盖板(24),所述箱体(1)铰接有箱盖(3),所述箱盖(3)左右两侧转动装配有展板(31),所述展板(31)左右两侧对称设有台阶孔(32),两个所述台阶孔(32)内部均装配有第一弹簧(33),两个所述第一弹簧(33)相远离一端均固定连接有限位块(34),两个所述限位块(34)相远离一端均固定连接有伸出台阶孔(32)的锁件(35),所述展板(31)中部设有凹槽(36),两个所述台阶孔(32)底部均设有与凹槽(36)相连接的滑孔(37),两个所述限位块(34)后侧均固定连接有与滑孔(37)相匹配的拉杆(38),两个所述拉杆(38)均穿过第一弹簧(33)与滑孔(37)伸出凹槽(36)内,且固定连接有拉动把手(381),所述箱盖(3)左右两侧内壁均设有均匀环绕展板(31)转动圆心的若干限位孔(39),若干所述限位孔(39)与锁件(35)相匹配,所述展板(31)上侧左右对称设有两个环形件(4),两个所述环形件(4)均套设有若干塑料放置袋(41),若干所述放置袋(41)内部均装配有教学图片。

2.根据权利要求1所述的一种英语启蒙学习装置,其特征在于:若干所述转盘(22)远离固定座(21)一侧均设有转槽(42),若干所述转槽(42)内壁环形均匀设有若干弧形限位槽(43),若干所述转槽(42)均装配有若干限位机构,所述限位机构包括:限位杆(44)、滑块(45)、第二弹簧(46)与安装座(47),所述安装座(47)与箱体(1)底部固定连接,所述安装座(47)内部设有T形滑槽(471),所述第二弹簧(46)设在T形滑槽(471)内部,所述第二弹簧(46)上侧与滑块(45)固定连接,所述限位杆(44)与滑块(45)固定连接,所述限位杆(44)一端伸入转槽(42)内与弧形限位槽(43)相匹配。

3.根据权利要求2所述的一种英语启蒙学习装置,其特征在于:若干所述转盘(22)表面均设有花纹。

4.根据权利要求4所述的一种英语启蒙学习装置,其特征在于:所述盖板(24)上侧设有书写板(5),所述盖板(24)上侧设有第一放置槽(51)与第二放置槽(52),所述第一放置槽(51)与第二放置槽(52)分别装配有书写笔(53)与清理刷(54)。

5.根据权利要求5所述的一种英语启蒙学习装置,其特征在于:所述第一放置槽(51)左右两侧对称设有伸入槽(55),所述清洗刷(54)上侧设有固定块(56)。

6.根据权利要求1所述的一种英语启蒙学习装置,其特征在于:所述盖板(24)与箱体(1)可拆卸固定连接。

7.根据权利要求1所述的一种英语启蒙学习装置,其特征在于:所述箱体(1)与箱盖(3)直接设有锁止机构。

8.根据权利要求1所述的一种英语启蒙学习装置,其特征在于:两个所述环形件(4)均与展板(31)可拆卸固定连接。

9.根据权利要求1所述的一种英语启蒙学习装置,其特征在于:所述箱体(1)与箱盖(3)分别设有第一把手(10)与第二把手(30)。
