专利号: 202010484986X
申请人: 武义普巴机械设备有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 输送;包装;贮存;搬运薄的或细丝状材料
更新日期:2024-11-21
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

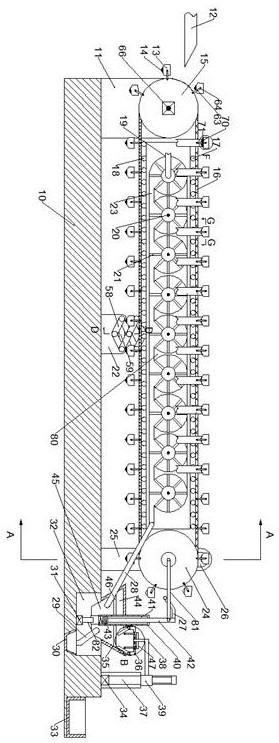

1.一种能同时运输固体和液体并分拣的物料传输装置,包括底座,其特征在于:所述底座上方左侧凌空设有物料输入管,所述底座上方左侧固定设有皮带轮安装座,所述皮带轮安装座中固定有皮带轮电机,所述皮带轮电机通过电机轴与左皮带轮连接,所述左皮带轮通过皮带与右皮带轮连接,所述右皮带轮通过转动轴与右皮带轮安装座可转动连接,所述右皮带轮安装座所述底座固定连接,所述皮带轮外侧固定有多个输送容器,所述上侧皮带下方设有多个上托辊,所述下侧皮带上方设有多个下托辊,所述上托辊与所述下托辊之间设有蜗轮安装腔,所述安装腔前后侧对称设有多个液体输入管,所述蜗轮安装腔内侧通过涡轮轴可转动安装有多个蜗轮,所述涡轮安装腔下侧设有液体通路,所述液体输入管的终端与所述蜗轮连接,所述液体通路最右端与液体导管相连,所述底座上方固定设有调节弹簧座,所述调节弹簧座内设有调节弹簧滑槽,所述调节弹簧座上方可滑动设有调节弹簧,所述调节弹簧与所述皮带下侧相抵,所述右皮带轮前端铰接有抬升连杆,所述抬升连杆右侧固定连接有倾倒拨杆,所述底座上方位于所述右皮带轮座右侧固定有筛分电机,所述筛分电机上方可转动设有筛分电机轴,所述筛分电机轴上方固定安装有下分隔架,所述下分隔家上方设有上下隔板,所述上下隔板上方固定有上分隔架,所述上分隔架与所述下分隔架位于分隔架箱内,所述分隔架箱固定于所述底座上,所述分隔架箱外侧下侧固定有向右侧倾斜的液体出料管,所述液体出料管终端下方设有液体容箱,所述筛分电机轴上方设有抬升滑箱,所述抬升滑箱底端上方固定有抬升复位弹簧,所述抬升复位弹簧上方固定连接有抬升杆,所述抬升杆左侧与所述倾倒拨杆固定连接,所述底座最右侧上方固定安装有抓取电机,所述抓取电机上方可转动安装有抓取电机丝杠,所述抓取电机丝杠外侧可转动安装有抓取套筒,所述抓取套筒远离所述抓取丝杠一端固定安装有抓取爪连杆,所述抓取爪连杆下侧可转动安装有抓取爪,所述抓取爪连杆位于所述抓取爪上方固定设有抓放压条,所述底座右侧设有固体容箱。

2.根据权利要求1所述的一种能同时运输固体和液体并分拣的物料传输装置,其特征在于:所述输送容器前后侧固定有输送容器水平固定杆,所述与输送容器垂直固定杆铰接,所述输送容器底部设有配重块,所述输送容器内侧设有上筛分盖,所述上筛分盖下侧设有下筛分盖,所述输送容器壁内固定设有拨杆复位弹簧,所述拨杆复位弹簧远离所述输送容器一端固定有筛分拨杆,所述筛分拨杆可与所述液体输入管接触。

3.根据权利要求1所述的一种能同时运输固体和液体并分拣的物料传输装置,其特征在于:所述抓取爪左右下侧可转动安装有抓取转杆,所述抓取爪靠近所述抓取爪连杆一端可升降安装有抓取转杆推杆,所述抓取转杆推杆下侧与所述抓取爪之间固定设有推杆复位弹簧。

4.根据权利要求1所述的一种能同时运输固体和液体并分拣的物料传输装置,其特征在于:所述涡轮轴后侧固定设有第一垂直锥齿轮,所述第一垂直锥齿轮右侧啮合有第二垂直锥齿轮,所述第二垂直锥齿轮右侧固定设有锥齿轮轴,所述锥齿轮轴右侧固定设有第三锥齿轮,所述第三锥齿轮右侧啮合有第四锥齿轮,所述第四锥齿轮右侧啮合有下一个所述第一锥齿轮。

5.根据权利要求1所述的一种能同时运输固体和液体并分拣的物料传输装置,其特征在于:所述后侧位于所述底座上方固定安装有弹簧电机,所述弹簧电机左右两端可转动安装有弹簧调节丝杠,所述弹簧调节丝杠外侧套有弹簧调节套筒,所述弹簧调节套筒前侧固定有弹簧调节块连杆,所述弹簧调节块连杆前端固定有弹簧调节块,所述弹簧调节块位于所述调节弹簧座的弹簧调节滑槽内。
