专利号: 2020104860407
申请人: 新沂百连生态农业科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

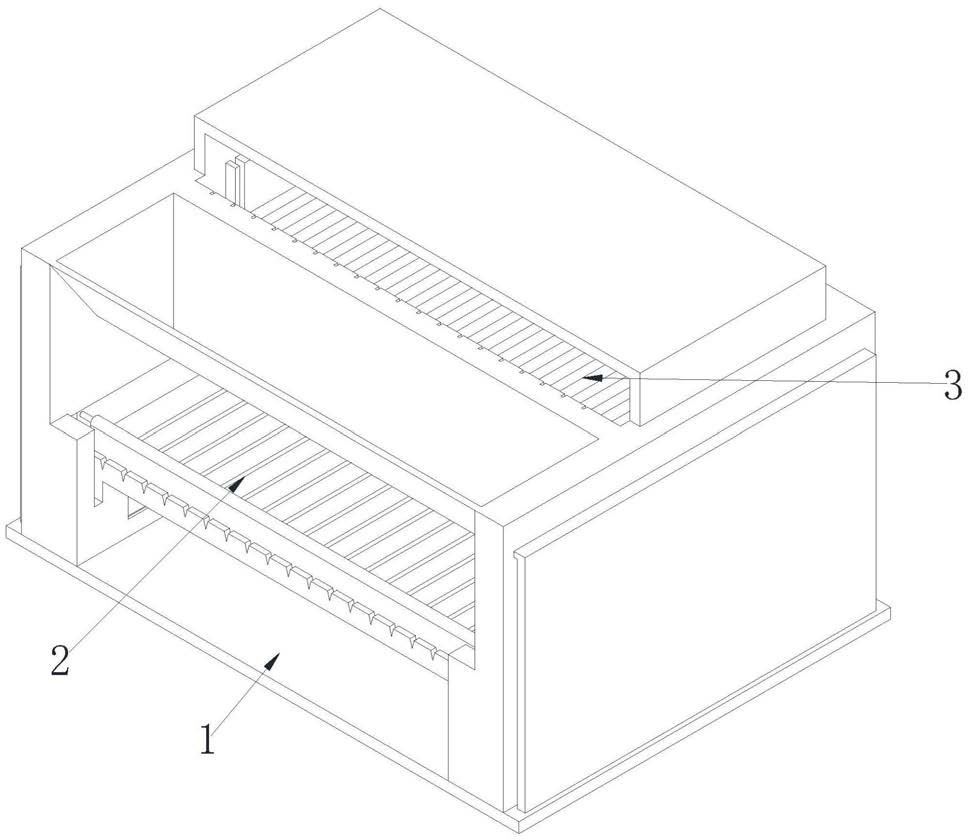

1.一种铝箔锡纸餐盒回收再利用处理系统,包括底座(1)、输送装置(2)与切割装置(3),其特征在于:底座(1)上表面设置有输送装置(2),输送装置(2)下端两侧内壁上对称开设有安装滑道(11),安装滑道(11)内滑动设置有收料箱(12),输送装置(2)右侧上方设置有切割装置(3);其中:所述输送装置(2)包括输送底板(21)、输送滑道(22)、输送滑块(23)、输送丝杠(24)、输送电机(25)、输送支架(26)、输送推板(27)、输送竖板(28)与调节机构(29),输送底板(21)前后两侧对称开设有输送滑道(22),输送滑道(22)内滑动安装有输送滑块(23),输送滑道(22)左右之间设置有输送丝杠(24),输送滑块(23)与输送丝杠(24)之间通过螺纹配合连接,输送底板(21)前侧下方设置有输送电机(25),输送丝杠(24)一端与输送电机(25)输出轴之间通过带传动连接,输送滑块(23)上端面设置有输送支架(26),输送支架(26)之间通过销轴左右对称安装有输送推板(27),底座(1)上表面前后对称设置有输送竖板(28),输送竖板(28)内设置有调节机构(29),输送推板(27)两端与调节机构(29)连接;

所述切割装置(3)包括切割支板(31)、切割液压缸(32)、切割框体(33)、切割滑槽(34)、切割压杆(35)、切割组件(36)、切割轴杆(37)与切割电机(38),输送竖板(28)的顶端之间设置有切割支板(31),切割支板(31)下表面设置有切割液压缸(32),切割液压缸(32)输出轴与切割框体(33)上端面连接,切割框体(33)上均匀设置有若干个切割滑槽(34),切割滑槽(34)内通过支撑弹簧滑动安装有切割压杆(35),切割压杆(35)之间设置有切割组件,切割组件之间通过切割轴杆(37)连接,切割框体(33)一端设置有切割电机(38),切割轴杆(37)一端与切割电机(38)输出轴之间通过带传动连接。

2.根据权利要求1所述的一种铝箔锡纸餐盒回收再利用处理系统,其特征在于:所述输送底板(21)上表面均匀设置有若干条切割刀槽(211),输送推板(27)下端面设置有输送推块(271),切割刀槽(211)与输送推块(271)之间可配合接触。

3.根据权利要求1所述的一种铝箔锡纸餐盒回收再利用处理系统,其特征在于:所述调节机构(29)包括调节齿轮(291)、调节滑槽(292)、调节滑道(293)、调节滑块(294)、棘轮机构(295)、调节连杆(296)、调节齿条(297)与弹簧伸缩杆(298),输送支架(26)外侧面左右对称通过销轴安装有调节齿轮(291),且输送推板(27)与调节齿轮(291)之间同步转动,输送竖板(28)外侧面从下往上依次开设有调节滑槽(292)和调节滑道(293),调节滑槽(292)内滑动安装有调节滑块(294),调节滑块(294)上左右对称安装有棘轮机构(295),输送滑块(23)与调节滑块(294)之间通过调节连杆(296)连接,调节齿轮(291)与棘轮机构(295)之间通过齿轮啮合连接,调节滑道(293)内滑道安装有调节齿条(297),调节滑道(293)上端与调节齿条(297)之间左右对称设置有若干个弹簧伸缩杆(298)。

4.根据权利要求1所述的一种铝箔锡纸餐盒回收再利用处理系统,其特征在于:所述切割组件(36)包括切割竖板(361)、切割主齿轮(362)、切割从齿轮(363)、切割拨盘(364)、切割连杆(365)、切割支杆(366)与切割刀片(367),切割框体(33)左右两侧对称均匀设置有若干个切割竖板(361),切割竖板(361)一侧通过销轴安装有切割主齿轮(362)和切割从齿轮(363),切割主齿轮(362)与切割从齿轮(363)之间通过齿轮啮合连接,切割竖板(361)另一侧通过销轴安装有切割拨盘(364),切割从动轮与切割拨盘(364)之间通过销轴连接且同步转动,切割拨盘(364)边缘通过销轴与切割连杆(365)一端连接,切割连杆(365)之间通过销轴连接有切割支杆(366),切割框体(33)与切割支杆(366)之间滑动连接,切割支杆(366)下端面设置有切割刀片(367)。

5.根据权利要求3所述的一种铝箔锡纸餐盒回收再利用处理系统,其特征在于:所述棘轮机构(295)包括棘轮壳体(2951)、过渡齿条(2952)、调节棘爪(2953)与调节棘轮(2954),棘轮壳体(2951)边缘通过轴承安装有过渡齿条(2952),过渡齿条(2952)内侧通过销轴安装有调节棘爪(2953),且过渡齿条(2952)内壁与调节棘爪(2953)之间连接有支撑弹簧,棘轮壳体(2951)内部中间安装有调节棘轮(2954),调节棘爪(2953)与调节棘轮(2954)接触。

6.根据权利要求3所述的一种铝箔锡纸餐盒回收再利用处理系统,其特征在于:所述调节齿条(297)上的齿牙的左侧通过缓冲弹簧连接有缓冲垫片(2971)。

7.根据权利要求3所述的一种铝箔锡纸餐盒回收再利用处理系统,其特征在于:位于所述调节滑道(293)上端与调节齿条(297)之间左右对称设置的若干个弹簧伸缩杆(298),位于调节滑道(293)上端与调节齿条(297)之间左侧最边上的弹簧伸缩杆(298)和右侧最边上的弹簧伸缩杆(298)通过铰链竖直设置,其余的位于调节滑道(293)上端与调节齿条(297)之间左侧的弹簧伸缩杆(298)通过铰链为左倾斜设置,位于调节滑道(293)上端与调节齿条(297)之间右侧的弹簧伸缩杆(298)通过铰链为右倾斜设置。

8.根据权利要求4所述的一种铝箔锡纸餐盒回收再利用处理系统,其特征在于:所述切割刀片(367)的刀口呈锯齿形。
