专利号: 2020104875667
申请人: 深圳市汇顶科技股份有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 计算;推算;计数
更新日期:2024-08-27
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

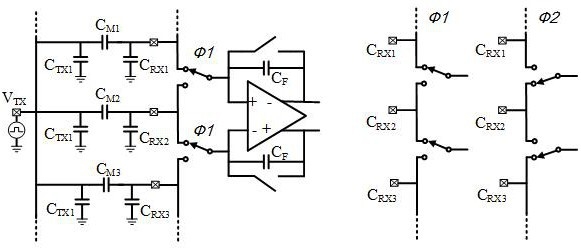

1.一种电容检测电路,其特征在于,包括:

共模控制放大器CCA电路,所述CCA电路的第一输入端和第二输入端分别连接待测电容和抵消电容,所述CCA电路的第三输入端连接打码电压,所述CCA电路的第一输出端和第二输出端分别输出第一电流和第二电流,其中,所述抵消电容小于所述待测电容的初始值;

可编程增益放大器PGA电路,所述PGA电路的两个输入端分别与所述CCA电路的所述第一输出端和所述第二输出端相连;

其中,所述第一电流与所述第二电流之间的比例被设置为等于所述待测电容的初始值和所述抵消电容之间的比例,以在所述待测电容为所述初始值时所述PGA电路的输出为0,以及在所述待测电容相对于所述初始值变化时所述PGA电路的输出与所述待测电容的电容变化量相关联。

2.根据权利要求1所述的电容检测电路,其特征在于,所述CCA电路的输出级包括第一电路单元和第二电路单元,所述第一电路单元包括第一PMOS管和第一NMOS管,所述第一PMOS管的漏极、所述第一NMOS管的漏极、以及所述CCA电路的所述第一输出端相连,所述第二电路单元包括第二PMOS管和第二NMOS管,所述第二PMOS管的漏极、所述第二NMOS管的漏极、以及所述CCA电路的所述第二输出端相连,所述第一PMOS管和所述第二PMOS管的栅极电压相同,所述第一NMOS管和所述第二NMOS管的栅极电压相同。

3.根据权利要求2所述的电容检测电路,其特征在于,通过设置所述第一PMOS管和第一NMOS管的宽长比,与所述第二PMOS管和所述第二NMOS管的宽长比之间的比例,得到所述第一电流与所述第二电流之间的比例。

4.根据权利要求2所述的电容检测电路,其特征在于,通过设置所述CCA电路中包括的所述第一电路单元的数量与所述第二电路单元的数量之间的比例,得到所述第一电流与所述第二电流之间的比例。

5.根据权利要求1至4中任一项所述的电容检测电路,所述CCA电路输出的所述第一电流和所述第二电流之间的比例是可调的,所述抵消电容为可调电容,其中,通过调节所述第一电流和所述第二电流之间的比例和/或所述抵消电容,使得所述待测电容为所述初始值时所述PGA电路的输出为0。

6.根据权利要求1至4中任一项所述的电容检测电路,其特征在于,所述第一电流与所述第二电流之间的比例位于5:1至10:1之间。

7.根据权利要求1至4中任一项所述的电容检测电路,其特征在于,所述PGA电路包括差分放大器、以及跨接在所述差分放大器的输入端和输出端之间的反馈电容和反馈电阻。

8.根据权利要求1至4中任一项所述的电容检测电路,其特征在于,所述打码电压为方波信号或者正弦波信号。

9.一种触摸芯片,其特征在于,包括前述权利要求1至8中任一项所述的电容检测电路。

10.一种电子设备,其特征在于,包括:

触摸屏;以及,

根据权利要求9所述的触控芯片。
