1.一种花状石墨烯/丝素蛋白纳米簇的制备方法，所述花状石墨烯/丝素蛋白纳米簇是由丝素蛋白和氧化石墨烯制备而成，其特征在于所述制备方法包括以下步骤：

1)通过常规脱胶方法制备丝素蛋白溶液；

2）通过常规hummers法制备氧化石墨烯溶液；

3）将丝素蛋白溶液和氧化石墨烯溶液搅拌混合均匀；

4）将步骤3获得的混合溶液置于玻璃器皿中，并在溶液两端插入电极，施加电压；

5）一段时间后将电极附近的凝胶取出，并滴加水合肼溶液进行缓慢还原；

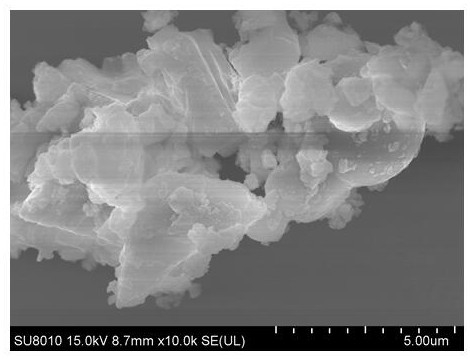

6）将步骤5制备的材料洗涤后干燥得到相应的花状石墨烯/丝素蛋白纳米簇材料；

所述步骤3）中氧化石墨烯和丝素蛋白的质量比为1/10～2/1。

2.根据权利要求1所述的一种花状石墨烯/丝素蛋白纳米簇的制备方法，其特征在于，所述步骤4）中溶液两端的电极为石墨棒、玻碳、金电极、ITO玻璃、FTO玻璃中的一种。

3.根据权利要求1所述的一种花状石墨烯/丝素蛋白纳米簇的制备方法，其特征在于，所述步骤4）中溶液两端正负极施加的电压为0.5～3V。

4.根据权利要求1所述的一种花状石墨烯/丝素蛋白纳米簇的制备方法，其特征在于，所述步骤5）中通电时间为10分钟～1小时。

5.根据权利要求1所述的一种花状石墨烯/丝素蛋白纳米簇的制备方法，其特征在于，所述步骤5）中水合肼溶液的质量为1微克～2克。
