1.一种氮掺杂碳层包覆碳化钴锰复合材料，其特征在于，由包括以下步骤的方法制成：将可溶性正二价钴盐、正二价锰盐与钴氰化钾反应得到沉淀，沉淀在N2气氛保护下高温反应，即得。

2.根据权利要求1所述的氮掺杂碳层包覆碳化钴锰复合材料，其特征在于，由包括以下步骤的方法制成：（1）制备钴锰普鲁士蓝：将可溶性的正二价钴盐、正二价锰盐溶解在水中，然后加入钴氰化钾，溶解完全后静置一段时间分离得到沉淀，所得沉淀进一步干燥得到钴锰普鲁士蓝；

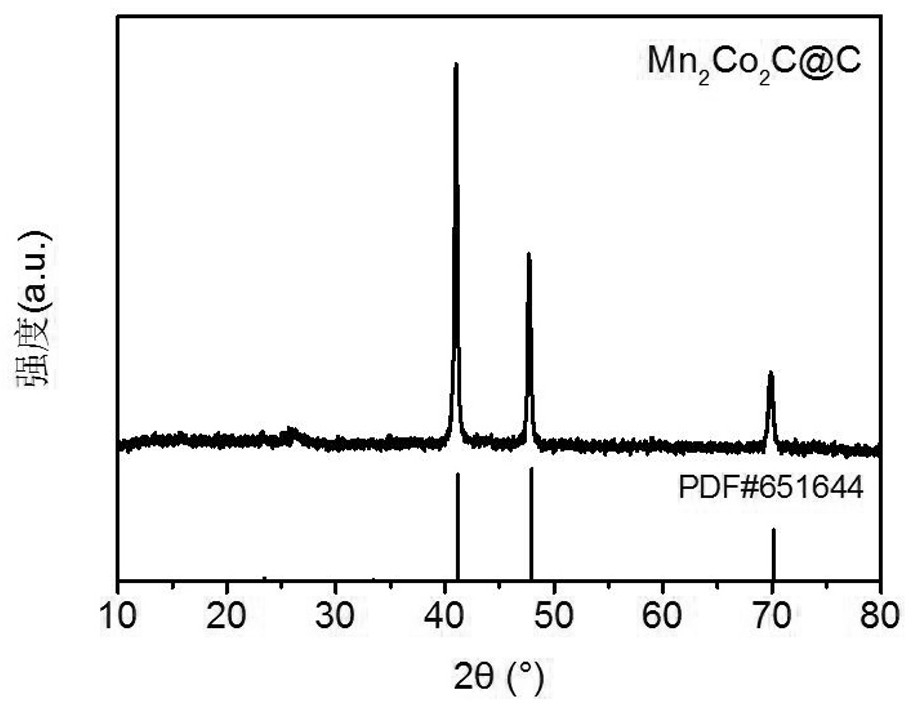

（2）制备复合材料：将步骤（1）中所得钴锰普鲁士蓝研磨均匀，放入管式炉中在N2气氛保护下高温反应，反应结束后即得。

3.根据权利要求1所述的氮掺杂碳层包覆碳化钴锰复合材料，其特征在于：所述的可溶性正二价钴盐包括硝酸钴、硫酸钴和乙酸钴中的一种或多种。

4.根据权利要求1所述的氮掺杂碳层包覆碳化钴锰复合材料，其特征在于：所述的可溶性正二价锰盐包括硝酸锰、硫酸锰和乙酸锰中的一种或多种。

5. 根据权利要求1所述的氮掺杂碳层包覆碳化钴锰复合材料，其特征在于：所用可溶性正二价钴盐、正二价锰盐的摩尔比为1: 5。

6.根据权利要求1所述的氮掺杂碳层包覆碳化钴锰复合材料，其特征在于：所用可溶性正二价钴盐和正二价锰盐的摩尔总量与钴氰化钾的摩尔量之比为3：2。

7.根据权利要求1所述的氮掺杂碳层包覆碳化钴锰复合材料，其特征在于：所述的高温反应是指在600-1000℃反应2-12小时。

8.根据权利要求2所述的氮掺杂碳层包覆碳化钴锰复合材料，其特征在于：所述的静置一段时间是指24-120小时；所述的干燥指在温度为60-100℃烘箱干燥4-24小时。

9.权利要求1-8任一项所述氮掺杂碳层包覆碳化钴锰复合材料在光催化反应中的应用。

10.一种复合光催化剂，其特征在于：包括权利要求1-8任一项所述氮掺杂碳层包覆碳化钴锰复合材料和石墨相氮化碳g-C3N4。
