1.一种膨润土/膨胀石墨复合吸附剂的制备方法，其特征在于，包括以下步骤：(a)将膨润土、分散剂和预处理酸试剂混合，得到悬浊液A；

(b)将膨胀石墨与悬浊液A混合，分离，得到膨润土/膨胀石墨复合吸附剂；

其中，所述分散剂包括乙酸，所述预处理酸试剂包括有机酸和/或无机酸，所述膨胀石墨与膨润土的质量比为1：(0.5‑1.2)。

2.根据权利要求1所述的制备方法，其特征在于，所述分散剂为冰乙酸。

3.根据权利要求1所述的制备方法，其特征在于，所述有机酸包括草酸、丙酮酸或甲酸中的任意一种或至少两种的组合。

4.根据权利要求1所述的制备方法，其特征在于，所述无机酸包括盐酸、硫酸或磷酸中的任意一种或至少两种的组合。

5.根据权利要求1‑4任意一项所述的制备方法，其特征在于，所述膨润土、分散剂和预处理酸试剂的质量比为(0.5‑3)：(20‑60)：(80‑200)。

6.根据权利要求1‑4任意一项所述的制备方法，其特征在于，步骤(a)中，混合的温度为

15‑60℃。

7.根据权利要求1‑4任意一项所述的制备方法，其特征在于，步骤(a)中，混合时并搅拌，搅拌的时间为5‑60min，搅拌的转速为60‑180r/min。

8.根据权利要求1‑4任意一项所述的制备方法，其特征在于，步骤(b)中，混合的时间为

0.5‑5h，混合的温度为15‑60℃。

9.根据权利要求1‑4任意一项所述的制备方法，其特征在于，步骤(b)中，所述分离之后还包括干燥的步骤。

10.根据权利要求9所述的制备方法，其特征在于，步骤(b)中，干燥的温度为60‑120℃，干燥的时间为2‑6h。

11.根据权利要求1‑4任意一项所述的制备方法，其特征在于，所述膨胀石墨的制备方法包括以下步骤：将鳞片石墨、高锰酸钾和混合酸反应后，分离，得到石墨产物；

将石墨产物置于微波中膨胀，得到膨胀石墨。

12.根据权利要求11所述的制备方法，其特征在于，所述鳞片石墨、高锰酸钾和混合酸的质量比为1：(0.1‑0.6)：(10‑30)。

13.根据权利要求11所述的制备方法，其特征在于，所述混合酸包括硝酸和磷酸，所述硝酸和磷酸的体积比为1：(0.5‑3)。

14.根据权利要求11所述的制备方法，其特征在于，所述反应的温度为30‑60℃，反应的时间为10‑80min。

15.根据权利要求11所述的制备方法，其特征在于，所述微波的功率为650‑900W，微波的时间为10‑120s。

16.一种膨润土/膨胀石墨复合吸附剂，其特征在于，采用权利要求1‑15任意一项所述的膨润土/膨胀石墨复合吸附剂的制备方法制得；

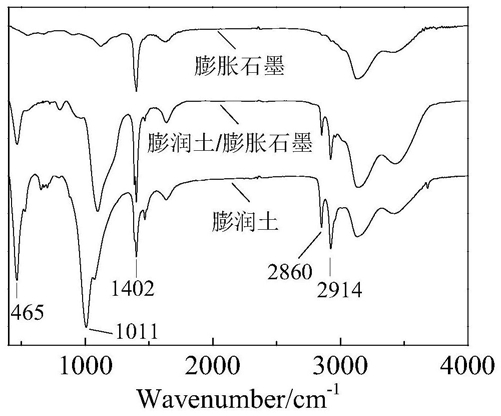

其中，所述膨润土/膨胀石墨复合吸附剂中的膨润土分布在膨胀石墨的孔隙中。

17.权利要求16所述的膨润土/膨胀石墨复合吸附剂在废液处理领域中的应用。
