专利号: 2020104959605
申请人: 福建九有建设发展有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-06-24
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

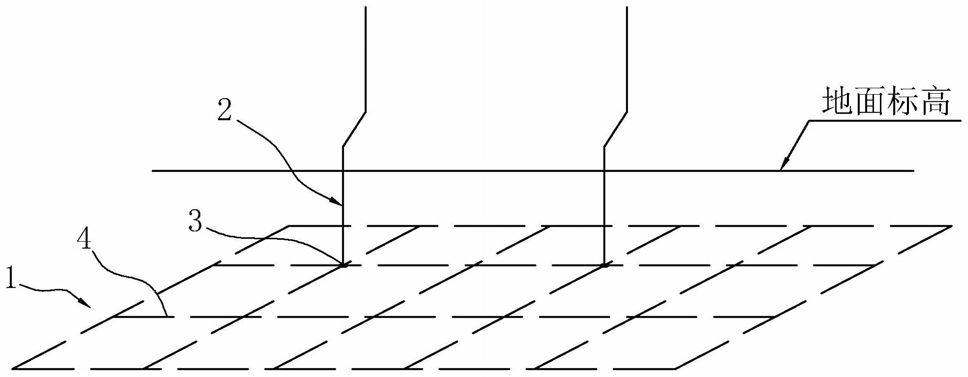

1.一种变电站接地网腐蚀检测系统,包括接地网,接地网包括埋设于土壤层中的地下铺网(1)以及垂直连接于地下铺网(1)的接地引下线(2),其特征在于:还包括提取装置;所述地下铺网(1)包括用于与接地引下线(2)连接的节点装置(3)以及与节点装置(3)连接的接地扁钢(4);所述节点装置(3)包括固定于土壤层中的 安装壳,所述安装壳包括呈圆筒状的筒体(5)以及连接于筒体(5)底部的固定板(6),所述筒体(5)内底部固定连接有导电体(9),接地扁钢(4)穿入筒体(5)与导电体(9)焊接,导电体(9)周侧与筒体(5)内壁以及接地扁钢(4)之间填充环氧树脂(12)固封连接;所述导电体(9)的上端面开设有倒圆台槽(13),所述接地引下线(2)包括杆体(14)和位于杆体(14)下端的连接头,所述连接头包括用于与倒圆台槽(13)内壁抵紧实现电连接的倒圆台(17)以及同轴连接于倒圆台(17)上端的压盘(18);杆体(14)同轴连接于压盘(18)上;所述压盘(18)上套设有密封件(19),所述密封件(19)包括与筒体(5)内壁螺纹连接的连接部(20)以及与压盘(18)上端面抵紧密封的抵紧环(21);所述密封件(19)的上端边沿径向延伸至筒体(5)外侧且向下延伸设置有挡边(25),挡边(25)呈圆环形;挡边(25)与连接部(20)之间形成供筒体(5)进入的凹槽(26);密封件(19)压紧压盘(18)时,挡边(25)下端沿位于筒体(5)上端沿以下;所述密封件(19)上端面相对于筒体(5)同轴设有环形槽(27),所述环形槽(27)内沿其周向均匀设有若干挡块;所述接地引下线(2)还包括位于杆体(14)上方且错位设置的外接杆(15)以及可拆卸连接于杆体(14)上端和外接杆(15)下端之间的连接杆(16);所述提取装置包括定位架(28)和提取套筒,提取套筒包括内筒(29)和外筒(30),所述外筒(30)内壁设有供内筒(29)衬装的滑槽(31),所述滑槽(31)下端设有用于抵接内筒(29)的抵接部(32),滑槽(31)上端设有供内筒(29)滑离外筒(30)的开口;所述内筒(29)内壁靠近下端位置设有用于插入环形槽(27)伴随内筒(29)转动与挡块形成抵接的插块(34);所述定位架(28)具有供内筒(29)和外筒(30)一同插入土壤中的定位通槽(37);所述插块(34)抵触环形槽(27)底部时,内筒(29)的下端沿位于筒体(5)上端沿以下且挡边(25)下端沿以上且内筒(29)内壁靠近挡边(25)外壁;所述安装壳和密封件(19)均为耐腐蚀材质制成。

2.根据权利要求1所述的一种变电站接地网腐蚀检测系统,其特征在于:所述安装壳的底部设有混凝土基座(7),所述混凝土基座(7)连接有预埋螺杆(8),所述固定板(6)固定连接于预埋螺杆(8)。

3.根据权利要求2所述的一种变电站接地网腐蚀检测系统,其特征在于:所述导电体(9)侧壁设有供接地扁钢(4)插接的插接槽(10),所述导电体(9)上端面设有向下延伸与插接槽(10)连通的焊接槽(11),接地扁钢(4)于插接槽(10)内与焊接槽(11)的内壁焊接固定,接地扁钢(4)于插接槽(10)外与插接槽(10)的开口边沿焊接固定。

4.根据权利要求3所述的一种变电站接地网腐蚀检测系统,其特征在于:所述筒体(5)包括用于与连接部(20)螺接的螺纹部(22)和用于与压盘(18)抵接的滑动部(23),所述压盘(18)的侧壁嵌设有密封圈(24),密封圈(24)与滑动部(23)抵触连接。

5.根据权利要求4所述的一种变电站接地网腐蚀检测系统,其特征在于:所述环形槽(27)的宽度大于插块(34)用于插入环形槽(27)部分宽度。

6.根据权利要求5所述的一种变电站接地网腐蚀检测系统,其特征在于:所述定位架(28)包括用于套设在杆体(14)外壁的内架(35)以及套设于内架(35)外的外架(36),内架(35)的外周壁与外架(36)的内周壁之间构成定位通槽(37)。

7.根据权利要求6所述的一种变电站接地网腐蚀检测系统,其特征在于:所述内筒(29)的上端设置有旋转手柄(33)。

8.一种变电站接地网腐蚀检测方法,其特征在于:包括在接地网施工时对权利要求7所述的一种变电站接地网腐蚀检测系统进行施工;在检测时,将连接杆(16)拆卸并对土壤层表面进行整平;将内架(35)套设于杆体(14)上,并在内架(35)外套设外架(36);将内筒(29)滑入外筒(30)内并将内筒(29)和外筒(30)通过定位通槽(37)一同垂直插入土壤中,当插块(34)抵触环形槽(27)底部时停止;然后转动内筒(29)使得插块(34)与挡块抵触后推动密封件(19)转动直到连接部(20)与螺纹部(22)脱离;然后向上提起杆体(14)将杆体(14)、密封件(19)、内筒(29)一同提出地面,并将杆体(14)取出后对杆体(14)的腐蚀情况进行检测;检测完毕后根据杆体(14)的腐蚀情况选择更换或继续使用杆体(14);装回杆体(14)时,在杆体(14)上套设密封件(19),将杆体(14)放入外筒(30)内使得倒圆台(17)与倒圆台槽(13)紧贴,于外筒(30)的滑槽(31)内滑入内筒(29)使得插块(34)插入环形槽(27)内,转动内筒(29)使得插块(34)推动密封件(19)转动,连接部(20)与螺纹部(22)螺接,抵紧环(21)压紧压盘(18);然后将内筒(29)和外筒(30)拔出并对杆体(14)周侧的土壤进行回填,最后通过连接杆(16)将杆体(14)上端和外接杆(15)下端连接。
