1.一种变电站消防蓄水、给水智能控制系统，其特征在于：包括消防蓄水池（1）和洒水塔（2），所述洒水塔（2）包括蓄水塔（21）以及设置于蓄水塔（21）周向外侧的环形塔（22），所述环形塔（22）内部为中空结构，且于环形塔（22）内部设置有加热装置（223），所述环形塔（22）底部的周侧开设有进风口（221），环形塔（22）顶部具有出风口（222），所述蓄水塔（21）沿其高度方向设置有多个楼层并于每一楼层上设置有蓄水箱（23），每一所述蓄水箱（23）上均设置连接至上层蓄水箱（23）内的抽水泵（231），顶层的蓄水箱（23）顶部设置有向周侧喷洒雾化水的喷头（24），底层的蓄水箱（23）通过抽水泵（231）向消防蓄水池（1）内抽水，每一所述蓄水箱（23）上还连接有穿出环形塔（22）的喷枪（232）。

2.根据权利要求1所述的变电站消防蓄水、给水智能控制系统，其特征在于：所述喷头（24）的周侧间隔开设有雾化喷口（241），所述喷头（24）的内部还设置有将雾化喷口（241）遮挡的转动片（25），所述转动片（25）具有周侧的开口（251），所述喷头（24）上方还连接有带动转动片（25）进行转动使雾化喷口（241）依次进行喷水的电机（26）。

3.根据权利要求2所述的变电站消防蓄水、给水智能控制系统，其特征在于：所述转动片（25）开口（251）的宽度等于两雾化喷口（241）的间距。

4.根据权利要求2所述的一种变电站消防蓄水、给水智能控制系统，其特征在于：所述电机（26）的输出端设置有减速箱，并通过减速箱减速后带动转动片（25）进行转动。

5.根据权利要求1所述的变电站消防蓄水、给水智能控制系统，其特征在于：每一所述蓄水箱（23）上的抽水泵（231）连接在蓄水箱（23）的底部位置，并通过管道连接至上层蓄水箱（23）的顶部位置。

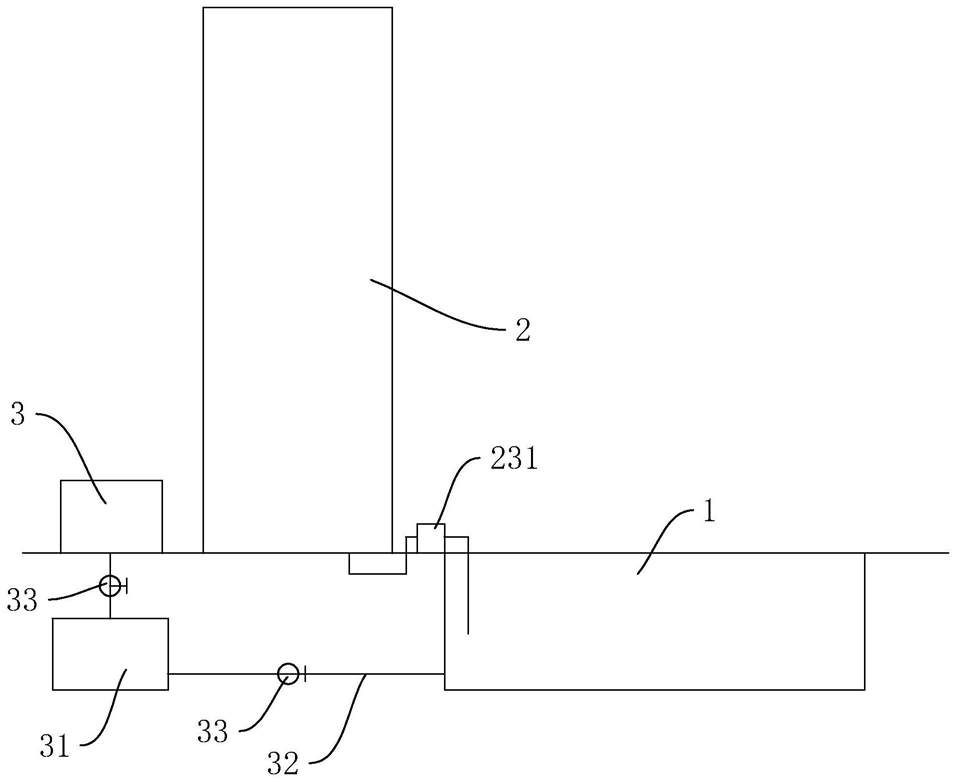

6.根据权利要求5所述的变电站消防蓄水、给水智能控制系统，其特征在于：所述变电站内每一变压器（3）的下方设置有应急储油坑（31），所述应急储油坑（31）通过管道与变压器（3）内的油箱相连，且通过阀门（33）进行控制，所述应急储油坑（31）底部设置有与消防蓄水池（1）相连的连通管（32）。

7.根据权利要求6所述的变电站消防蓄水、给水智能控制系统，其特征在于：所述消防蓄水池（1）的顶部与地面齐平。

8.根据权利要求7所述的变电站消防蓄水、给水智能控制系统，其特征在于：所述环形塔（22）上于每一楼层的侧壁处开设有喷枪射口（224），所述喷枪射口（224）设置有四个且均匀分布在环形塔（22）的周向，所述环形塔（22）具有将喷枪射口（224）与环形塔（22）内腔隔绝的隔板（225）。

9.一种变电站消防蓄水、给水智能控制方法，其特征在于：运用权利要求1-8任意一项所述的控制系统进行控制，包括如下步骤：S1、将消防蓄水池（1）内的水引流至高处；

S2、通过喷头（24）向周侧进行水雾喷洒；

S3、向变电站供风加速水雾的蒸发进行降温。

10.根据权利要求9所述的变电站消防蓄水、给水智能控制方法，其特征在于：S2中喷头（24）的喷洒方式为旋转式喷洒。
