专利号: 2020104970568
申请人: 钟小二
专利类型:发明专利
专利状态:已下证
专利领域: 船舶或其他水上船只;与船有关的设备
更新日期:2024-08-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

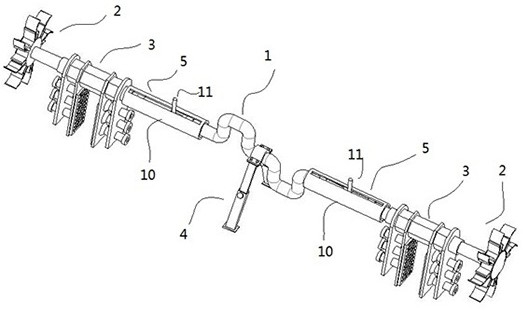

1.一种船舶推进器,其特征在于:包括

驱动部件(1),所述驱动部件(1)中部通过轴承安装有与船体内底面连接的支撑架(4);

所述驱动部件(1)相邻端与推进组件(2)相邻端通过动力连接控制组件(5)传动;

所述驱动部件(1)包括主轴杆(101);所述主轴杆(101)上中心对称设置有两个曲轴部(102);所述主轴杆(101)两端对称开有第一花键连接孔(103);两个所述曲轴部(102)间的主轴杆(101)通过轴承与支撑架(4)转动连接;

结构对称的两个推进组件(2),所述推进组件(2)包括动力输出轴(6)、固定在动力输出轴(6)远离驱动部件(1)一端的拨水轮组件(7)、以及安装在拨水轮组件(7)内的多个配重铁(8);所述动力输出轴(6)另一端开有第二花键连接孔(601);

所述动力连接控制组件(5)包括用于连接主轴杆(101)与动力输出轴(6)的花键(9)和延展伸缩组件(10);

以及用于支撑推进组件(2)且与船体侧边连接的卡接组件(3);

所述卡接组件(3)包括圆管(301);所述圆管(301)周侧面中部固定有六面圆筒(302);

所述六面圆筒(302)两端且位于圆管(301)下侧均固定有一个矩形支撑板(303);

两个所述矩形支撑板(303)均竖向排列螺纹贯穿连接有三个锁紧螺栓(304);

所述六面圆筒(302)周侧滑动配合有两个柔性钢板(305);所述锁紧螺栓(304)与柔性钢板(305)的接触端设置圆锥台(306);

两个所述柔性钢板(305)相对内侧面均粘结固定有橡胶板(307);

所述拨水轮组件(7)包括固定在动力输出轴(6)端部的单端开口的水轮圆壳(701)、以及与水轮圆壳(701)开口端内壁螺纹连接的端盖(702);

所述水轮圆壳(701)内壁轴心处固定有螺纹柱(703);所述配重铁(8)螺旋安装在螺纹柱(703)上;所述水轮圆壳(701)周侧面均布固定有第一拨水板(704);

所述水轮圆壳(701)周侧面,并且位于相邻两个第一拨水板(704)之间均固定有一个第二拨水板(705);

所述第一拨水板(704)前进运动方向一侧面通过合页固定有弧形拨水板(706);所述弧形拨水板(706)弯曲方向指向水轮圆壳(701)前进转动方向;

所述花键(9)一表面沿轴向均布开有螺纹孔(901);其中一所述螺纹孔(901)上可拆卸的螺纹连接有操作杆(11);

所述延展伸缩组件(10)包括两个分别通过一轴承转动连接在动力输出轴(6)与驱动部件(1)相邻端周侧面的圆环套(12)、以及与两个圆环套(12)外壁滑动配合的圆柱长筒(13);

所述圆柱长筒(13)侧壁中部沿轴向开有第一矩形孔(131);

所述圆柱长筒(13)侧壁中部沿轴向开有与花键(9)适配的第二矩形孔(132);

所述弧形拨水板(706)包括与第一拨水板(704)连接的矩形板部、以及与矩形板部一体成型的圆弧板部。

2.根据权利要求1所述的一种船舶推进器,其特征在于,所述橡胶板(307)表面均布设有凸点(308)。

3.根据权利要求1所述的一种船舶推进器,其特征在于,所述支撑架(4)包括两个通过螺栓可拆卸连接的半圆环(401);

两个所述半圆环(401)内卡接有套设在主轴杆(101)上的轴承;下侧所述半圆环(401)下表面固定两个呈八字形设置的可调长度的双节伸缩杆(402);

所述双节伸缩杆(402)通过手动调整的带帽螺栓(403)定位。

4.根据权利要求1所述的一种船舶推进器,其特征在于,两个所述曲轴部(102)上均转动安装有脚踏。
