专利号: 2020105002545
申请人: 浙江广厦建设职业技术学院
专利类型:发明专利
专利状态:已下证
专利领域: 加工水泥、黏土或石料
更新日期:2024-04-03
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

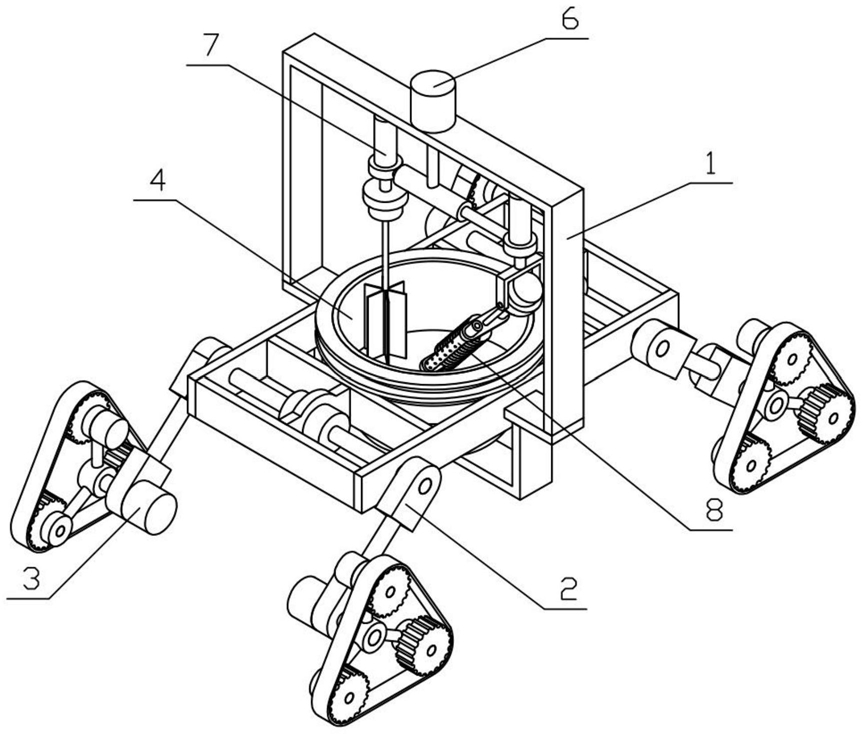

1.一种土木施工用搅拌装置,包括装置支架(1)、摆动机构(2)、移动机构(3)、搅拌支架(4)、转动铰链(5)、转动机构(6)、搅拌机构(7)和推料机构(8),其特征在于:所述摆动机构(2)设置有两个,移动机构(3)设置有四个,两个摆动机构(2)分别连接在装置支架(1)的前后两端,四个移动机构(3)分别固定连接在两个摆动机构(2)的左右两端,装置支架(1)的中部固定连接有搅拌支架(4),转动铰链(5)连接在搅拌支架(4)内,转动铰链(5)转动连接在装置支架(1)上,转动铰链(5)和搅拌支架(4)啮合传动,装置支架(1)上固定连接有转动机构(6),转动机构(6)的一端固定连接有搅拌机构(7),转动机构(6)的另一端固定连接有推料机构(8),推料机构(8)的下端转动在转动铰链(5)上,搅拌机构(7)和推料机构(8)的下端均位于搅拌支架(4)内。

2.根据权利要求1所述的一种土木施工用搅拌装置,其特征在于:所述装置支架(1)包括装置框架(101)、行星轮架(102)和安装架(103),装置框架(101)中部的下端固定连接有行星轮架(102),装置框架(101)中部的上端固定连接有安装架(103)。

3.根据权利要求2所述的一种土木施工用搅拌装置,其特征在于:所述摆动机构(2)包括摆动电机(201)和摆动臂(202),摆动电机(201)为双输出轴电机,摆动电机(201)输出轴的两端均固定连接有摆动臂(202),装置框架(101)的前后两端均固定连接有摆动臂(202)。

4.根据权利要求3所述的一种土木施工用搅拌装置,其特征在于:所述移动机构(3)包括移动电机Ⅰ(301)、转动支架(302)、转动环(303)、移动轮(304)和移动电机Ⅱ(305),移动电机Ⅰ(301)的输出轴上固定连接有转动支架(302),转动支架(302)上周向均匀固定连接有三个转动环(303),三个转动环(303)上均转动连接有移动轮(304),移动电机Ⅱ(305)固定连接在其中一个转动环(303)上,移动电机Ⅱ(305)的输出轴和其中一个移动轮(304)连接,三个移动轮(304)之间传动连接。

5.根据权利要求4所述的一种土木施工用搅拌装置,其特征在于:所述搅拌支架(4)包括搅拌筒(401)、支撑转环(402)和齿圈(403),搅拌筒(401)的外侧转动连接在支撑转环(402),支撑转环(402)固定连接在装置框架(101)的中部,搅拌筒(401)的下端固定连接有齿圈(403)。

6.根据权利要求5所述的一种土木施工用搅拌装置,其特征在于:所述转动铰链(5)包括摆动筒(501)、转动柱(502)、太阳轮(503)和行星轮(504),转动柱(502)转动连接在搅拌筒(401)内,转动柱(502)和搅拌筒(401)同轴设置,转动柱(502)上铰接有摆动筒(501),转动柱(502)的下端固定连接有太阳轮(503),太阳轮(503)的外侧啮合有两个行星轮(504),两个行星轮(504)均转动连接在行星轮架(102)上,两个行星轮(504)均和齿圈(403)啮合传动。

7.根据权利要求6所述的一种土木施工用搅拌装置,其特征在于:所述转动机构(6)包括转动电机(601)、转动筒(602)、滑动柱(603)和固定柱(604),转动电机(601)固定连接在安装架(103)上,转动电机(601)的输出轴上固定连接有转动筒(602),转动电机(601)的输出轴和转动柱(502)同轴设置,转动筒(602)的一端固定连接有固定柱(604),转动筒(602)的另一端滑动连接有滑动柱(603),滑动柱(603)和固定柱(604)之间固定连接有压缩弹簧。

8.根据权利要求7所述的一种土木施工用搅拌装置,其特征在于:所述搅拌机构(7)包括伸缩机构Ⅰ(701)、搅拌电机(702)和搅拌板(703),伸缩机构Ⅰ(701),固定连接在固定柱(604)上,伸缩机构Ⅰ(701)的伸缩端上固定连接有搅拌电机(702),搅拌电机(702)的输出轴上固定连接有多个搅拌板(703)。

9.根据权利要求8所述的一种土木施工用搅拌装置,其特征在于:所述推料机构(8)包括伸缩机构Ⅱ(801)、铰接架(802)、摆动环(803)、推料电机(804)、推料螺旋(805)、转动板(806)和供水管(807),伸缩机构Ⅱ(801)固定连接在滑动柱(603)上,伸缩机构Ⅱ(801)的伸缩端上固定连接有铰接架(802),铰接架(802)上转动连接有摆动环(803),摆动环(803)上固定连接有推料电机(804),推料电机(804)的输出轴上固定连接有推料螺旋(805),推料电机(804)的输出轴上固定连接有两个转动板(806),两个转动板(806)之间固定连接有供水管(807),供水管(807)的下端封闭设置,供水管(807)上设置有多个供水孔。
