专利号: 2020105008876
申请人: 宁波财经学院
专利类型:发明专利
专利状态:已下证
专利领域: 水、废水、污水或污泥的处理
更新日期:2024-11-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

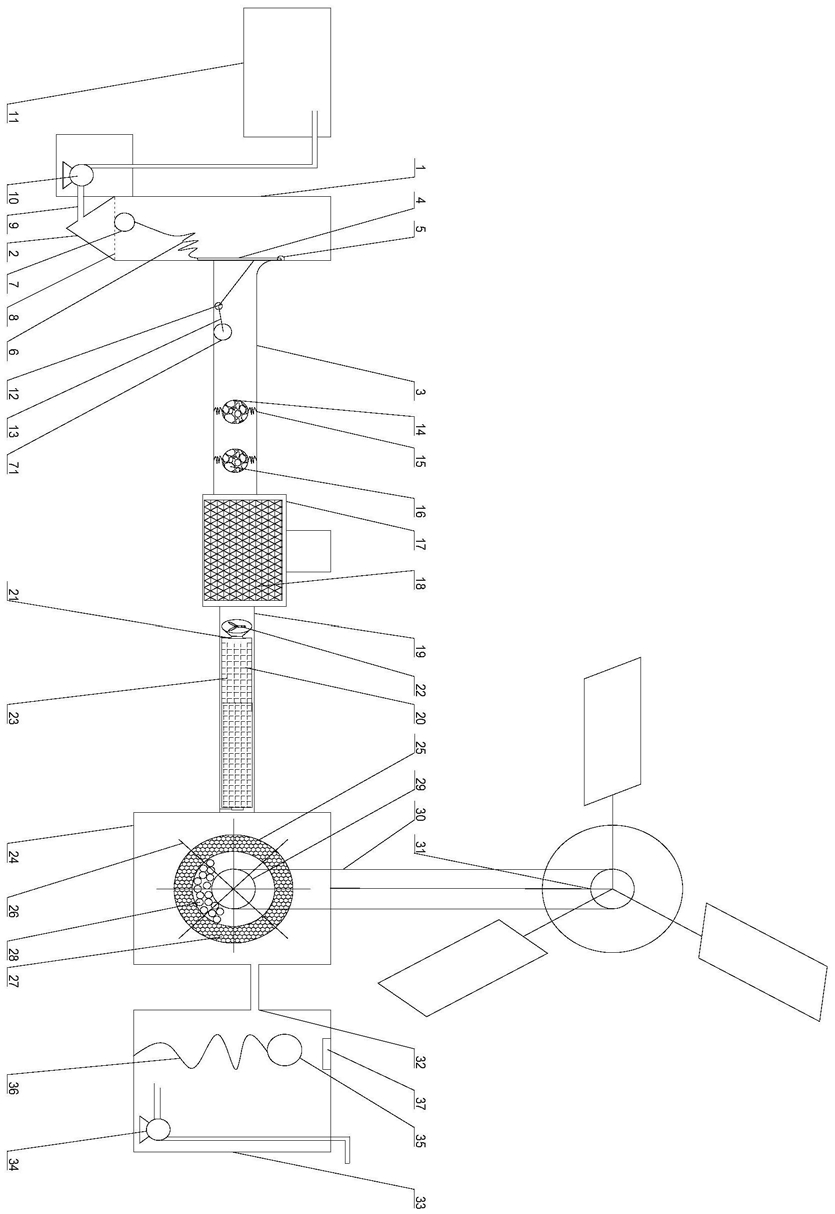

1.一种用于海绵城市的雨水处理装置,设置在地面以下,包括:集水井,在所述集水井的底部设有筛网和锥形沉淀区;其特征在于,还包括有:依次连接的第一处理管、除油井、第二处理管、生物处理池和储水池;其中,在所述集水井的中部侧壁上开设有第一出水口,所述第一出水口与所述第一处理管的一端连接,所述第一出水口配设有活动门,所述活动门能够绕其顶端转动实现开合,使得所述第一处理管和所述集水井实现连通或分隔,所述活动门的底部连接有第一软绳,所述第一软绳接有第一浮球,所述第一软绳的长度与所述第一浮球的直径之和小于自所述活动门的底部到所述集水井的顶端的距离;

在所述第一处理管内部设置有支点和铰接在所述支点上的弯折杠杆,所述弯折杠杆的一端连接在所述活动门上,所述弯折杠杆的另一端固定有第二浮球;

在所述第一处理管内部沿其轴向并排设置有若干个球形笼,每个所述球形笼的顶端和底端分别通过弹性部件与所述第一处理管的相应侧壁连接,所述球形笼内部装有碳酸钙颗粒;

所述第一处理管的另一端与所述除油井的一端连接,所述除油井内设有除油海绵,所述除油井的另一端与所述第二处理管的一端连接;

在所述第二处理管内部设置有支撑架和搁置在所述支撑架上的若干段圆柱形笼,每段所述圆柱形笼的前端固定有叶轮,每段所述圆柱形笼内填充有改性硫化铁-炭填料,所述改性硫化铁-炭填料是质量比为(2~3):1:0.5的改性硫化铁、活性炭颗粒和膨胀珍珠岩的混合物,所述第二处理管的另一端与生物处理池的一端连接;

所述生物处理池内设置有中心转轮,所述中心转轮包括由内到外依次设置的中心转盘、内圈和外圈,以及自所述中心转盘向外延伸至所述外圈以外且呈放射状分布的若干叶片,其中,所述中心转盘上套设有传动链条的一端,所述传动链条由设置在地表上的风力驱动旋转装置带动,所述内圈填充有厌氧生物填料,所述外圈填充有好氧生物填料;所述生物处理池的另一端侧壁的上部连接有第二出水口,所述第二出水口与储水池连接;

所述储水池内设置有水泵,所述水泵连接浮球控制器,所述浮球控制器包括第三浮球和按压接触器,所述第三浮球通过第二软绳与所述储水池的底部内壁连接,所述按压接触器设置在所述储水池的顶部内壁上与所述第三浮球相对应的位置上。

2.如权利要求1所述的用于海绵城市的雨水处理装置,其特征在于,所述弹性部件为弹簧。

3.如权利要求1所述的用于海绵城市的雨水处理装置,其特征在于,所述碳酸钙颗粒大小为1~2cm。

4.如权利要求1所述的用于海绵城市的雨水处理装置,其特征在于,所述除油井的顶端设有检测口。

5.如权利要求1所述的用于海绵城市的雨水处理装置,其特征在于,所述改性硫化铁通过以下方法得到:将1g颗粒硫铁矿加入到10mL质量百分比浓度为1%~2%的硼氢化钠溶液中,反应10~15分钟。

6.如权利要求1所述的用于海绵城市的雨水处理装置,其特征在于,所述第二处理管的管径是所述第一处理管的管径的1/2~3/4。

7.如权利要求1所述的用于海绵城市的雨水处理装置,其特征在于,所述好氧生物填料是聚丙烯填料,所述厌氧生物填料是球形火山岩颗粒。

8.如权利要求1所述的用于海绵城市的雨水处理装置,其特征在于,所述风力驱动旋转装置为风车。

9.如权利要求1所述的用于海绵城市的雨水处理装置,其特征在于,所述水泵还接有人工控制开关。

10.如权利要求1所述的用于海绵城市的雨水处理装置,其特征在于,在所述锥形沉淀区的底端连接有污泥管,所述污泥管连接污泥泵,所述污泥泵的出口与污泥池连接。
