专利号: 2020105009559
申请人: 山东瑞谱检测技术有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 干燥
更新日期:2024-06-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

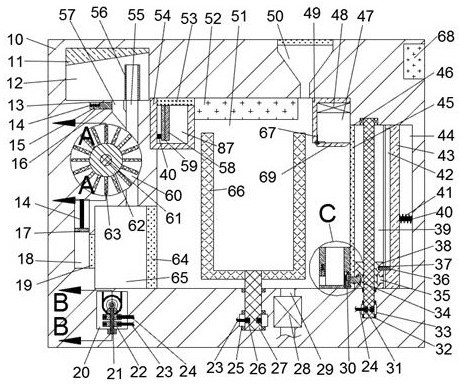

1.一种自检测烘干后水分的烘干机,包括烘干机,其特征在于:所述烘干机内设有烘干腔,所述烘干腔右侧内壁上设有提升机构,所述烘干腔内顶壁上固定设有加热板,所述烘干腔内顶壁上贯通设有位于所述加热板右侧的的进料孔,所述进料孔内设有能开闭的密封板,所述烘干腔内顶壁上固定设有位于所述进料孔右侧的检测箱,所述烘干腔内顶壁上固定设有位于所述加热板左侧的隔热箱,所述烘干腔内底壁上贯通有与机台相通的落料孔,所述材料抽取泵内固定设有截断所述落料孔的材料抽取泵,所述落料孔左侧内壁上设有搅拌机构,所述烘干腔左侧内壁上设有储液腔;所述储液腔右侧内壁上固定设有与所述烘干腔相通的第一导热板,所述储液腔左侧内壁上设有气密腔,所述气密腔右侧内壁上固定设有与所述储液腔相通的第二导热板,所述气密腔内滑动设有气密板,所述气密板顶部端面上固定连接有向上延伸的密封块拉绳,所述储液腔内顶壁上设有冷凝腔,所述冷凝腔与所述储液腔之间贯通设有流体通孔,所述流体通孔左侧内壁上设有截断所述流体通孔的涡轮腔,所述涡轮腔前后内壁上转动连接有向后延伸的第一传动轴,所述第一传动轴上固定设有转轮,所述转轮环形端面上固定设有十六片转叶,所述冷凝腔内顶壁上固定设有冷凝板,所述冷凝腔内底壁上固定设有与所述流体通孔相通的向上延伸的蒸汽管路以及位于所述蒸汽管路左侧向右下延伸贯穿所述流体通孔左侧内壁且与之相通的冷凝水通孔,所述冷凝水通孔左侧内壁上设有开口向右且截断所述冷凝水通孔的密封块滑槽,所述密封块滑槽内滑动设有密封块,所述密封块左侧端面上固定设有与所述密封块滑槽左侧内壁固定连接的密封块弹簧,所述所述密封块左侧端面上固定连接有所述密封块拉绳远离所述气密板的另一端。

2.根据权利要求 1 所述的一种自检测烘干后水分的烘干机,其特征在于:所述涡轮腔后侧内壁上设有第一带轮腔,所述第一传动轴向后贯穿所述第一带轮腔前后内壁且与之转动配合连接,所述第一传动轴位于所述第一带轮腔内的部分上固定设有第一带轮,所述储液腔内底壁上设有传动腔,所述传动腔后侧内壁上转动连接有第二传动轴,所述第二传动轴上固定设有第一锥齿轮以及位于所述第一锥齿轮后侧的第二带轮,所述第二带轮与所述第一带轮之间通过第一传动带传动配合连接,所述传动腔内底壁上转动连接有第三传动轴,所述第三传动轴上固定设有上下对称的第三带轮以及位于上侧的所述第三带轮上侧的与所述第一锥齿轮相啮合的第二锥齿轮。

3.根据权利要求 1 所述的一种自检测烘干后水分的烘干机,其特征在于:所述搅拌机构包括所述落料孔左侧内壁上设有的第二带轮腔,所述第二带轮腔上下内壁上转动连接有向上延伸的第四传动轴,所述第四传动轴上固定设有第四带轮,所述第四带轮与下侧的所述第三带轮之间通过第二传动带传动配合连接,所述第四传动轴向上伸入所述烘干腔内的端面上固定设有搅拌杆。

4.根据权利要求 1 所述的一种自检测烘干后水分的烘干机,其特征在于:所述提升机构包括所述烘干腔右侧内壁上设有的轴套滑槽,所述轴套滑槽内滑动设有螺纹轴套,所述轴套滑槽左侧与所述烘干腔连通有密封条安装腔,所述密封条安装腔前后内壁上固定设有前后对称且密封所述轴套滑槽的密封条,所述螺纹轴套环形端面上设有开口远离所述螺纹轴套中心的T形滑轨,所述T形滑轨内滑动设有向左延伸贯穿前后两片所述密封条中间夹缝伸入所述烘干腔内的T形块,所述T形块伸入所述烘干腔内的左侧端面上固定设有取样杯,所述取样杯内设有开口向上的取样腔,所述取样腔左侧内壁上左右贯通设有材料连通孔,所述材料连通孔内顶壁上设有开口向下的挡板滑槽,所述挡板滑槽内滑动设有挡板,所述挡板顶部端面上固定设有与所述挡板滑槽内顶壁固定连接的挡板弹簧,所述挡板顶部端面上固定设有挡板拉绳,所述取样腔右侧内壁上设有开口向下的受压块滑槽,所述受压块滑槽内滑动设有受压块,所述受压块顶部端面上固定设有与所述受压块滑槽内顶壁固定连接的受压块弹簧,所述受压块左侧端面上固定连接有所述挡板拉绳远离所述挡板的另一端,所述烘干腔内底壁上固定设有位于所述轴套滑槽右侧的与所述受压块滑槽相配合的凸块,所述轴套滑槽内底壁上设有第三带轮腔,所述第三带轮腔上下内壁上转动连接有向上延伸的螺杆,所述螺杆上固定设有第五带轮,所述第五带轮与上侧的所述第三带轮之间通过第三传动带传动配合连接,所述轴套滑槽向上延伸的部分贯穿所述轴套滑槽上下内壁且与之转动配合连接,所述螺杆位于所述轴套滑槽内的部分贯穿所述螺纹轴套且与之啮合,所述螺纹轴套右侧端面上设有开口向右的卡口,所述轴套滑槽右侧内壁上设有开口向左与所述轴套滑槽相通的滑板滑槽,所述滑板滑槽内滑动设有滑板,所述滑板左侧端面上设有开口向左的卡块滑槽,所述卡块滑槽内滑动设有与所述卡口相配合的卡块,所述滑板右侧端面上固定设有与所述滑板滑槽右侧内壁固定连接的滑板弹簧,所述滑板右侧端面上固定连接有滑板拉索,所述隔热箱内设有金属板判定腔,所述金属板判定腔内顶壁上固定设有与所述加热板左侧端面固定连接的第三导热板,所述第三导热板底部端面上固定设有第一金属板以及位于所述第一金属板右侧且与所述第一金属板右侧端面固定连接的第二金属板,所述第一金属板的金属热膨胀系数大于所述第二金属板的金属热膨胀系数,所述第一金属板左侧端面上固定连接有所述滑板拉索远离所述滑板的另一端。

5.根据权利要求 1 所述的一种自检测烘干后水分的烘干机,其特征在于:所述检测箱内设有开口向下的与所述取样杯相配合的检测腔,所述检测腔内顶壁上固定设有水分分析仪,所述检测箱下侧设有检测箱密封板,所述检测箱密封板顶部端面上固定设有与所述检测腔左侧内壁固定连接的弹簧铰链,所述烘干机右侧端面上固定设有控制面板。
