1.一种可调节爪式混凝土单轴拉伸试验夹具，其特征在于，包括两个结构相同的夹具体(1)，两个夹具体(1)分别设置在混凝土试件(2)的两端；

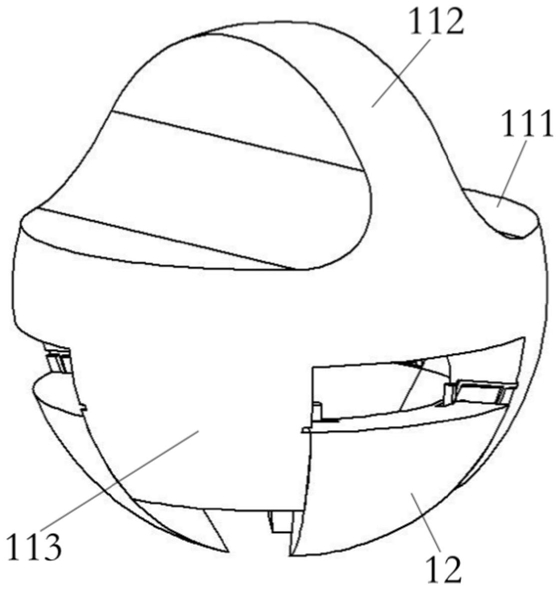

夹具体(1)包括钳口连接件(11)及多个爪型试件夹持件(12)，钳口连接件(11)的一侧与试验机连接，另一侧与爪型试件夹持件(12)连接；钳口连接件(11)包括中轴圆板(111)、中位板(112)及多个弧形壳结构(113)，中轴圆板(111)水平设置，中位板(112)垂直设置在中轴圆板(111)的一侧，弧形壳结构(113)设置在中轴圆板(111)的另一侧；

多个弧形壳结构(113)沿中轴圆板(111)的圆周均匀间隔设置，相邻两个弧形壳结构(113)之间设置有一个爪型试件夹持件(12)，爪型试件夹持件(12)及弧形壳结构(113)位于同一球面上；爪型试件夹持件(12)与弧形壳结构(113)之间采用滑动连接，且滑动方向与弧形壳结构(113)的弧长方向一致；多个爪型试件夹持件(12)之间形成夹持空间，混凝土试件(2)的夹持端嵌设在夹持空间中，混凝土试件(2)的夹持端与多个爪型试件夹持件(12)之间采用面接触紧密配合；

爪型试件夹持件(12)与弧形壳结构(113)的接触面之间还设置有锁紧机构；锁紧机构包括锁舌组件(3)及弹簧(4)；锁舌组件(3)活动安装在爪型试件夹持件(12)上，锁舌组件(3)的一端通过弹簧(4)与爪型试件夹持件(12)连接；弧形壳结构(113)的侧边设置有齿条凹槽(115)，齿条凹槽(115)沿弧形壳结构(113)的弧长布置，锁舌组件(3)的另一端与配合设置在齿条凹槽(115)中。

2.根据权利要求1所述的一种可调节爪式混凝土单轴拉伸试验夹具，其特征在于，弧形壳结构(113)的侧边对称设置有两条滑动凹槽(114)，滑动凹槽(114)沿弧形壳结构(113)的弧长布置；爪型试件夹持件(12)的侧边上端设置有两个滑动柱(121)，两个滑动柱(121)分别配合设置在两条滑动凹槽(114)中。

3.根据权利要求1所述的一种可调节爪式混凝土单轴拉伸试验夹具，其特征在于，爪型试件夹持件(12)的侧边上端设置有锁舌定位孔(122)及锁舌安装孔(123)，锁舌定位孔(122)与锁舌安装孔(123)垂直贯通；锁舌组件(3)包括定位杆(31)及锁舌本体(32)，定位杆(31)竖向活动穿设在锁舌定位孔(122)中，锁舌本体(32)水平活动穿设在锁舌安装孔(123)中，定位杆(31)垂直设置在锁舌本体(32)的侧壁上；锁舌本体(32)一端通过弹簧(4)与锁舌安装孔(123)的端部连接，锁舌本体(32)的另一端配合设置在齿条凹槽(115)中。

4.根据权利要求3所述的一种可调节爪式混凝土单轴拉伸试验夹具，其特征在于，锁舌本体(32)的长度与齿条凹槽(115)的深度相匹配。

5.根据权利要求3所述的一种可调节爪式混凝土单轴拉伸试验夹具，其特征在于，锁舌本体(32)的端部设置有楔口，楔口设置在靠近齿条凹槽(115)的一端；齿条凹槽(115)中设置有若干级齿牙，楔口的一侧设置锁定平台(33)，锁定平台(33)与齿条凹槽(115)的齿牙配合紧密接触。

6.根据权利要求1所述的一种可调节爪式混凝土单轴拉伸试验夹具，其特征在于，中轴圆板(111)、中位板(112)及弧形壳结构(113)采用一体式结构。

7.根据权利要求1所述的一种可调节爪式混凝土单轴拉伸试验夹具，其特征在于，混凝土试件(2)采用哑铃型结构；混凝土试件(2)包括上夹持端(21)、中部试验段(22)及下夹持端(23)，上夹持端(21)及下夹持端(23)分别设置在中部试验段(22)的两端；上夹持端(21)及下夹持端(23)均为一端大一端小的圆台型结构，上夹持端(21)或下夹持端(23)嵌设在多个爪型试件夹持件(12)形成的夹持空间中，上夹持端(21)或下夹持端(23)的外壁与爪型试件夹持件(12)的内壁紧密接触。

8.根据权利要求1所述的一种可调节爪式混凝土单轴拉伸试验夹具，其特征在于，中位板(112)与中轴圆板(111)的连接处采用倒圆角设置；中轴圆板(111)与弧形壳结构(113)的连接处采用倒圆角设置。

9.根据权利要求1‑8任意一项所述的一种可调节爪式混凝土单轴拉伸试验夹具的使用方法，其特征在于，包括以下步骤：

将混凝土试件的两个夹持端分别嵌入在两个夹具体的多个弧形壳结构中，将多个爪型试件夹持件分别与弧形壳结构配合安装在一起，调节爪型试件夹持件与弧形壳结构的位置关系，确保多个爪型试件夹持件形成的夹持空间大小与混凝土试件的夹持端尺寸大小匹配，并使混凝土试件的夹持端外壁与爪型试件夹持件的内壁面接触紧密连接，完成夹具体与混凝土试件的组装；之后将中位板安装在试验机的钳口上，启动试验机，进行混凝土单轴拉伸试验。
