专利号: 202010504676X
申请人: 赵正芽
专利类型:发明专利
专利状态:已下证
专利领域: 加工水泥、黏土或石料
更新日期:2024-11-13
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

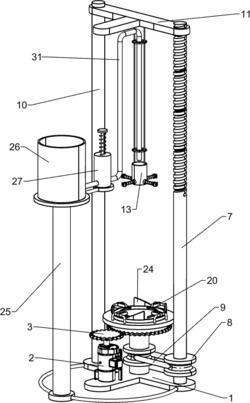

1.一种泥胚内壁上釉装置,其特征在于,包括有:机架(1);

支撑架(25),安装在机架(1)上;

传动组件,安装在机架(1)上,通过电机提供动力;

下料组件,安装在传动组件上;

固定组件,安装在传动组件上,通过弹性件进行固定;

传动组件包括有:

减速电机(2),通过螺栓固接在机架(1)上;

第一齿轮(3),键连接在减速电机(2)的输出轴上;

旋转轴(4),通过轴承座转动式安装在机架(1)上;

第二齿轮(5),键连接在旋转轴(4)上,第一齿轮(3)与第二齿轮(5)啮合;

工作台(6),安装在旋转轴(4)上;

螺纹杆(7),通过轴承座转动式安装在机架(1)上;

皮带轮(8),分别安装在旋转轴(4)与螺纹杆(7)上;

传动带(9),安装在皮带轮(8)之间;

导柱(10),安装在机架(1)上;

滑动板(11),安装在螺纹杆(7)与导柱(10)之间,滑动板(11)与螺纹杆(7)之间螺纹连接,滑动板(11)与导柱(10)之间滑动连接;

下料组件包括有:

第一连接杆(12),至少两根对称式安装在滑动板(11)上;

下料容器(13),安装在第一连接杆(12)上;

滑动杆(14),均匀间隔的滑动式安装在下料容器(13)上;

上釉海绵(15),安装在滑动杆(14)上;

第一弹簧(16),安装在滑动杆(14)与下料容器(13)之间;

第二连接杆(17),至少两根对称式安装在滑动杆(14)上;

挡块(18),安装在第二连接杆(17)上;

固定组件包括有:

固定架(19),至少两个,均匀间隔的安装在工作台(6)上;

旋转板(20),转动式安装在固定架(19)上;

扭力弹簧(21),安装在旋转板(20)与固定架(19)转动连接处;

压板(22),安装在旋转板(20)上。

2.按照权利要求1所述的一种泥胚内壁上釉装置,其特征在于,还包括有:转动环(23),转动式安装在工作台(6)上;

楔形块(24),至少两个均匀间隔的安装在转动环(23)上,楔形块(24)与旋转板(20)配合。

3.按照权利要求2所述的一种泥胚内壁上釉装置,其特征在于,还包括有:储料容器(26),通过螺栓固接在支撑架(25)上;

缸体(27),通过螺栓固接在支撑架(25)上;

活塞杆(28),滑动式安装在缸体(27)上;

第二弹簧(29),安装在活塞杆(28)与缸体(27)之间;

牵引环(30),至少两个安装在第一连接杆(12)上;

引流管(31),安装在缸体(27)上以及储料容器(26)和缸体(27)之间,引流管(31)尾端固接在牵引环(30)上,引流管(31)内均设有单向阀。
