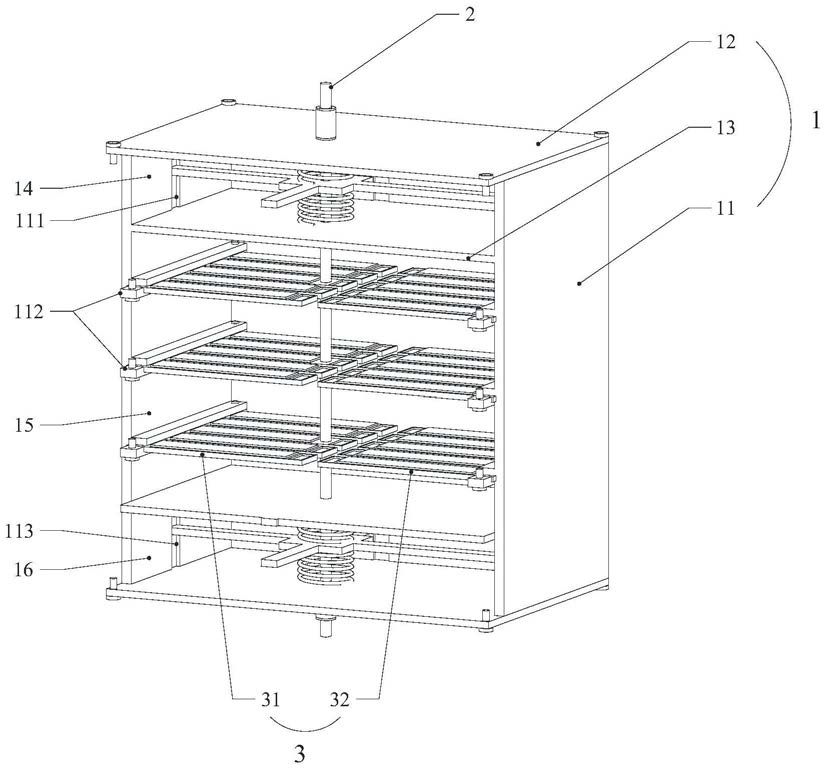

1.一种悬臂式压电阻尼器，其特征在于，包括外壳组件、传力杆组件和耗能组件；

所述外壳组件包括壳体、两块盖板和两块隔板，所述壳体为矩形筒体结构，所述壳体两端分别与所述盖板连接，所述隔板固定设置于所述壳体的内腔中并均与所述盖板平行，两块所述隔板将所述壳体和盖板包围的腔体分为顶部腔、中部腔和底部腔；

所述耗能组件包括若干对互不接触的第一悬臂梁组和第二悬臂梁组，每一所述第一悬臂梁组均与一所述第二悬臂梁组相对应，并分别垂直设置于所述壳体的中部腔中相对的两内壁面上，所述第一悬臂梁组通过磁力改变所述第二悬臂梁组的位置和状态；

所述传力杆组件垂直贯穿所述盖板和隔板并与两者均滑动连接，所述传力杆组件垂直贯穿若干所述第一悬臂梁组并与所述第一悬臂梁组均固定连接。

2.根据权利要求1中所述的悬臂式压电阻尼器，其特征在于，所述壳体上设置有顶部滑槽组、若干连接构件和底部滑槽组；

所述顶部滑槽组为设置于所述顶部腔内壁的四条滑槽，所述底部滑槽组为设置于所述底部腔内壁的四条滑槽，所述顶部滑槽组和底部滑槽组结构相同，两者均与所述传力杆组件滑动连接；

若干所述连接构件均成对设置于所述中部腔中相对的两内壁面上，每一对所述连接构件分别同所述第一悬臂梁组和第二悬臂梁组嵌入连接；

所述连接构件均包括条形凸台、凹槽和若干螺钉，所述凹槽平行设置于所述条形凸台一侧，所述第一悬臂梁组或第二悬臂梁组嵌入所述凹槽中，且所述第一悬臂梁组或第二悬臂梁组通过所述螺钉与所述条形凸台相连接。

3.根据权利要求2中所述的悬臂式压电阻尼器，其特征在于，所述盖板上均垂直贯穿设置有直线轴承，所述传力杆组件通过所述直线轴承与所述盖板滑动连接。

4.根据权利要求3中所述的悬臂式压电阻尼器，其特征在于，所述传力杆组件包括传力杆、第一限位板、第一限位弹簧组、第二限位板和第二限位弹簧组；

所述传力杆垂直贯穿所述盖板和隔板并与两者均滑动连接，所述传力杆垂直贯穿若干所述第一悬臂梁组并与所述第一悬臂梁组均固定连接；

所述第一限位板与第二限位板为大小相同的十字形板状结构，分别垂直固定于所述传力杆的两端，且固定连接点均为十字形板状结构的中心；

所述第一限位板和第一限位弹簧组均位于所述顶部腔中，所述第一限位板与顶部滑槽组滑动连接，所述第一限位弹簧组包括两个分别设置于所述第一限位板两侧的弹簧，且均同轴套设于所述传力杆上，所述第一限位弹簧组远离所述第一限位板的两端分别同所述盖板和隔板固定连接；

所述第二限位板和第二限位弹簧组均位于所述底部腔中，所述第二限位板与底部滑槽组滑动连接，所述第二限位弹簧组包括两个分别设置于所述第二限位板两侧的弹簧，且均同轴套设于所述传力杆上，所述第二限位弹簧组远离所述第二限位板的两端分别同所述盖板和隔板固定连接。

5.根据权利要求4中所述的悬臂式压电阻尼器，其特征在于，每一对所述第一悬臂梁组与第二悬臂梁组均位于所述传力杆轴线的一垂直平面上；

所述第一悬臂梁组包括平行排布的若干无孔悬臂梁和一条带孔悬臂梁，所述第二悬臂梁组包括平行排布的若干无孔悬臂梁，所述第一悬臂梁组中的所述无孔悬臂梁与带孔悬臂梁均在所述第二悬臂梁组中存在一所述无孔悬臂梁与其位置一一对应；

所述传力杆垂直贯穿所述带孔悬臂梁，并与所述带孔悬臂梁固定连接。

6.根据权利要求5中所述的悬臂式压电阻尼器，其特征在于，所述无孔悬臂梁与带孔悬臂梁均为条状结构，且所述无孔悬臂梁与带孔悬臂梁外形尺寸相同。

7.根据权利要求5中所述的悬臂式压电阻尼器，其特征在于，所述无孔悬臂梁与带孔悬臂梁的厚度同所述连接构件中凹槽的宽度相适应。

8.根据权利要求5中所述的悬臂式压电阻尼器，其特征在于，所述无孔悬臂梁包括无孔梁体、第一压电陶瓷片和第一磁体片，所述第一压电陶瓷片和第一磁体片设置于所述无孔梁体的至少一侧，所述第一压电陶瓷片位于所述无孔梁体中部，所述第一磁体片位于所述无孔梁体远离所述壳体内壁一端；

所述带孔悬臂梁包括带孔梁体、第二压电陶瓷片、孔位和第二磁体片，所述第二压电陶瓷片和第二磁体片设置于所述带孔梁体的至少一侧，所述第二压电陶瓷片位于所述带孔梁体中部，所述第二磁体片位于所述带孔梁体远离所述壳体内壁一端，所述孔位位于所述第二压电陶瓷片和第二磁体片之间，且所述带孔悬臂梁通过所述孔位与所述传力杆固定连接；

所述第一磁体片与第二磁体片相对设置，所述第二磁体片通过磁力改变所述第一磁体片的位置和状态。
