专利号: 2020105075936
申请人: 东莞市库珀电子有限公司
专利类型:发明专利
专利状态:授权未缴费
专利领域: 电通信技术
更新日期:2025-03-31
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

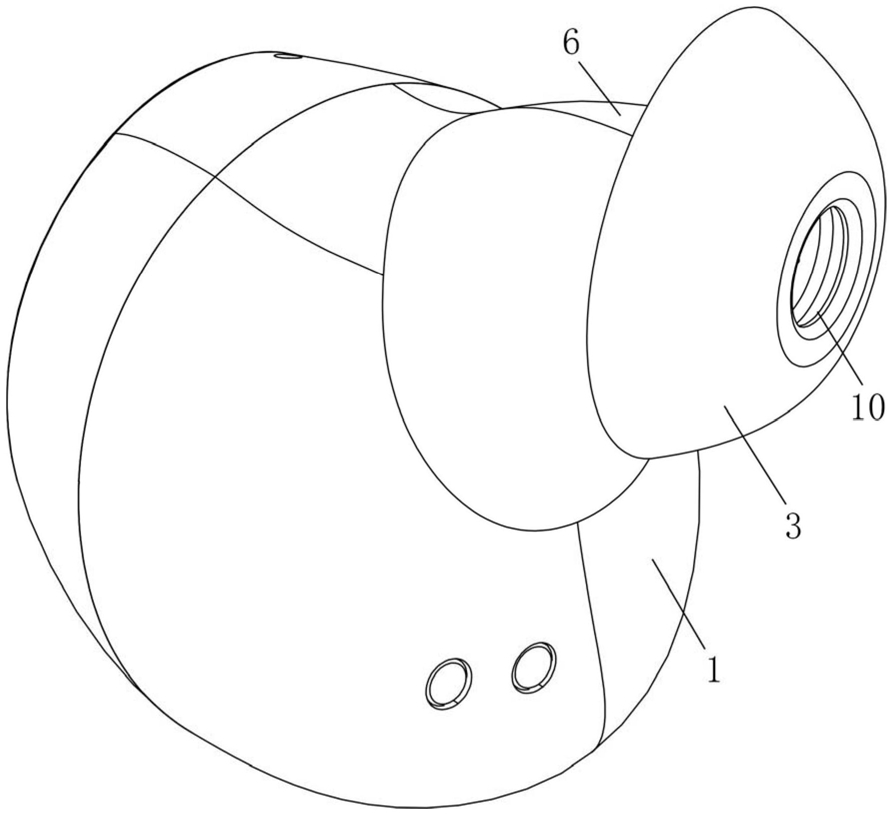

1.一种具有入耳侦测功能的智能无线蓝牙耳机,其特征在于:包括耳机主体和耳帽,所述耳机主体包括壳体和安装于所述壳体内部安装腔中的控制单元,所述壳体设置有用于塞入耳道中的入耳部,所述入耳部设置有与所述安装腔相连通的中空内部腔体,所述入耳部一体成型地设置有与所述耳帽相配合的中空柱状体,所述腔体贯穿所述柱状体的一端形成连通于所述耳机主体外部的出音口,所述出音口中设置有防尘网,所述耳帽设置有与所述柱状体相配合的套筒部,所述套筒部套设于所述柱状体的外侧,使所述耳帽可拆卸地安装于所述入耳部上,所述耳机主体中设置有导通件,所述耳帽通过所述导通件与所述控制单元电性导通实现入耳侦测。

2.根据权利要求1所述一种具有入耳侦测功能的智能无线蓝牙耳机,其特征在于:所述套筒部一体成型地设置有卡接部,所述卡接部卡设于所述出音口内并抵于所述防尘网上,所述防尘网的其中一侧与所述卡接部电性导通,另一侧通过导线与所述控制单元电性连接,从而使所述耳帽透过所述防尘网实现与所述控制单元的电性导通。

3.根据权利要求2所述一种具有入耳侦测功能的智能无线蓝牙耳机,其特征在于:所述入耳部设置有安装于其腔体中的扬声器,所述扬声器设置有包覆于其本体外部作为所述导通件的金属外壳或喷涂于其本体外部的至少一层导电金属涂层,所述金属外壳或所述金属涂层的其中一侧与所述导通件电性连接,另一侧与所述控制单元电性连接。

4.根据权利要求2所述一种具有入耳侦测功能的智能无线蓝牙耳机,其特征在于:所述导通件为至少一层LDS金属层,所述LDS金属层均匀地涂覆于所述壳体的内壁上,所述LDS金属层通过导线与所述控制单元电性连接。

5.根据权利要求1所述一种具有入耳侦测功能的智能无线蓝牙耳机,其特征在于:所述套筒部的内侧壁上设置有内螺纹,所述柱状体的外侧壁上设置有与所述内螺纹相配合的外螺纹,通过所述套筒部的所述内螺纹和所述柱状体的所述外螺纹相互螺纹连接,使所述耳帽可调节地安装于所述入耳部上。

6.根据权利要求5所述一种具有入耳侦测功能的智能无线蓝牙耳机,其特征在于:所述柱状体的外壁上设置有向内凹陷的环形限位槽,所述耳帽设置有与所述环形卡槽相配合的限位块,所述环形限位槽的整体宽度大于所述限位块的整体厚度,使所述环形限位槽与所述限位块之间形成一定的滑动间隙,所述限位块卡设于所述环形限位槽中,并随着所述耳帽的调节抵于所述环形限位槽的两侧壁上,防止过度调节导致所述耳帽从所述入耳部上脱落。

7.根据权利要求2所述一种具有入耳侦测功能的智能无线蓝牙耳机,其特征在于:所述壳体为导电硅胶壳或导电金属壳,所述壳体和所述耳帽相互接触实现电性导通,所述壳体通过导线电性连接于所述控制单元上,由所述控制单元通过所述壳体对所述耳帽的入耳深度进行侦测。

8.根据权利要求1所述一种具有入耳侦测功能的智能无线蓝牙耳机,其特征在于:所述控制单元包括集成于PCBA板上的入耳侦测模块、蓝牙模块及降噪模块,所述入耳侦测模块通过导通件与所述耳帽电性连接,所述蓝牙模块无线连接于外置蓝牙设备,并将音频数据通过无线传输至所述蓝牙模块上,由所述降噪模块对音频数据处理后输出。

9.根据权利要求1所述一种具有入耳侦测功能的智能无线蓝牙耳机,其特征在于:所述防尘网为导电金属件,所述防尘网通过导线与控制单元电性连接。
