专利号: 2020105083788
申请人: 陈希凯
专利类型:发明专利
专利状态:无效专利
专利领域: 输送;包装;贮存;搬运薄的或细丝状材料
更新日期:2024-08-19
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

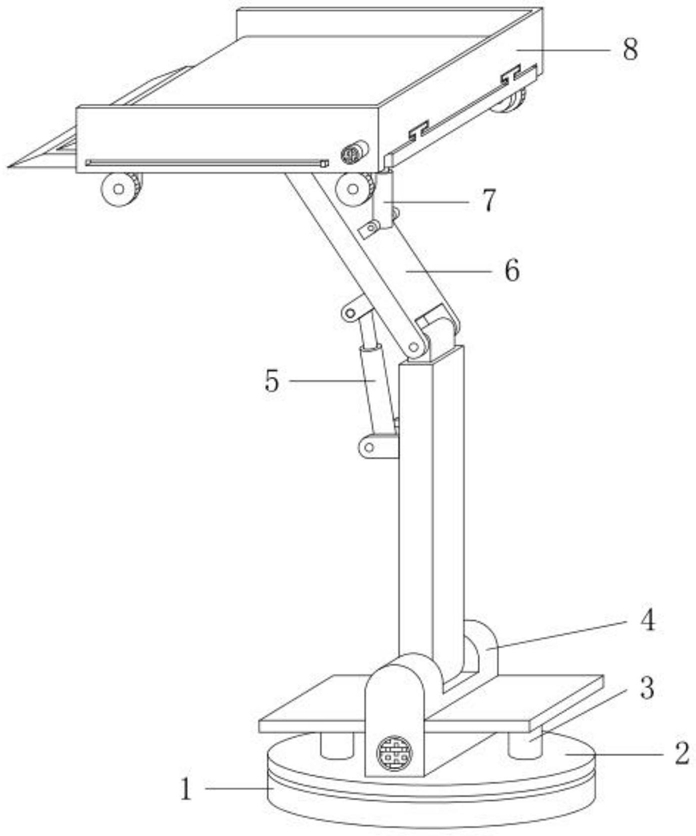

1.一种化妆品加工搬运装置,其特征在于,包括:底座(1),所述底座(1)的内腔内壁上沿周向设置有齿牙;

转台(2),所述转台(2)位于底座(1)的上表面与底座(1)的内腔中间位置通过轴承连接,所述转台(2)的底端外壁过盈配合有轴承的内环,所述底座(1)的内腔底端中间位置固定连接有轴承的外环;

第一电机(3),两个所述第一电机(3)沿上下方向分别与转台(2)的上表面左右两侧螺钉连接,所述第一电机(3)的底端设置有齿轮并与底座(1)的内腔内壁上的卡齿啮合连接;

摆动机构(4),所述摆动机构(4)设置于转台(2)的上表面中间位置;

第二摆臂(6),所述第二摆臂(6)与摆动机构(4)的顶端通过销轴连接;

第一伸缩杆(5),所述第一伸缩杆(5)的外壁上下两端分别与摆动机构(4)的左侧顶端和第二摆臂(6)的左侧底端通过销轴连接;输送机构(8),所述输送机构(8)的底端左侧与第二摆臂(6)的外壁顶端通过销轴连接;

第二伸缩杆(7),所述第二伸缩杆(7)的外壁上下两端分别与输送机构(8)的底端右侧和第二摆臂(6)的右侧通过销轴连接;

所述摆动机构(4)包括:

外壳(41),所述外壳(41)与转台(2)的上表面中间位置螺钉连接;

支撑板(42),两个所述支撑板(42)分别与外壳(41)的左右两侧螺钉连接,且支撑板(42)的底端与第一电机(3)螺钉连接;

第二电机(43),所述第二电机(43)位于外壳(41)的内腔并与外壳(41)的内腔前侧螺钉连接,且第二电机(43)的前侧与外壳(41)的前侧外壁相通,所述第二电机(43)的输出端外壁与外壳(41)的内腔后侧通过轴承连接,所述第二电机(43)的外壁输出端后侧过盈配合有轴承的内环,所述外壳(41)的内腔后侧底端固定连接有轴承的外环;

第一齿轮(44),所述第一齿轮(44)与第二电机(43)的输出端后侧键连接;

齿轴(45),所述齿轴(45)的外壁前后两端分别与外壳(41)的内腔前后两端通过轴承连接,所述齿轴(45)的后侧与第一齿轮(44)啮合连接;

第一摆臂(47),所述第一摆臂(47)的外壁底端与外壳(41)的内腔插接,且第一摆臂 (47)的外壁前后两端分别与外壳(41)的内腔前后两侧通过轴承连接,所述第一摆臂(47)的外壁前后两端均过盈配合有轴承的内环,所述外壳(41)的内腔前后两侧均固定连接有轴承的外环,所述第一摆臂(47)的外壁顶端与第二摆臂(6)的底端通过销轴连接,所述第二摆臂(6)的左侧底端和第一摆臂(47)的左侧顶端分别与第一伸缩杆(5)的外壁上下两端通过销轴连接;

第二齿轮(46),两个所述第二齿轮(46)分别与第一摆臂(47)的外壁底端前后两侧键连接,所述第二齿轮(46)与齿轴(45)啮合连接;

所述输送机构(8)包括:

滑座(81),所述滑座(81)的底端与第二摆臂(6)的顶端通过销轴连接,且滑座(81)的底端右侧与第二伸缩杆(7)的外壁顶端通过销轴连接,所述滑座(81)的上表面前后两侧沿左右方向均设置有滑块;

第三电机(82),所述第三电机(82)沿前后方向与滑座(81)的底端右侧螺钉连接;

第三齿轮(83),四个所述第三齿轮(83)分别与滑座(81)的前后两侧左右两端通过连接座销轴连接,右侧的两个所述第三齿轮(83)均与第三电机(82)的前后两侧输出端键连接;

货斗(84),所述货斗(84)的底端前后两侧沿左右方向均开设有滑槽,所述货斗(84)底端的两个滑槽分别与滑座(81)的两个所述滑块插接,所述货斗(84)的底端前后两侧分别与第三齿轮(83)啮合连接;

限位槽(85),所述限位槽(85)沿左右方向开设于货斗(84)的前侧底端,且限位槽(85)与滑座(81)前侧设置的限位块插接;

第四电机(86),所述第四电机(86)与货斗(84)的前侧右端螺钉连接;

转辊(88),若干个所述转辊(88)沿左右方向依次设置于货斗(84)的底端,且转辊(88)的外壁前后两端分别与货斗(84)的内腔前后两侧通过轴承连接,所述转辊(88)的外壁前后两端均过盈配合有轴承的内环,所述货斗(84)的内腔前后两侧均固定连接有轴承的外环,最右侧所述转辊(88)的外壁前侧与第四电机(86)的输出端键连接;

输送带(87),所述输送带(87)与若干个转辊(88)绕接。

2.根据权利要求1所述的一种化妆品加工搬运装置,其特征在于:所述齿轴(45)的直径一定小于第二齿轮(46)的直径。

3.根据权利要求1所述的一种化妆品加工搬运装置,其特征在于:所述滑座(81)和货斗(84)的左侧均设置有斜面。

4.根据权利要求1所述的一种化妆品加工搬运装置,其特征在于:所述滑座(81)上滑块的长度为货斗(84)底端滑槽长度的三分之一,且限位槽(85)的长度为货斗(84)底端滑槽长度的三分之二。
