1.一种双响应自降解暂堵剂,其特征在于,主要由如下重量份的各原料经聚合反应制备而成:单体10~35份、增强剂0.8~7份、分散剂0.1~0.8份、引发剂0.01~0.2份以及水60~90份;
其中,所述单体包括第一单体和第二单体,所述第一单体选自丙烯类单体、苯乙烯类单体、衣康酸、丙烯酸、马来酸酐中的至少一种;所述第二单体为温敏降解交联单体,选自二甲基丙烯酸-1,4-丁二醇酯、二甲基丙烯酸乙二醇酯和聚乙二醇双丙烯酸酯中的至少一种;所述增强剂为酸敏性无机材料。
2.根据权利要求1所述的双响应自降解暂堵剂,其特征在于,主要由如下重量份的各原料经聚合反应制备而成:单体12~32份、增强剂1~5份、分散剂0.1~0.6份、引发剂0.07~
0.12份、疏水性纳米粉体2-10份以及水60-90份。
3.根据权利要求2所述的双响应自降解暂堵剂,其特征在于,所述疏水性纳米粉体选自疏水纳米SiO2、疏水纳米TiO2中的至少一种。
4.根据权利要求1至3任一项所述的双响应自降解暂堵剂,其特征在于,所述第一单体选自丙烯酰胺、2-甲基-2-丙烯酰胺基-丙磺酸、甲基烯丙基磺酸钠、甲基丙烯酰氧乙基三甲基氯化铵、对苯乙烯磺酸钠、二甲基二烯丙基氯化铵、衣康酸、丙烯酸、马来酸酐中的至少一种。
5.根据权利要求1至3任一项所述的双响应自降解暂堵剂,其特征在于,所述分散剂选自聚乙烯醇、聚丙烯酰胺、部分水解聚丙烯酰胺、抗盐聚丙烯酰胺KYPAM中的至少一种。
6.根据权利要求1至3任一项所述的双响应自降解暂堵剂,其特征在于,所述增强剂选自可溶性淀粉、纳米碳酸钙、壳聚糖、硬脂酸钙中的至少一种。
7.根据权利要求1至3任一项所述的双响应自降解暂堵剂,其特征在于,所述引发剂选自过硫酸铵、过硫酸钠、过硫酸钾、硫代硫酸钠、亚硫酸氢钠、偶氮二异丁脒盐酸盐中的至少一种。
8.一种双响应自降解暂堵剂的制备方法,其特征在于,包括如下步骤:按照权利要求1所述的双响应自降解暂堵剂的组成称量各原料;
分别将第一单体、第二单体、分散剂、增强剂和引发剂溶于水中,在30~60℃条件下聚合反应1~3h,得胶状产物;

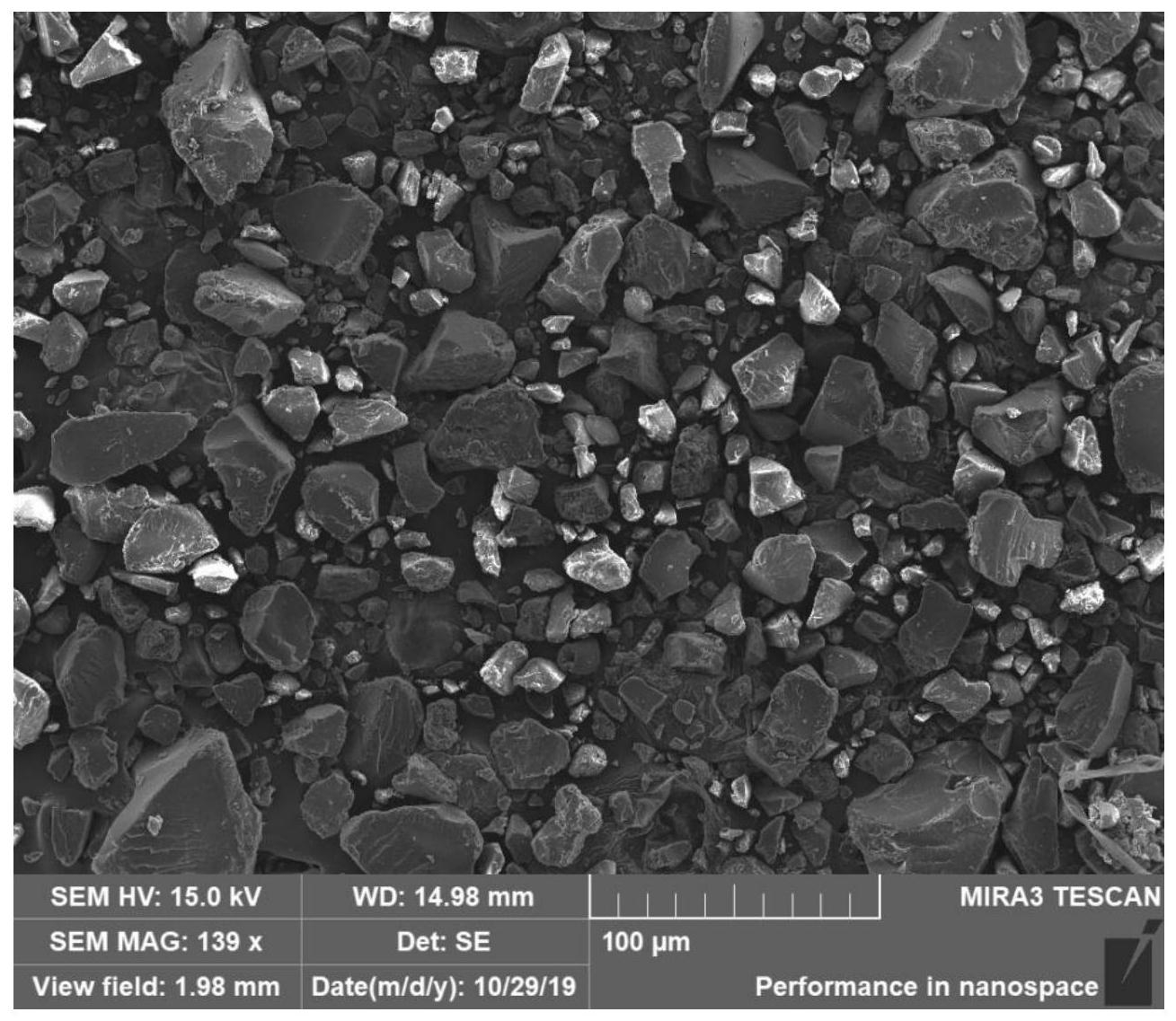

将所述胶状产物烘干、粉碎,即得。
9.一种双响应自降解暂堵剂的制备方法,其特征在于,包括如下步骤:按照权利要求2所述的双响应自降解暂堵剂的组成称量各原料;
分别将第一单体、第二单体、分散剂、增强剂、疏水性纳米粉体和引发剂溶于水中,搅拌,形成干态混合物;
将所述干态混合物置于30-60℃条件下聚合反应形成干粉状微球,即得。
10.根据权利要求9所述的双响应自降解暂堵剂的制备方法,其特征在于,所述搅拌的工艺参数为:搅拌速度3000~20000r/min,搅拌时间为0.5~5min。
