1.一种共行双波干涉仪辅助的BOTDA分布式光纤传感器,其特征在于,共行双波干涉仪包括用于产生三频探测光的上支路和用于产生上变频脉冲泵浦光的下支路;

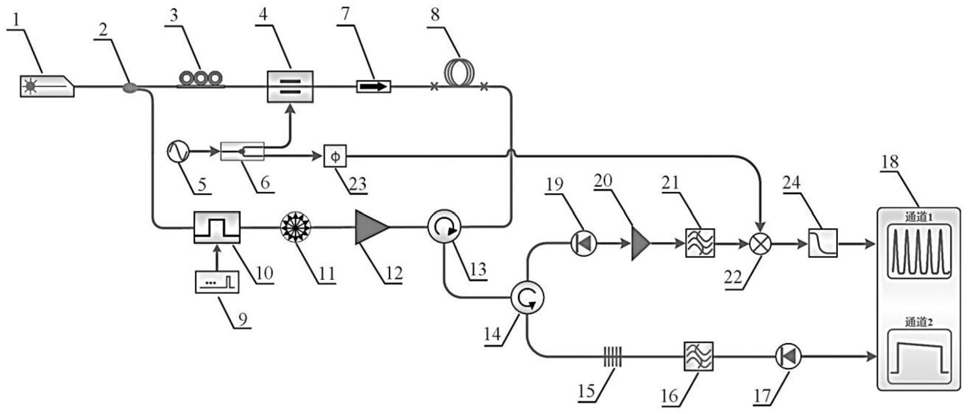

可调谐激光器(1)输出的连续光经光耦合器(2)后分为上、下两支路;上支路连续光经偏振控制器(3)、相位调制器(4)产生三频探测光,再通过光隔离器(7)后注入传感光纤(8),再经第一光环形器(13)进入接收端;下支路连续光依次经声光调制器(10)产生上变频脉冲泵浦光,再经扰偏器(11)、掺铒光纤放大器(12)后经第一光环形器(13)进入传感光纤(8);
在接收端,三频探测光经第二光环形器(14)进入光纤光栅(15);经光纤光栅(15)透射的单频布里渊损耗探测光依次经光带通滤波器(16)、第一光电探测器(17)后进入示波器(18);经光纤光栅(15)反射的双频探测光依次经第二光电探测器(19)、低噪声微波放大器(20)、电带通滤波器(21)、电混频器(22)、电低通滤波器(24)后进入示波器(18)。
2.根据权利要求1所述的一种共行双波干涉仪辅助的BOTDA分布式光纤传感器,其特征在于,所述光耦合器(2)的耦合比为50:50。
3.根据权利要求1所述的一种共行双波干涉仪辅助的BOTDA分布式光纤传感器,其特征在于,所述相位调制器(4)通过由微波发生器(5)产生并由微波分束器(6)分束的微波信号驱动。
4.根据权利要求1所述的一种共行双波干涉仪辅助的BOTDA分布式光纤传感器,其特征在于,所述声光调制器(10)由任意函数发生器(9)产生的脉冲信号驱动。
5.根据权利要求1所述的一种共行双波干涉仪辅助的BOTDA分布式光纤传感器,其特征在于,在微波分束器(6)与电混频器(22)之间还设置有微波移相器(23),通过微波移相器(23)调节本振电信号初相位,从而使DWI偏置点工作在余弦转换曲线线性区中间。
